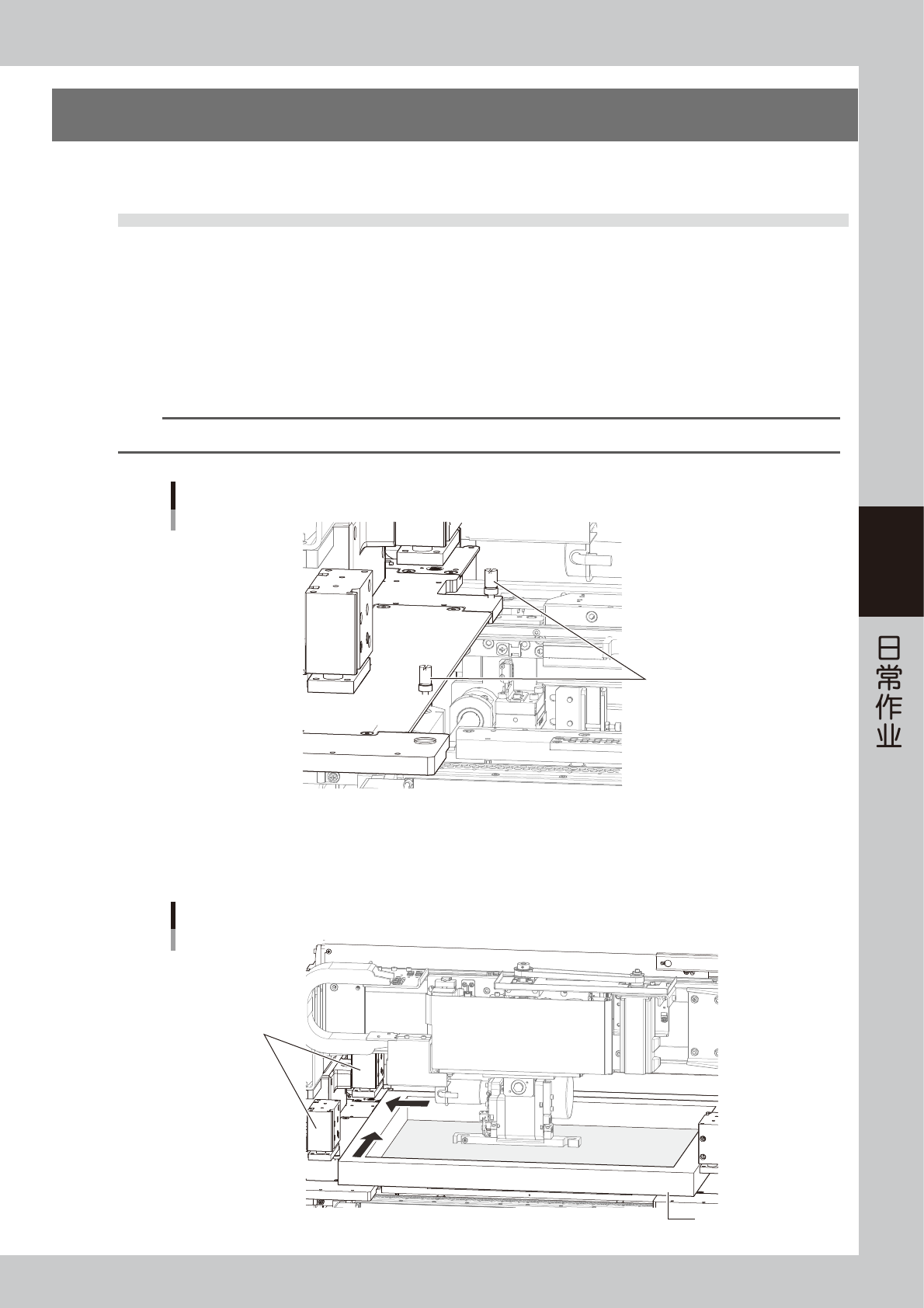

4-15
4
7.印刷部的安装
将预先准备好的网板固定在印刷部，将刮刀安装在刮刀头上。
7.1 安装网板与刮刀
下面，介绍安装网板与刮刀的方法。
e
1
按下紧急停机按钮之后，打开上部机门。
2
确认或调节网板止动销的位置。
准备使用的网板与前次生产时所用网板尺寸不同时，需调节印刷工作台左侧止动销的位置 (W 与 L)。
参照张贴在上部机门内侧的示意图或本章后述“7.2.1 网板尺寸与网板止动销的位置”，将网板止动销固定
在正确的位置上。
参考
不使用的止动销，请注意保管。
网板止动销
L方向
网板止动销
65413-N1-00
3
插入网板。
用手托着网板框，沿印刷工作台里侧的止动销水平插入，直至碰到左侧的网板止动销。
安装网板
网板固定夹
网板框
65414-N1-00

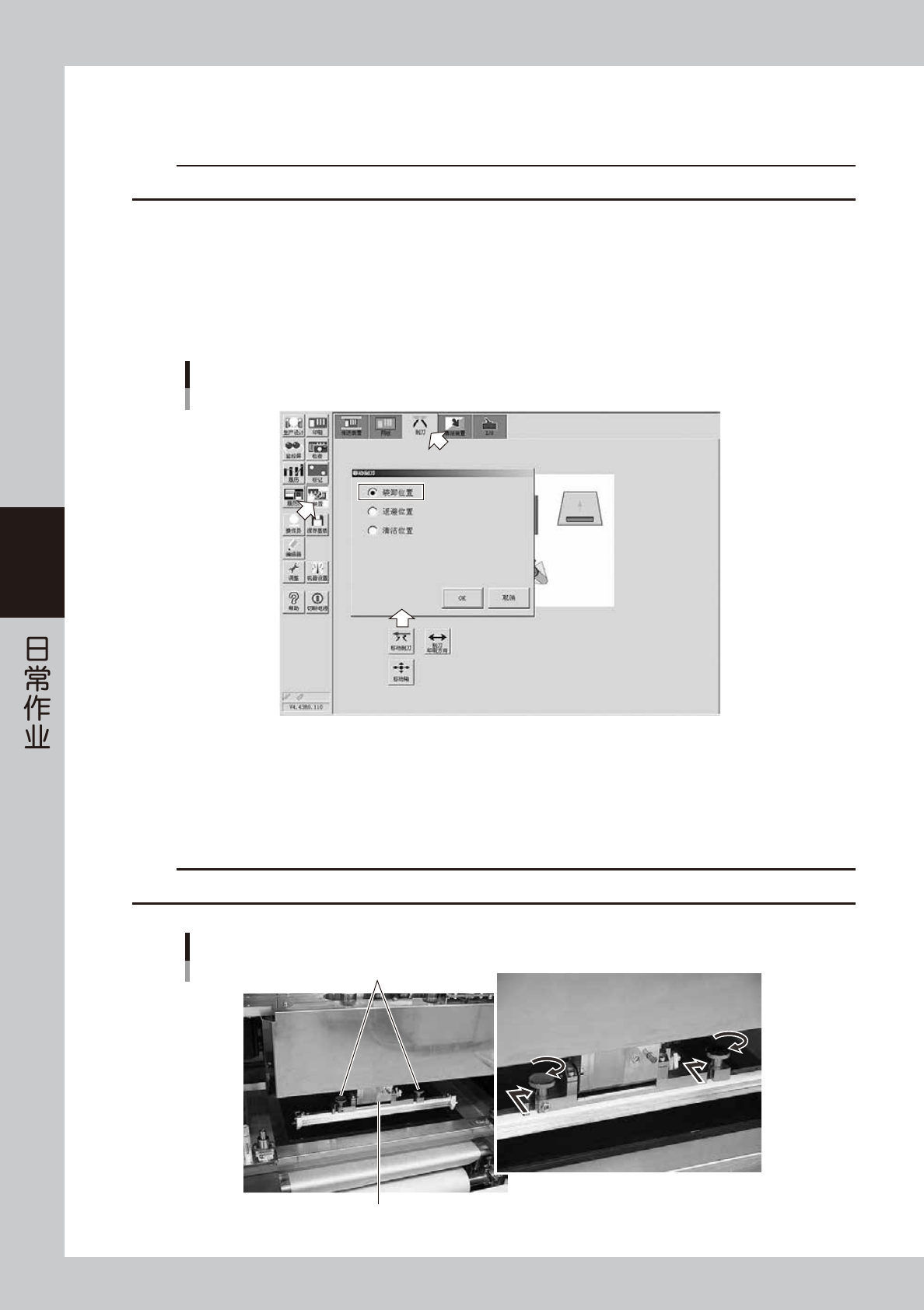

4-16
4
4
夹固网板。
边将网板向印刷工作台的里侧和左侧按，边向右转动印刷机右侧的网板固定夹开关，夹固网板。
c
注意
操作时，注意不要被网板固定夹夹住手指。
5
将刮刀头移到“装卸位置”。
1. 关闭上部机门，向右转动紧急停机按钮解除紧急停机状态之后，按 [ 移动刮刀 ] 按钮。
显示选择移动目的位置的对话框。
2. 选择“装卸位置”后，按 [OK] 按钮。
刮刀头移至装卸位置 ( 印刷机正面侧 )。
移动刮刀头
66408-N1-00
e
6
按下紧急停机按钮之后，打开上部机门。
7
将刮刀安装在刮刀头上。
如下图所示，将固定旋钮插入刮刀架的螺孔中并拧紧。
c
注意
请务必使用 YCP10 印刷机专用的刮刀。
安装3S刮刀
固定旋钮
刮刀架
65415-N1-00

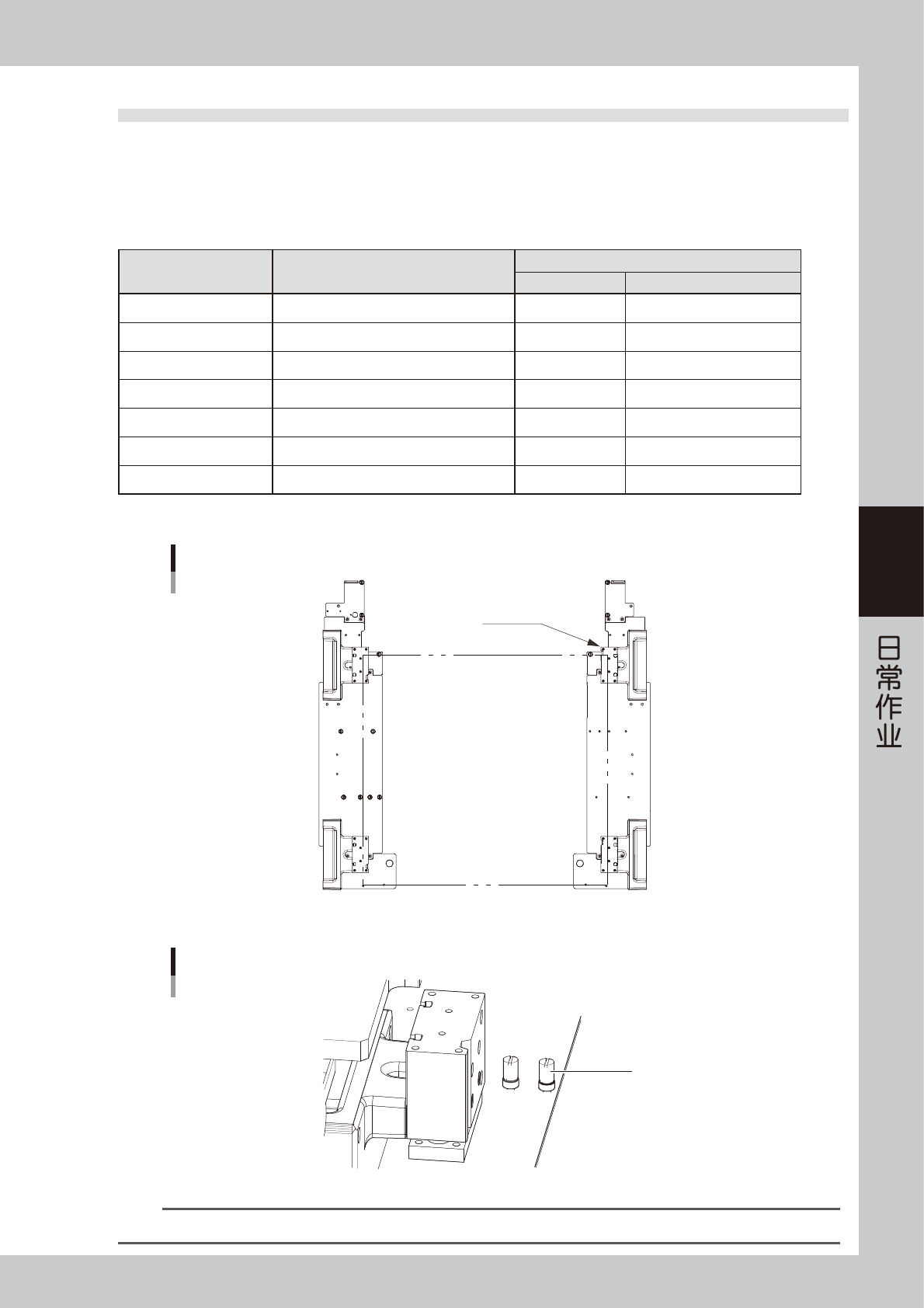

4-17
4
7.2 适用网板
7.2.1 网板尺寸与网板止动销的位置
根据所使用的网板尺寸，调节网板止动销的位置。网板止动销为螺纹式。传送基准为“前侧”时，将网板止动销
安装在 F 位置 (1 处 ) ；传送基准为“里侧”时，安装在 R 位置 (1 处 )。
■ 网板尺寸与止动销的位置
网板框尺寸
L
(
mm
)
× W
(
mm
)
对象基板尺寸
L
(
mm
)
× W
(
mm
)
网板止动销位置
L
方向
W
方向
750 × 750 50 × 50 ( 最小 ) 〜 510 × 460 ( 最大 ) A 不使用
750 × 650 50 × 50 ( 最小 ) 〜 510 × 350 ( 最大 ) A 2
(
2 处
)
736 × 736 50 × 50 ( 最小 ) 〜 510 × 460 ( 最大 ) B 1
(
2 处
)
650 × 550 50 × 50 ( 最小 ) 〜 330 × 250 ( 最大 ) C 3
(
2 处
)
600 × 550 50 × 50 ( 最小 ) 〜 330 × 250 ( 最大 ) D 网板连接器
*
( 选购件 )
584 × 584 50 × 50 ( 最小 ) 〜 330 × 250 ( 最大 ) E 网板连接器
*
( 选购件 )
550 × 650 50 × 50 ( 最小 ) 〜 330 × 250 ( 最大 ) F 网板连接器
*
( 选购件 )
*
关于网板连接器 ( 选购件 ) 的详细内容，请参照本章后述“7.3 使用网板连接器时”的内容。
A
B C DF
E
11
22
3 3
网板尺寸与止动销的位置
网板框 L
网板固定夹
网板框 W
65419-N1-10
网板止动销
网板止动销
65420-N1-00
参考
不使用的止动销，请注意保管。
