2-8
2

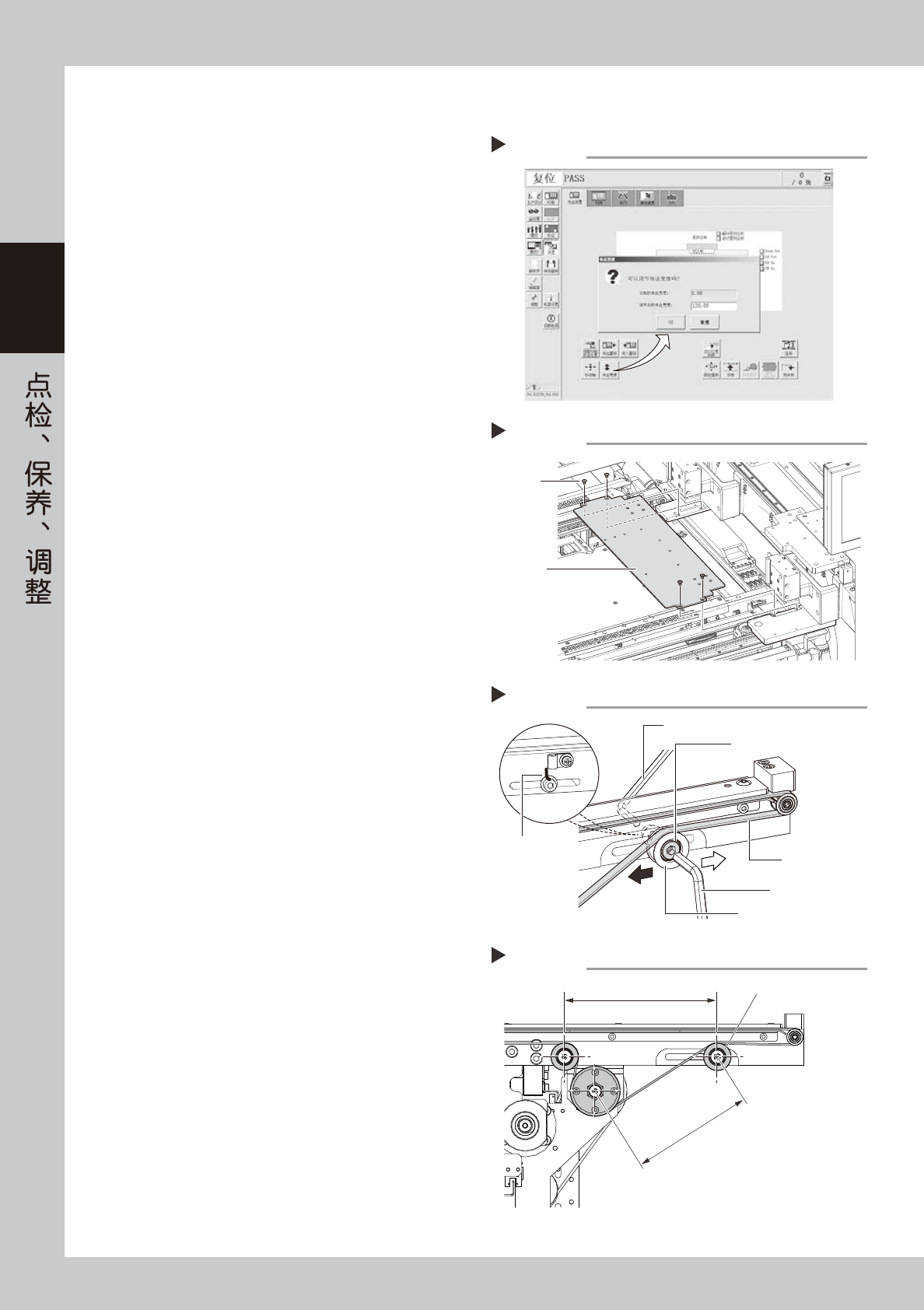

2.3.1 传送带 TypeA
1
将传送宽度调到便于调节张力的宽度。
1. 按 [ 传送宽度 ] 按钮，打开调节传送宽度的对
话框。
2. 在“调节后的传送宽度”输入框里输入适当数
值 ( 可伸入内六角扳手进行操作的宽度 ) 之后，
按 [OK] 按钮。传送宽度变为指定的宽度。
56202-N1-00
e
2
按急停按钮之后，打开上部机门。
为保障作业安全，请务必将印刷机置于急停状态。
3
拆卸网板导板。
拆卸左右网板固定夹部的网板导板。
如右图所示，用内六角扳手 (3mm) 拆卸右侧网板导
板的 4 处固定螺栓，取下网板导板。再按照相同要
领拆卸左侧的网板导板。
55216-N1-10
4
放松传送带的张力。
1. 放松传送带的张力之前，先在施加张力的带轮
位置用油性记号笔作上记号。
2. 用内六角扳手 (4mm、5mm) 拧松施加张力的带
轮的固定螺栓 ( 无需拆下 )，放松传送带的张力。
5
调节传送带的张力。
加大张力时，将施加张力的带轮向右图中黑色箭头
所示方向滑动 ；减弱张力时，向白色箭头所示方向
滑动之后，预拧紧固定螺栓。
55202-N1-10
6
测量跨距。
用直尺测量右图中所示“测量跨距”位置的距离 ( 带
轮与带轮之间的距离 )。
55223-N1-00
调节传送宽度
Step 1
调节传送带的张力
Step 4-5
施加张力的带轮的固定螺栓
施加张力的带轮
内六角扳手 (5mm)
内六角扳手 (4mm)
传送带
作记号
拆卸网板导板
Step 3
固定螺栓
网板导板
测量跨距
Step 6
施加张力的带轮
测量跨距
设定跨距

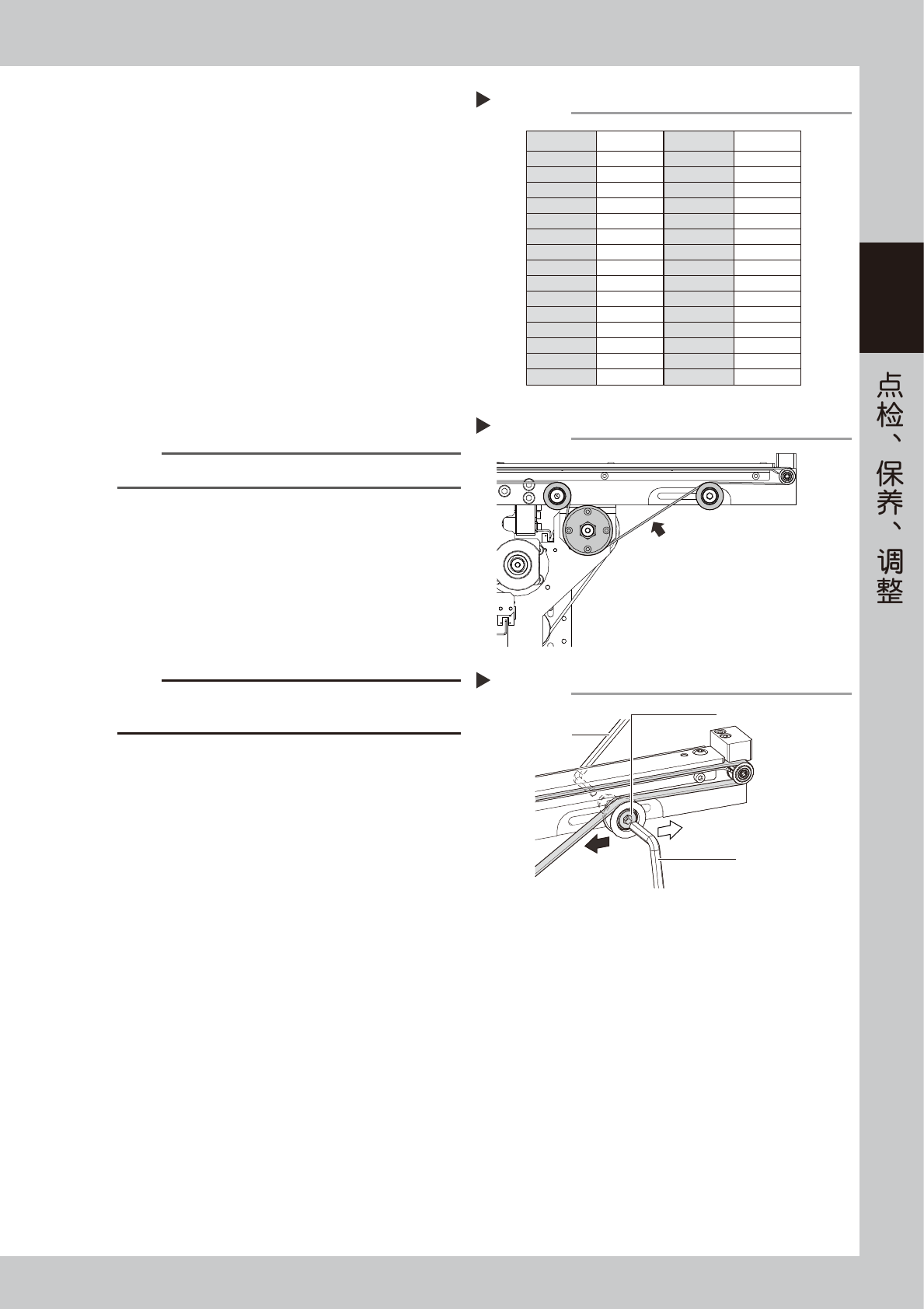

2-9
2
7
确定设定跨距。
参照右表，根据测量的跨距确定设定跨距的值。
55224-N1-00
8
输入跨距值。
将确定的设定跨距值输入张力计中。
•
张力计的设定值
WEGHT : 1.3g/m
WIDTH : 6mm
SPAN : 确定的设定跨距值
9
测定传送带的张力。
如右图所示，在张力测定位置使用张力计设定传送
带的张力。
张力规格值 ：12.5 〜 19N
55225-N1-00
n
要点
测定或调节张力时，请务必使用张力计。
0
调整施加张力的带轮的位置。
1. 根据传送带张力的测定结果，调整施加张力的
带轮的位置，反复进行 Step5 〜 Step9 的步骤，
直至传送带的张力进入张力规格值的范围以内。
2. 传送带的张力进入张力规格值的范围以内之后，
拧紧施加张力的带轮的固定螺栓。
55226-N1-00
c
注意
施加张力的带轮固定螺栓的拧紧扭矩为 5.5N
•
m。
请勿拧得过紧。
q
确认传送带的安装状态。
1. 解除印刷机的急停状态。
2. 按 [ 装置 ] 按钮打开“传送装置”画面，按 [ 传
入基板 ]、[ 传出基板 ] 按钮传送基板，检查传
送状态。
3. 若带轮打滑，或传送带转动不顺畅或过于挠曲
时，需调节施加张力的带轮的位置，并再次传
送基板检查传送状态。
w
将网板导板装回原位。
用内六角扳手 (3mm) 将网板导板 (4 根固定螺栓 )
装回原位。
测量跨距 设定跨距 测定跨距 设定跨距
确定设定跨距
Step 7
129
128
127
126
125
124
123
122
121
120
119
118
117
116
115
104
103
102
101
100
99
98
97
96
95
94
93
92
91
90
114
113
112
111
110
109
108
107
106
105
104
103
102
101
100
89
88
87
86
85
84
83
82
81
80
79
78
77
76
75
张力测定位置
Step 9
张力测定位置
张力规格值：12.5〜19 N
调整施加张力的带轮的位置
Step 10
施加张力的带轮的固定螺栓
内六角扳手 (5mm)
减弱张力
加大张力
内六角扳手 (4mm)
2-10
2

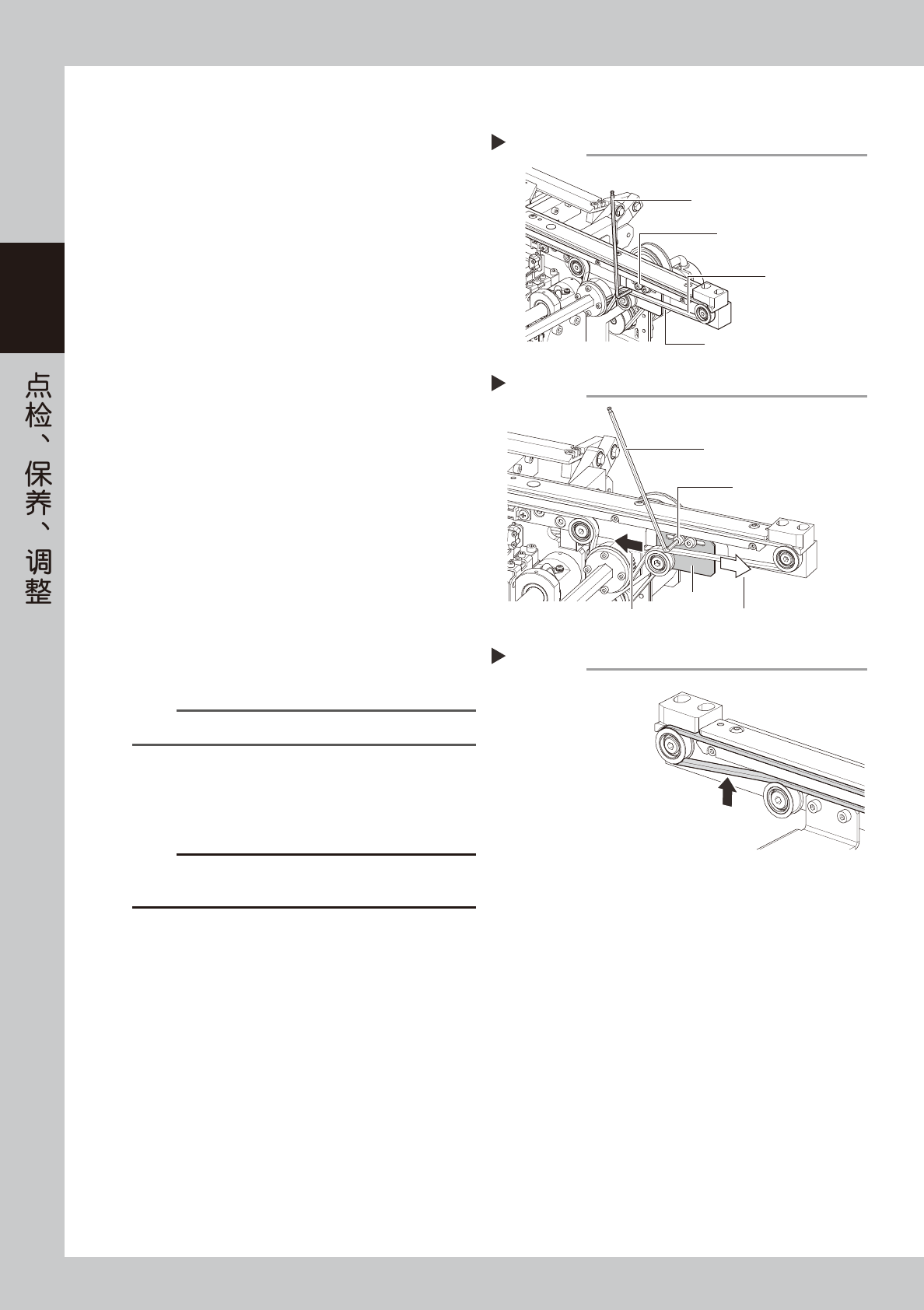

2.3.2 传送带 TypeB
1
进行调节张力的准备。
参照本章前述“2.3.1 传送带 Type A”的 Step1
〜 Step3 的步骤，直到拆下网板导板。
2
放松传送带的张力。
1. 放松传送带的张力之前，先在张力调节板的当
前位置用油性记号笔作上记号。
2. 用内六角扳手 (3mm) 拧松张力调节板的 2 根固
定螺栓 ( 无需拆下 )，放松传送带的张力。
55227-N1-0
3
调节传送带的张力。
加大张力时，将张力调节板向右图中黑色箭头所示
方向滑动 ；减弱张力时，向白色箭头所示方向滑动
之后，预固定张力调节板。
55228-N1-00
4
测定传送带的张力。
用张力计在右图所示的张力测定位置测定传送带的
张力。
张力规格值 ：24 〜 34 (256 〜 305Hz)
55229-N1-00
5
调节传送带的张力。
根据测定的张力，调整张力调节板的位置，反复进
行调节，直到传送带的张力进入张力规格值的范围
以内。
n
要点
测定或调节张力时，请务必使用张力计。
6
拧紧张力调节板的固定螺栓。
传送带的张力进入张力规格值的范围以内之后，拧
紧张力调节板的固定螺栓。
c
注意
张力调节板的固定螺栓的拧紧扭矩为 5.5N
•
m。
请勿拧得过紧。
7
确认传送带的安装状态
1. 解除印刷机的急停状态。
2. 按 [ 装置 ] 按钮打开“传送装置”画面，按 [ 传
入基板 ]、[ 传出基板 ] 按钮传送基板，检查传
送状态。
3. 若带轮打滑，或传送带转动不顺畅或过于挠曲
时，需调节张力调节板的位置，并再次传送基
板检查传送状态。
8
将网板导板装回原位。
用内六角扳手 (3mm) 将网板导板 (4 根固定螺栓 )
装回原位。
放松传送带的张力
Step 2
张力调节板的固定螺栓
内六角扳手 (3mm)
传送带
在此处作记号
调节传送带的张力
Step 3
张力调节板的固定螺栓
张力调节板
加大张力 减弱张力
内六角扳手 (3mm)
测定张力 (出口侧)
Step 4
张力测定位置
WEGHT ：2.5 g/m
WIDTH ：6 mm
SPAN ：78 mm
张力计的设定值：
24∼34N (256∼305Hz)
张力规格值：
