2-10
2
2.3.2 传送带 TypeB
1
进行调节张力的准备。
参照本章前述“2.3.1 传送带 Type A”的 Step1
〜 Step3 的步骤，直到拆下网板导板。
2
放松传送带的张力。
1. 放松传送带的张力之前，先在张力调节板的当
前位置用油性记号笔作上记号。
2. 用内六角扳手 (3mm) 拧松张力调节板的 2 根固
定螺栓 ( 无需拆下 )，放松传送带的张力。
55227-N1-0
3
调节传送带的张力。
加大张力时，将张力调节板向右图中黑色箭头所示
方向滑动 ；减弱张力时，向白色箭头所示方向滑动
之后，预固定张力调节板。
55228-N1-00
4
测定传送带的张力。
用张力计在右图所示的张力测定位置测定传送带的
张力。
张力规格值 ：24 〜 34 (256 〜 305Hz)
55229-N1-00
5
调节传送带的张力。
根据测定的张力，调整张力调节板的位置，反复进
行调节，直到传送带的张力进入张力规格值的范围
以内。
n
要点
测定或调节张力时，请务必使用张力计。
6
拧紧张力调节板的固定螺栓。
传送带的张力进入张力规格值的范围以内之后，拧
紧张力调节板的固定螺栓。
c
注意
张力调节板的固定螺栓的拧紧扭矩为 5.5N
•
m。
请勿拧得过紧。
7
确认传送带的安装状态
1. 解除印刷机的急停状态。
2. 按 [ 装置 ] 按钮打开“传送装置”画面，按 [ 传
入基板 ]、[ 传出基板 ] 按钮传送基板，检查传
送状态。
3. 若带轮打滑，或传送带转动不顺畅或过于挠曲
时，需调节张力调节板的位置，并再次传送基
板检查传送状态。
8
将网板导板装回原位。
用内六角扳手 (3mm) 将网板导板 (4 根固定螺栓 )
装回原位。
放松传送带的张力
Step 2
张力调节板的固定螺栓
内六角扳手 (3mm)
传送带
在此处作记号
调节传送带的张力
Step 3
张力调节板的固定螺栓
张力调节板
加大张力 减弱张力
内六角扳手 (3mm)
测定张力 (出口侧)
Step 4
张力测定位置
WEGHT ：2.5 g/m
WIDTH ：6 mm
SPAN ：78 mm
张力计的设定值：
24∼34N (256∼305Hz)
张力规格值：
2-11
2
2.4 气、雾过滤器的点检与清洁
本印刷机备有气、雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。
下面，介绍过滤器的点检、清洁方法。( 邻近空气连接器的是空气过滤器，稍远的是油雾过滤器。)
c
注意
为保障安全，务必先拆下空气连接器。拆卸时，切勿使油、水、不纯物等飞溅出。取下连接器时，会发出很大的排气声，务必注意
安全。
■需准备的用品
‧
中性清洁剂
‧
喷气工具 ( 选购件 )
‧
无尘布
‧
更换用空气滤芯 (KLC-M8506-00XFILTERELEMENT)
‧
更换用油雾滤芯 (LGO-M86A2-10XMISTFILTERELEMENT)
c
注意
进行喷气排屑时，务必佩戴防护眼镜和防护口罩，因为喷气工具喷出的气体可能会喷到面部。
■过滤杯的清洁
1
检查过滤杯内部。
检查过滤杯中是否有油或水。如果有，需按照下列
步骤清洁过滤杯。
参考
过滤杯下端排水阀是自动型。若杯中存积了油和水，排水阀
会自动排出。建议预先在排水阀下端安装好排水管。
2
拆卸过滤杯。
‧
油雾过滤器
边按过滤杯的按钮边向左转动杯子之后，向下拔出。
‧
空气过滤器
将过滤杯向左转动之后，向下拔出。
55203-N1-00
3
清洗杯内脏污。
1. 先用水涮洗过滤杯。
2. 再加入用水稀释过的中性清洁剂清洗杯内部。
3. 进行喷气吹除尘屑之后，用无尘布等擦干。
4
安装过滤杯。
‧
油雾过滤器
1. 将过滤杯的按钮对准取下时的位置之后，向上
推过滤杯。
2. 将过滤杯向右侧转动，直至有“咔嚓”声响即可。
‧
空气过滤器
将过滤杯向右侧转动，直至有“咔嚓”声响即可。
5
安装空气连接器。
连接空气连接器，确认没有漏气现象发生。
n
要点
继续进行滤芯的清洁时，需在取下过滤杯的状态下，进行下
一项“空气滤芯与油雾滤芯的清洁”。

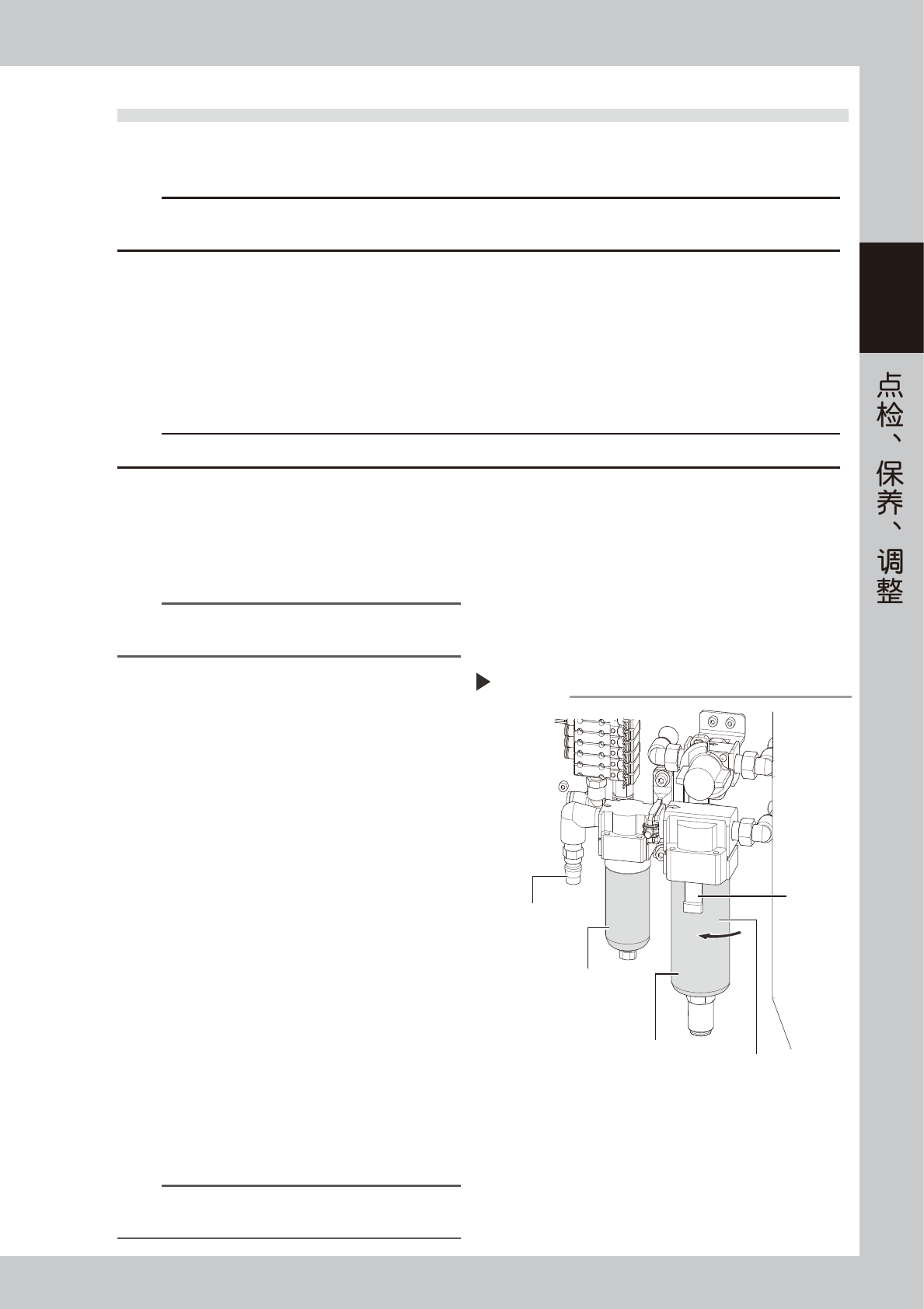

Step 2
过滤杯的拆卸
过滤杯
拆卸空气连接器
空气过滤器
油雾过滤器
按钮
2-12
2
■空气滤芯与油雾滤芯的清洁
1
取出过滤杯。
参照前项“过滤杯的清洁”。
2
取出滤芯。
旋松滤芯后取出。
55204-N1-00
3
清洁滤芯的脏污。
用喷气工具吹除滤芯的脏污，若脏污严重无法除去
时，必须更换。
4
安装滤芯。
将滤芯安装在原来位置。
5
安装过滤杯。
6
安装空气连接器
连接空气连接器，确认没有漏气现象发生。

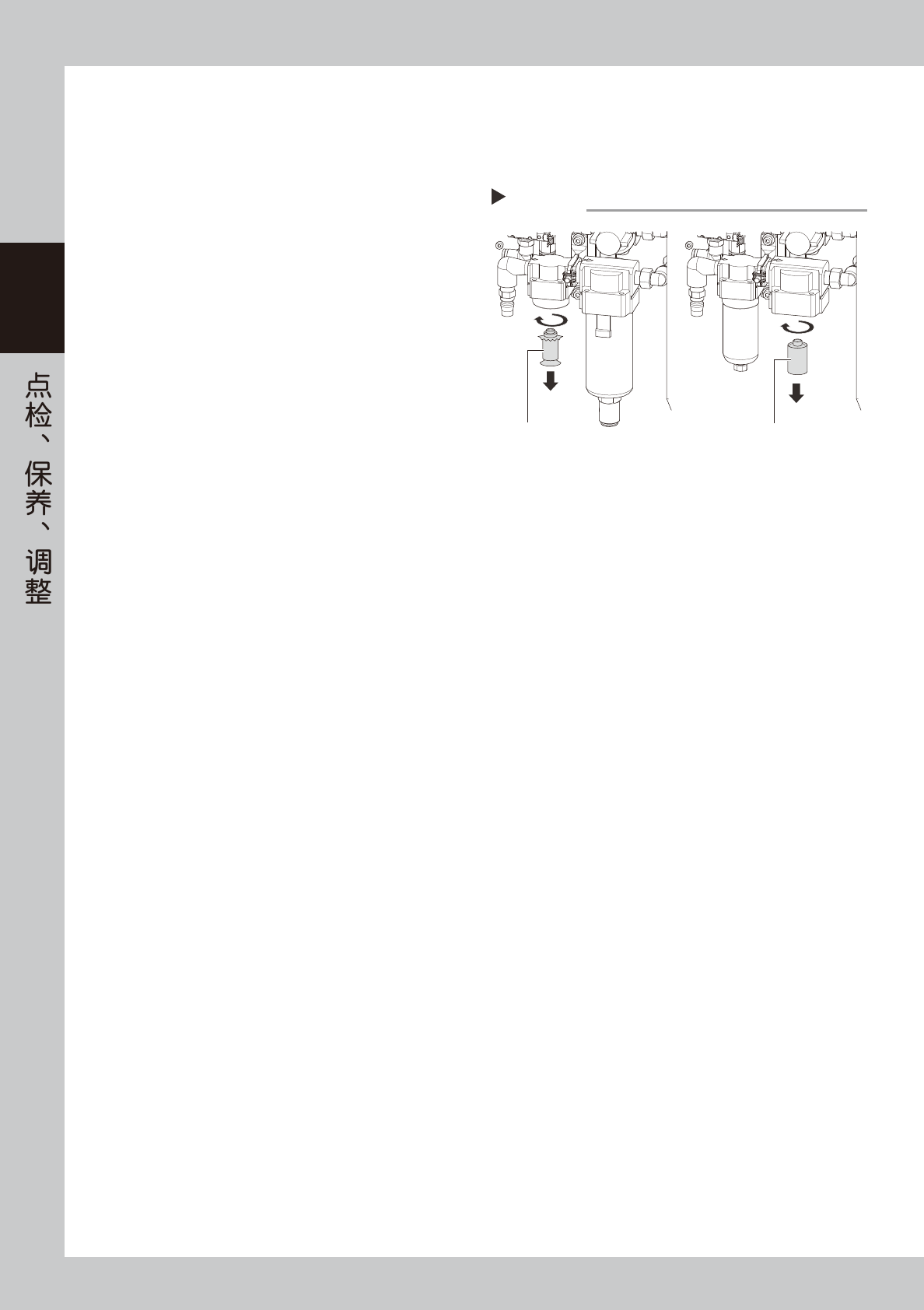

Step 2
滤芯的拆卸
油雾滤芯
( MIST FILTER ELEMENT)
空气滤芯
( FILTER ELEMENT)
