7.3 使用网板连接器时
安装尺寸为 600×550、584×584 或 550×650 的网板时，需使用专用的网板连接器 ( 选配 )。
下面，介绍在网板托板的左右前后安装网板连接器的方法。
网板连接器
左后侧用 右后侧用
前侧用 (左右通用) 前侧用 (左右通用)
65416-N1-20
e
1
按下紧急停机按钮之后，打开上部机门。
2
将刮刀头移到里侧。
使用刮刀头右侧的把手将刮刀头移到方便安装网板的位置。
3
将左后侧用网板连接器插入指定的位置。

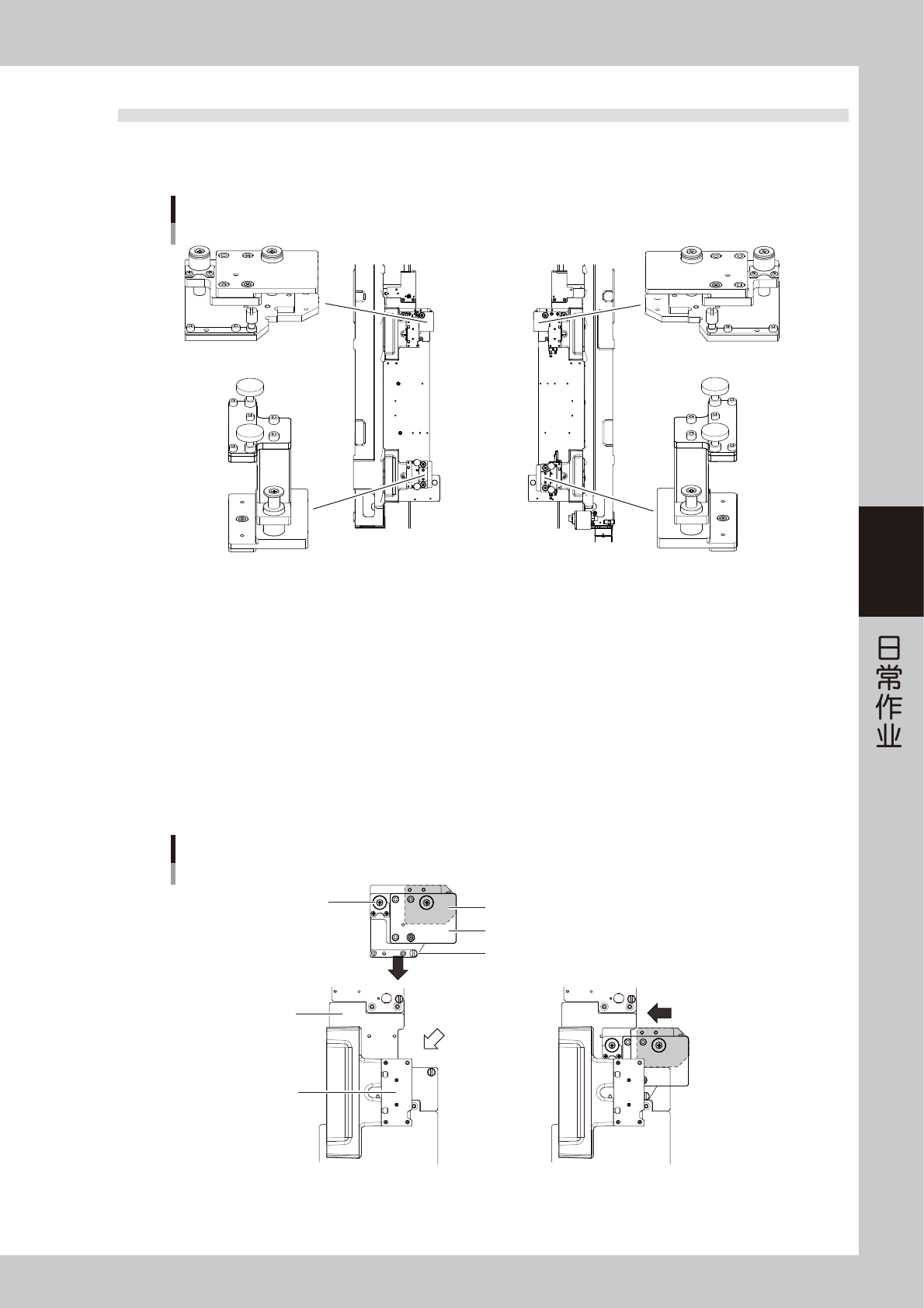

1. 如下图所示，在网板托板面上将左后侧用网板连接器从里侧向外滑动，使网板固定夹正好位于网板连
接器两根导柱之间。
2. 再向左滑动，使网板连接器最下方的压板 ( 下图中灰色部分 ) 嵌入网板托板切口部。
安装网板连接器
左后侧用
网板连接器(最下面灰色部分)
网板固定夹
导柱
固定旋钮
网板托板
网板托板切口部
夹板部
65417-N1-20
4-20
4
4
固定网板连接器。
转动固定旋钮固定网板连接器。
5
托起网板连接器的夹板部。
托起网板连接器的夹板部，使其贴在印刷机的网板固定夹部。网板连接器内装有磁块，可以保持夹板部
不下落。
6
安装右后侧用网板连接器。
按照与安装左后侧用网板连接器相同的要领安装右后侧用网板连接器。
7
将前侧用网板连接器安装在前侧的左右。

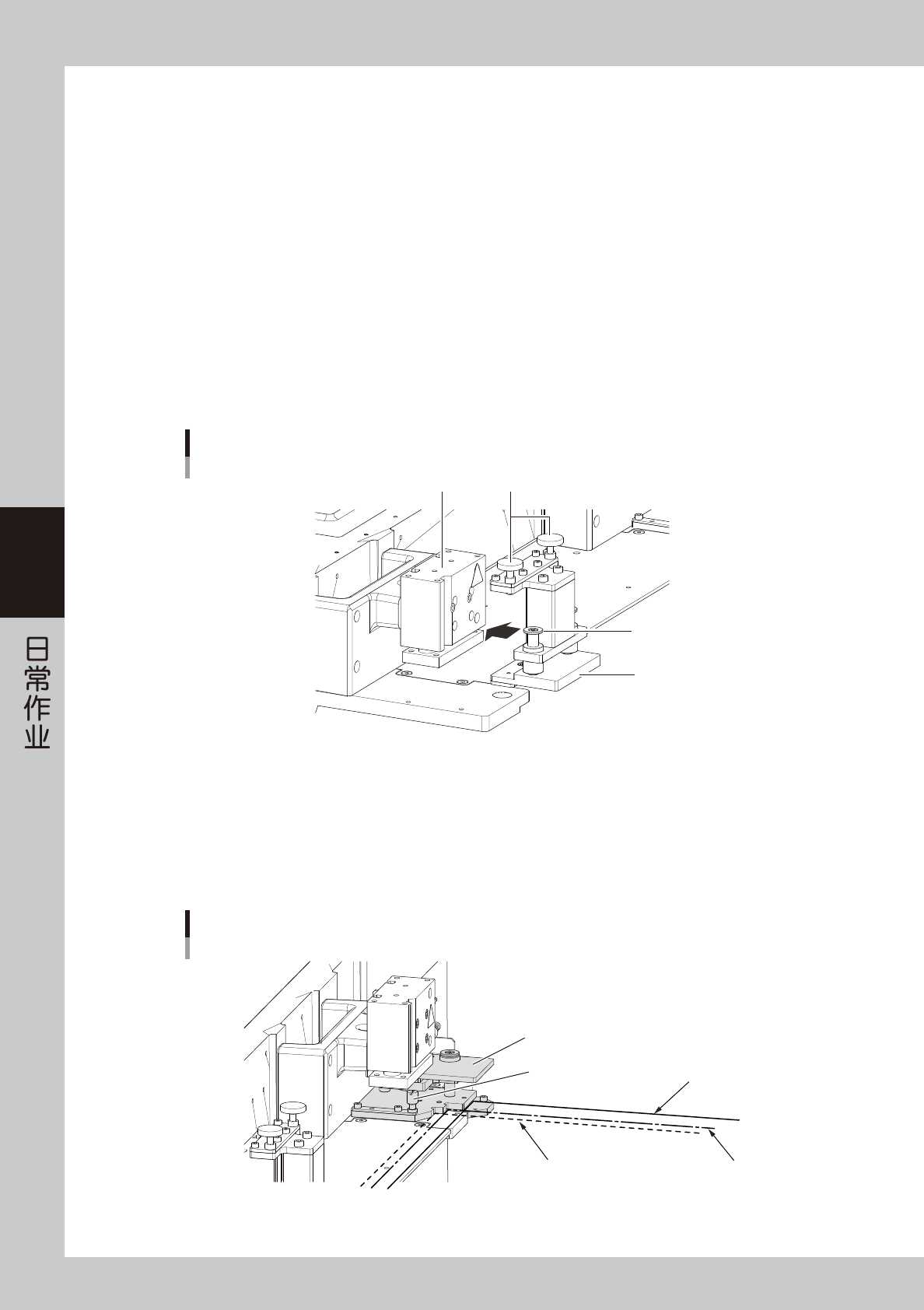

1. 如下图所示，从侧向插入网板连接器。
2. 转动固定旋钮固定。
3. 托起网板连接器的夹板部。
安装网板连接器
以左前侧为例
固定旋钮网板固定夹
夹板部
导柱
65423-N1-00
8
安装 L 侧 (X 方向 ) 的止动销。
参照贴在印刷机上的“网板尺寸与网板止动销的位置”标贴，将网板止动销安装在左侧网板托板的指定位置。
9
安装网板。
参照下图所示“网板安装位置”安装网板，并将网板开关旋至 ON 固定网板。
网板连接器
网板安装位置
600 X 550的网板位置 584 X 584的网板位置
550 X 650的网板位置
固定旋钮
夹板
65418-N1-10
4-21
4
8.滚动运行
滚动运行，指刮刀头来回运行使网板上的锡膏达到适合印刷的最佳状态。初次使用的锡膏或因停机被长时间放置
在网板上时，建议使用滚动运行。观察此时的锡膏刮取状态，根据需要调节刮刀速度和刮刀印压的设定值。
n
要点
滚动运行时，为防止弄脏基板，建议在基板表面贴上透明薄膜并在完成锡膏滚动运行之后清洁网板的背面。
1
按 [ 滚动运行 ] 按钮。

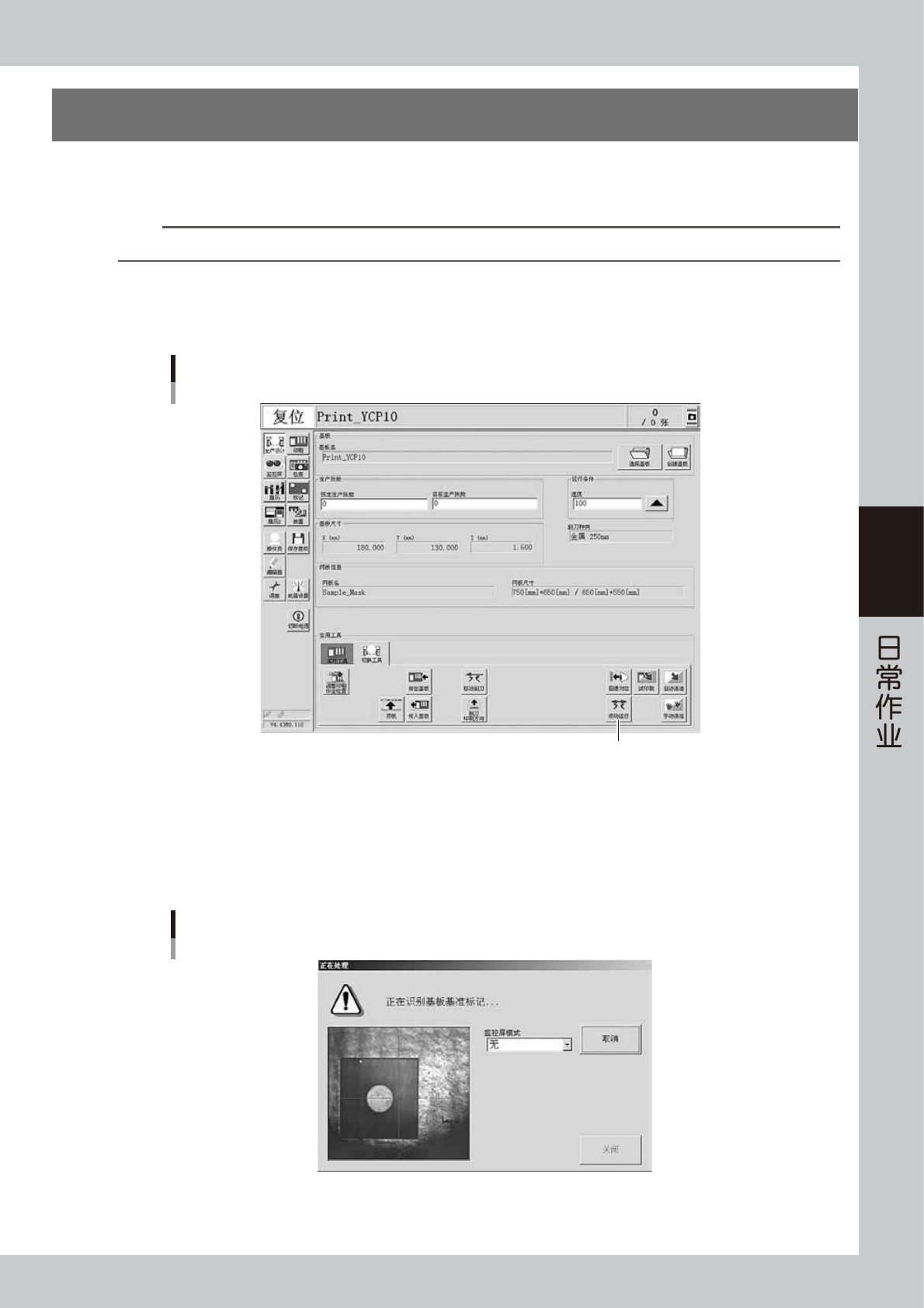

按 [ 生产设计 ] -“切换工具”选项卡画面的 [ 滚动运行 ] 按钮。
[滚动运行]按钮
[滚动运行]按钮
66409-N1-00
2
按照操作画面的提示，将基板传入传送轨。
如果基板已经固定在传送轨上，可省略该步骤。
基板一旦被固定在传送轨上，机器就会自动识别基板基准标记、网板基准标记。
( 不使用基准标记时，会跳过识别。)
基准标记识别画面
以基板基准标记为例
66410-N1-00
