2-20 2 3.4 网板吸附用滤芯的清洁与更换 下面，介绍网板吸附用滤芯的清洁与更换方法。 ■需准备的用品 ‧ 十字螺丝刀 ‧ 更换用滤芯 (KGR-M9934-F0XFILTER,SPARE) ‧ 喷气工具 ( 选购件 ) 1 返回原点。 确认安全之后， 按生产设计画面的 [ 返回原点 ] 按钮。 印刷工作台移到里侧。 e 2 按急停按钮。 为保障作业安全， 务必将印刷机置于紧急停机状态。 3 拆卸背面机门。 用…
2-19
2
7
将底座侧的鼓风软管预接在吸气管上。
55212-N1-00
8
将清洁装置侧的鼓风软管连接在吸气管
上。
1. 用手将清洁装置移到前侧。
2. 将鼓风软管连接到接头上之后，用一字螺丝刀
拧紧软管夹箍。
9
从清洁装置侧确认鼓风软管的位置。
用手将清洁装置移到里侧之后，确认鼓风软管是否
已笔直安装在软管导槽内。
0
固定鼓风软管。
用一字螺丝刀拧紧底座侧吸气管的软管夹箍，固定
鼓风软管。
q
将清洁装置移回原位。
1. 用手将 Step9 中移到里侧的清洁装置移回原位。
2. 关闭上部机门与正面盖板之后，向右转动急停
按钮解除紧急停机状态。
3. 打开 [ 装置 ] -“I/O”选项卡画面，从“输出信
号”下拉框中选择“清洁装置”。
4. 从地址中选择“T010000,2”(CLEANER
CONNECT) 之后，按 [ON/OFF] 按钮，设置为“0”。
清洁装置被固定。
56201-N1-00
“I/O”画面
Step 11
选择“T010000,2”
[ON/OFF]按钮
选择“清洁装置”

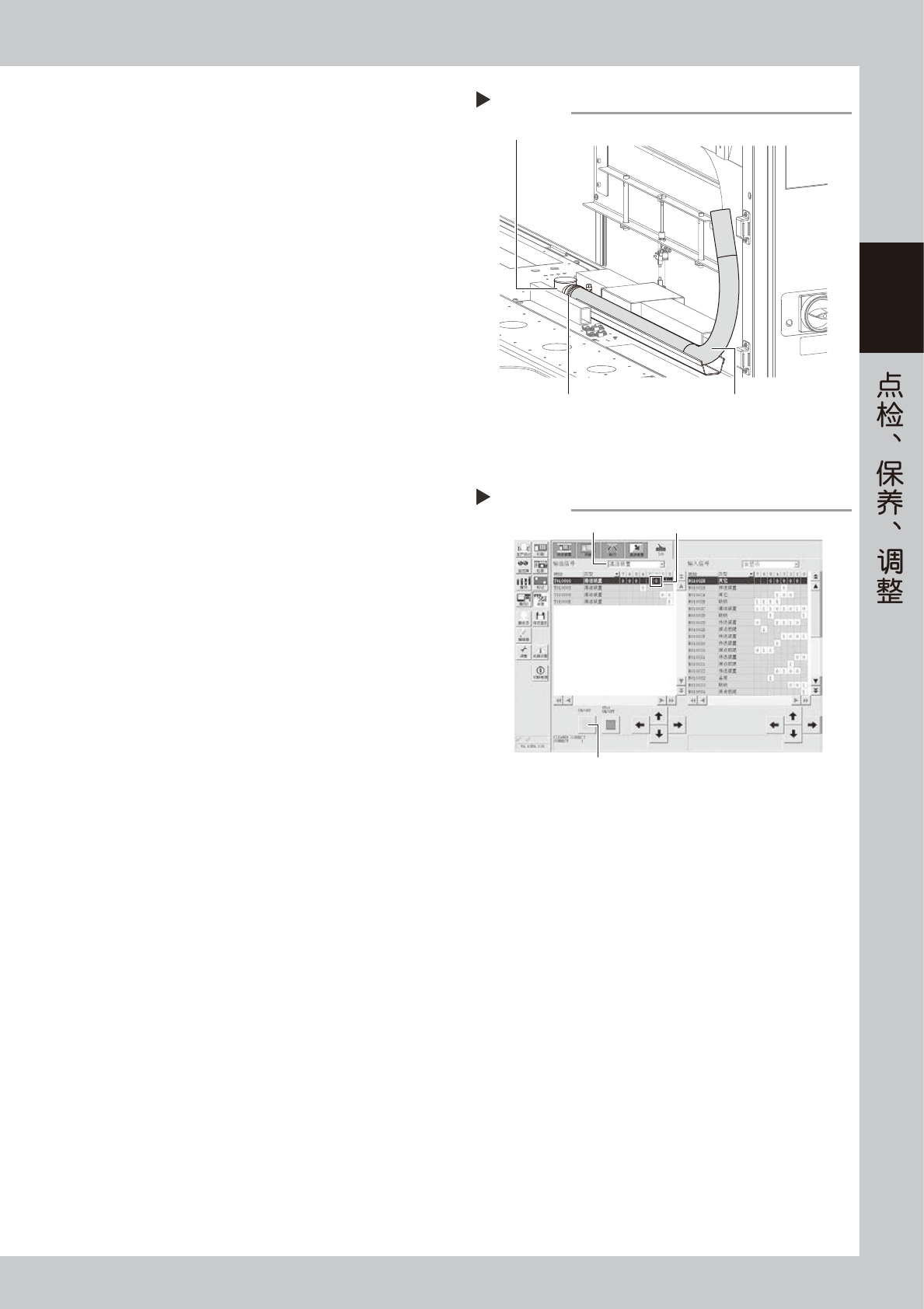

连接鼓风软管
Step 7
鼓风软管
吸气管
软管夹箍
2-20
2
3.4 网板吸附用滤芯的清洁与更换
下面，介绍网板吸附用滤芯的清洁与更换方法。
■需准备的用品
‧
十字螺丝刀
‧
更换用滤芯 (KGR-M9934-F0XFILTER,SPARE)
‧
喷气工具 ( 选购件 )
1
返回原点。
确认安全之后，按生产设计画面的 [ 返回原点 ] 按钮。
印刷工作台移到里侧。
e
2
按急停按钮。
为保障作业安全，务必将印刷机置于紧急停机状态。
3
拆卸背面机门。
用十字螺丝刀拆下 6 根固定机门的螺栓之后，拆下
背面机门。
4
拆卸过滤器。
旋松过滤器左右的接头盖，从空气软管上拆下过滤
器。
55213-N1-00
5
从过滤器中取出滤芯。
将刻有 L(Lock)、O(Open) 的接头盖向 O 方向转动
直至旋下接头盖，从透明管内取出滤芯。
6
清洁滤芯。
用喷气工具对取出的滤芯从内外两侧进行喷气排
屑。如果脏污严重时，必须更换。
7
安装过滤器。
1. 将滤芯插入透明管内，盖上接头盖并向 L 方向
转动直至锁紧。
2. 将过滤器装回原位并连接空气软管，安装时务
必使过滤器的箭头 ( ▲ ) 标记朝向真空发生器
侧。

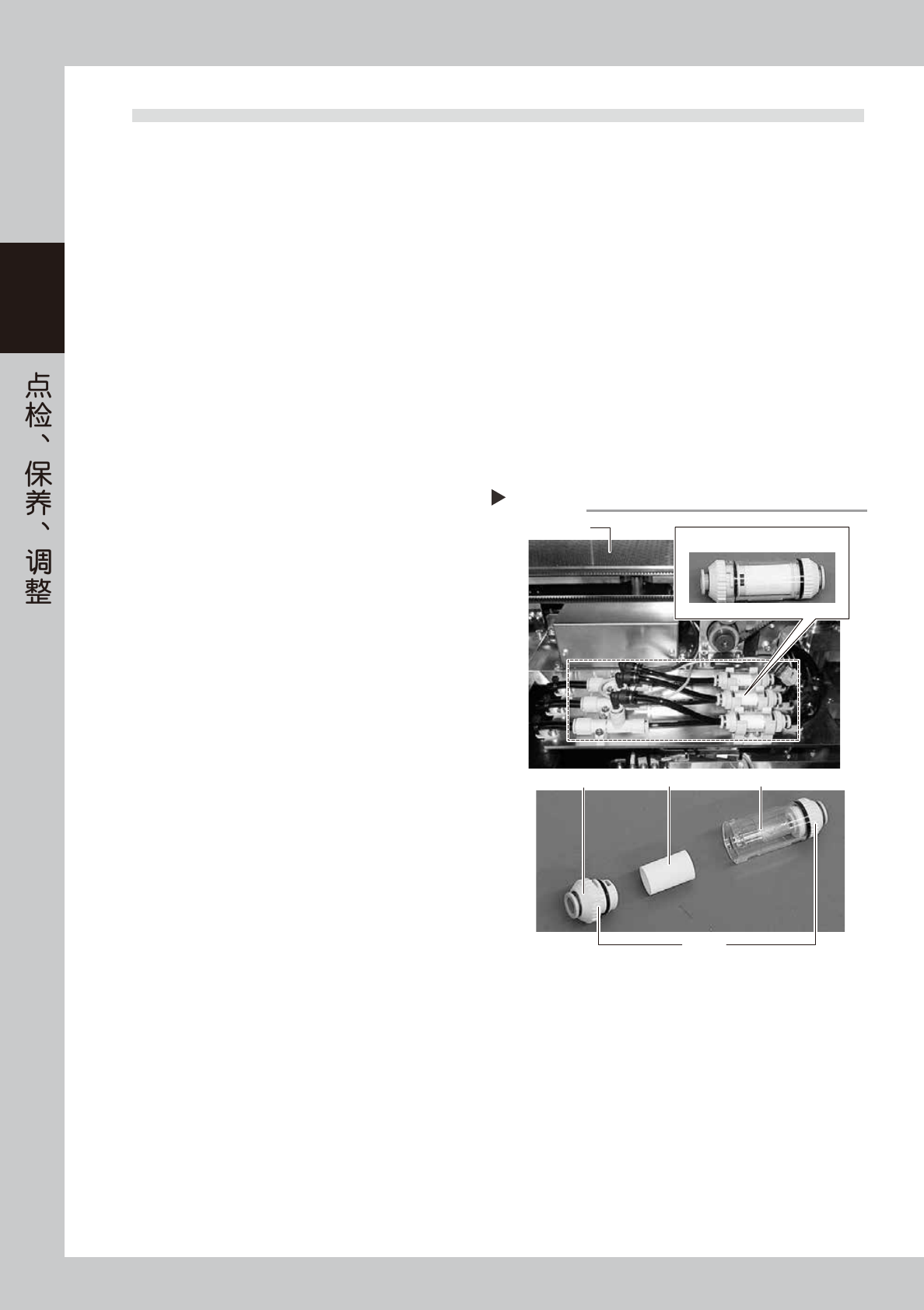

过滤器
Step 4,5
顶板
接头盖
滤芯 透明管
过滤器
L、O刻印
2-21
2
3.5 传送带的更换
在定期点检中检查出传送带有明显松弛、脏污或起毛时，需要更换传送带。下面，介绍更换传送带的方法。
■需准备的用品
内六角扳手 (3mm、4mm、5mm)
油性记号笔
塑料软刷
塑料刮片
更换用传送带 (KLV-M9127-00XBELT,CONV.) ：TypeA
更换用传送带 (KLV-M9127-01XBELT,CONV.) ：TypeB
1
进行拆卸传送带的准备。
参照本章前述“2.3.1 传送带 Type A”中 Step1
〜 Step3 的步骤，直到拆下网板导板。
2
放松传送带之前先作记号。
<TypeA>
如右图所示，在施加张力的带轮的固定螺栓位置用
油性记号笔作记号。
<TypeB>
如右图所示，在张力调节板位置用油性记号笔作记
号。
55214-N1-20
3
放松传送带。
<TypeA>
用 2 把内六角扳手 (4mm、5mm) 拧松施加张力的带
轮的固定螺栓，将带轮移向长孔最边端 ( 松弛方向，
右图中黑色箭头所示方向 )。
<TypeB>
用内六角扳手 (3mm) 拧松张力调节板的固定螺栓，
将张力调节板向松弛方向 ( 右图中黑色箭头所示方
向 ) 移动。
4
拆卸传送带。
1. 用内六角扳手 (3mm) 拧松联轴器的固定螺栓之
后，将联轴器向印刷机里侧滑动。
2. 将传送带从带轮上取下，并从右图所示空隙中
取出。
55215-N1-10

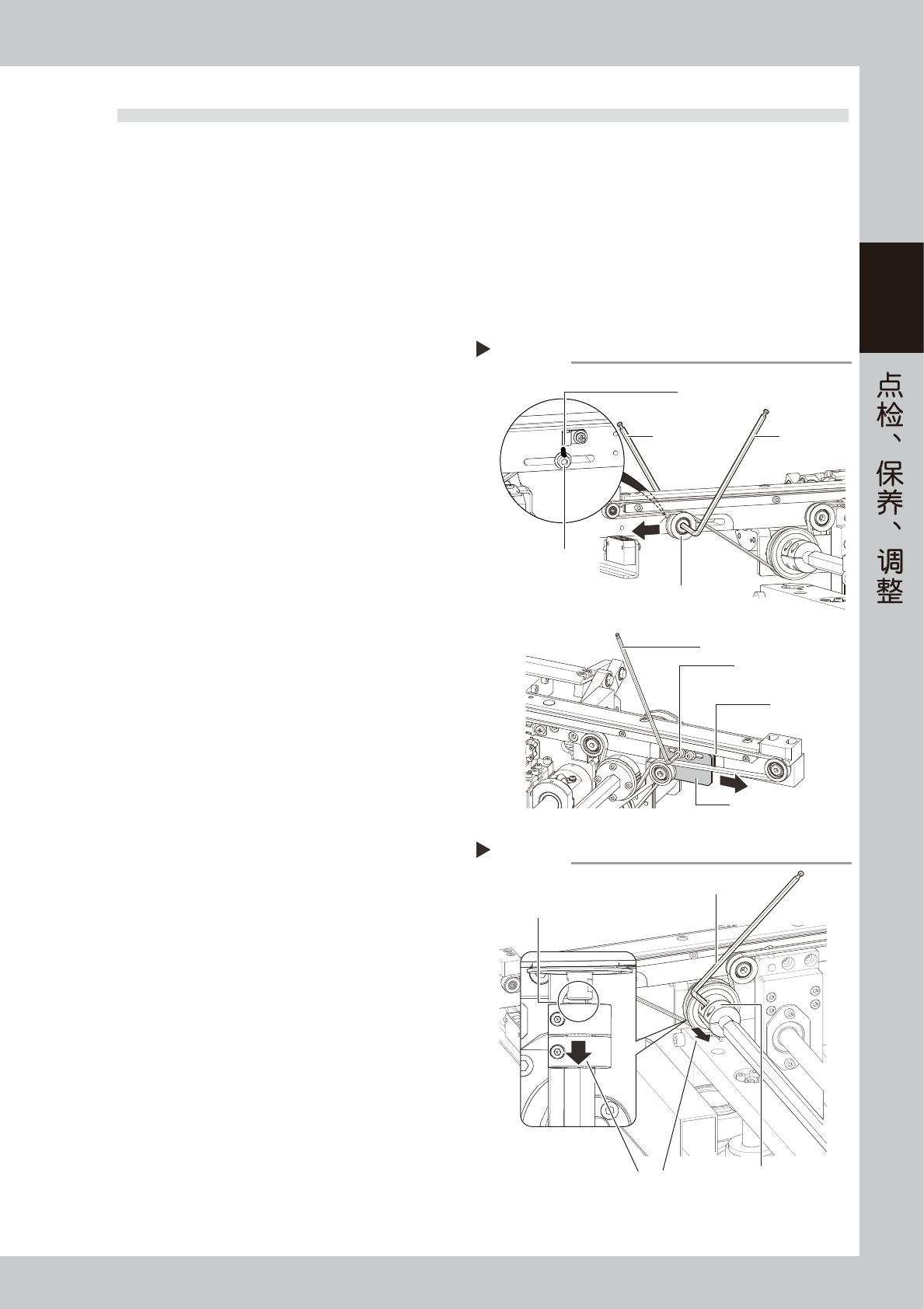

拆卸传送带
Step 4
联轴器
内六角扳手(3mm)
向印刷机里侧滑动
拆出传送带用的空隙
作记号并放松传送带
Step 2-3
施加张力的带轮
施加张力的带轮的
固定螺栓
内六角扳手
(4mm)
作记号
作记号
<Type A>
<Type B>
内六角扳手
(5mm)
张力调节板的
固定螺栓
张力调节板
内六角扳手 (3mm)
