第 2 章 基本操作 本章主要介绍开机、关机、紧急停机与清除错误的方法以及操作画面的构成等基本内容。建议边实际操作 边阅读本章的相关内容。 目录 1. 紧急停机的解除与错误警告的清除 2-1 1.1 解除紧急停机的方法 2-1 1.2 清除错误警告的方法 2-2 1.3 具有代表性的错误提示及其解决方法 2-3 2. 开机与关机 2-7 2.1 作业前的点检 2-8 2.2 开机 2-9 2.…
1-18
1
7.伺服控制轴的组成
如下图所示，YCP10 通过伺服电机控制轴的运行。其它零部件的运行则通过压缩空气驱动。
轴的组成
以右→左传送基板为例
刮刀
刮刀头
传送轨
基板固定部 (基板工作台)
SR轴
PU轴
W轴
MX轴
CV轴
X2轴
X1轴
Z轴
Y轴
SY轴
SZ轴
CX軸
相机装置
正方向
负方向
65116-N1-00
■ 轴的名称与功能
装置名 轴 功能
刮刀头
SY
使刮刀头沿 Y 轴方向平行移动。
SZ
使刮刀头上下移动。
SR
使刮刀头转动 ( 仅限 3S 刮刀头 )。
基板固定部
( 基板工作台 )
X1
使基板工作台沿 X 轴方向移动。运行时与 X2 轴连动，功能与 R 轴相同。
X2
使基板工作台沿 X 轴方向移动。运行时与 X1 轴连动，功能与 R 轴相同。
Y
使基板工作台沿 Y 轴方向移动。
Z
使基板工作台上下移动。
PU
使顶板上下移动。
MX
使网板用相机沿 X 轴方向移动。
基板传送部
W
调节传送宽度。
CV
传送传送轨上的基板。
相机装置
CX
使基板相机和印刷检查相机沿 X 方向移动。
参考
在操作画面上可以手动操作各轴。详细内容，请参阅第 7 章“4.1 ‘移动轴’画面”。
2-1
2
1.紧急停机的解除与错误警告的清除
本章节，介绍解除紧急停机的方法与清除错误警告的方法。
1.1 解除紧急停机的方法
印刷机处于紧急停机状态时，印刷机上部指示灯的红灯亮灯，操作画面状态区的“紧急停机”背景也以红色显示。
紧急停机的解除方法，如下所示。
1
将急停按钮旋至原位。
如果急停按钮被按下，只需向右旋转按钮，便可解除紧急停机状态。
急停按钮在印刷机正面右上方的操作面板上。
参考
因安全开关 ( 机门 ) 等联锁导致的紧急停机，必须查明原因并解决。
2
确认周边安全。
为保障解除紧急停机后印刷机能在安全状态下运行，需确认周围是否安全。
3

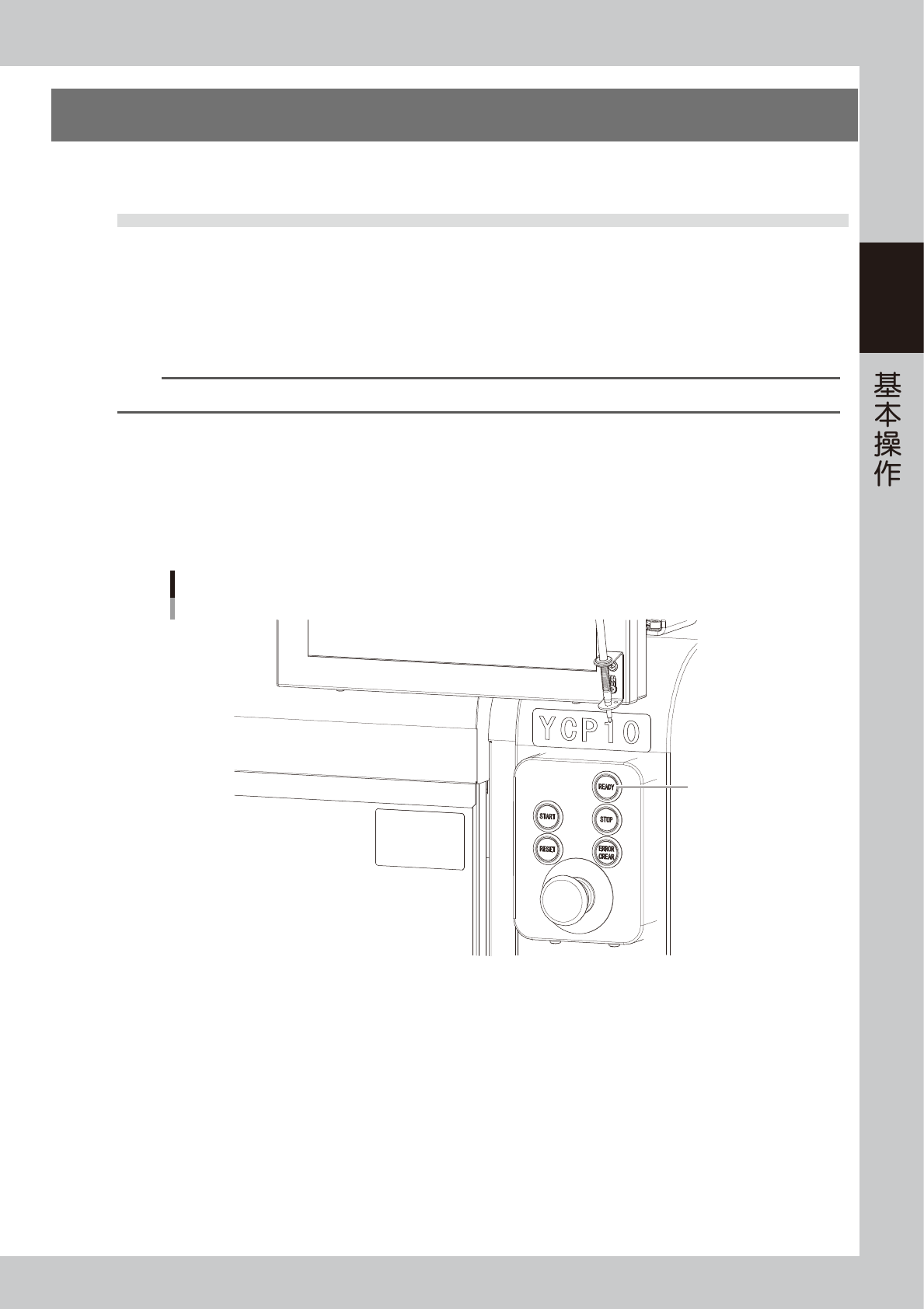

按操作面板的 [READY( 准备就绪 )] 按钮。
按下 [READY ( 准备就绪 )] 按钮，使印刷机进入伺服使能状态。
[READY]按钮
以英文按钮名显示为例
[READY]按钮
65200-N1-00
4
确认显示内容。
确认印刷机上部红色指示灯已熄灯，操作画面左上方 ( 状态区域 ) 中“紧急停机”的显示已消失。
