1.2 电源连接部

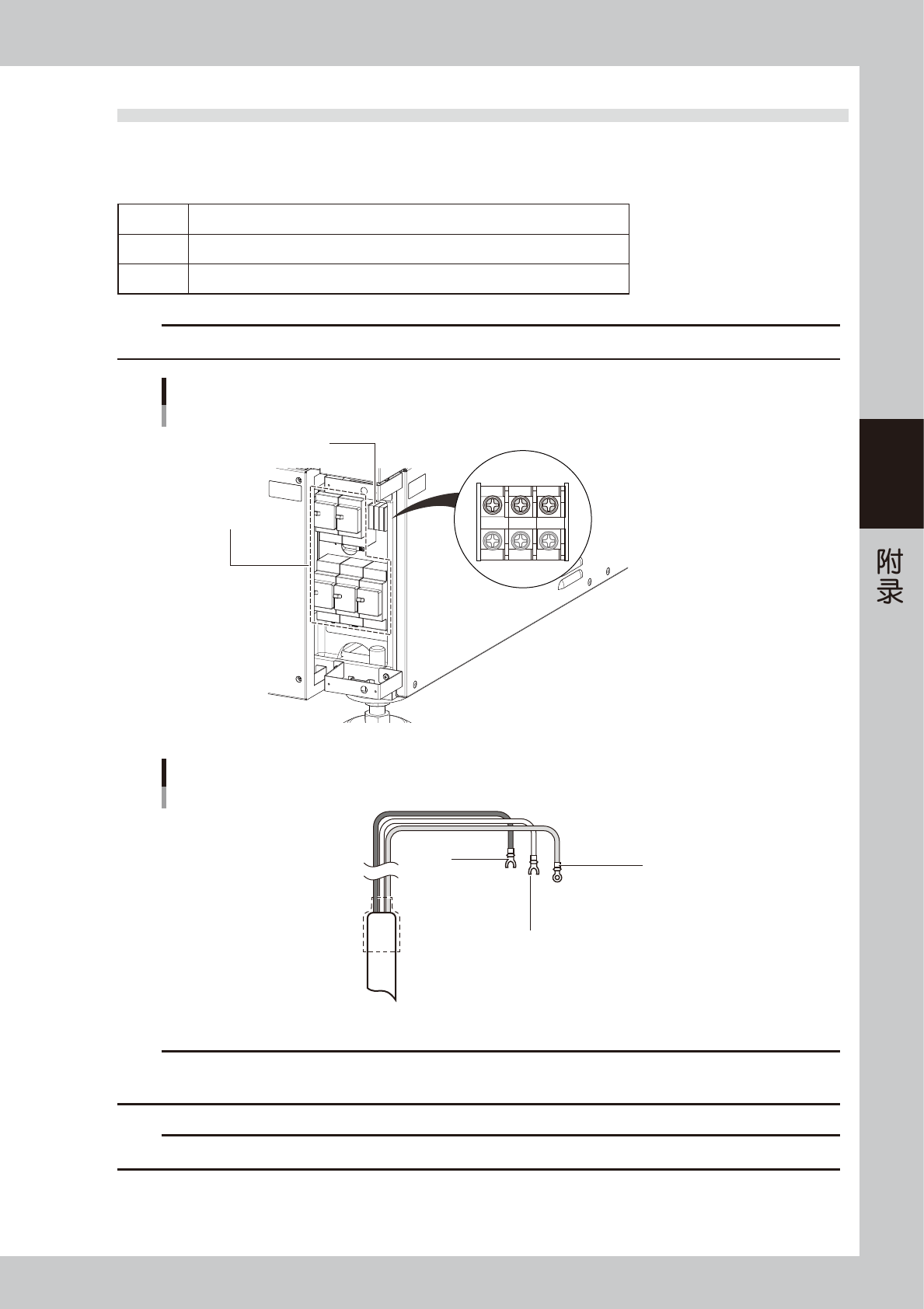

电源连接部在印刷机正面右下方的盖板内。如下图所示，将电源线连接在主电流断路器的初级侧端子 L1、L2 与印
刷机的地线连接部。
■ 电源规格
电源 单相
200 / 208 / 220 / 230V ± 20%
频率
50/60Hz
电源功率
6.9kVA
(
选配的温控装置除外
)
c
注意
在上游安装漏电断路器时，必须使用灵敏电流在 30mA 以上的漏电断路器。
电源输入端子
电源输入端子 M5
端子台
主电源断路器
L1 L2 PE
55A02-N1-10
电源线示例
L1
L M5
L2
N M5
地线 (绿色)
L=350mm
圆形压接端子 M5
55A03-N1-10
c
注意
必须使用导体横截面积为 6.0mm
2
以上的电源线。
错误连接电源线端子，会造成清洁装置的吸污动作逆向进行 ( 喷气 )。务必正确连接电源线端子。
w
警告
为防止触电事故的发生，连接电源线时必须确认外部的总电源已经切断后再进行。此外，必须给印刷机接地。
A-4
A
1.3 机器间输入、输出用接口
传递下游机和上游机要求传入传出基板、运行状态等信号，由印刷机背面下方盖板内的 NEXT INTERFACE 和
PREVIOUS INTERFACE 接口完成。
NEXT INTERFACE 接口与下游机连接，PREVIOUS INTERFACE 接口与送板机等上游机连接。如果是右→左传送基
板的标准印刷机，面向印刷机背面时左侧接口为 PREVIOUS INTERFACE，右侧接口为 NEXT INTERFACE。两个接
口都使用 AMP 206043-1(14 针连接器 )。
Connector : AMP 206043-1 (14-pin receptacle)
NEXT INTERFACE
14
11
12
7
4
8
3
1
PREVIOUS INTERFACE
14
11
12
7
4
8
1
3
机器间输入、输出用接口
背面下方盖板内
55A04-N1-00
A-5
A
1.3.1 PREVIOUSINTERFACE
只要符合下列 1 〜 3 的条件，便开始传入基板。
1.本机处于可传入基板的状态 (BUSYOUT ∶ ON)
2.从上游机输入了传入基板的信号 (BAIN[N0100321] ∶ ON)
3.从上游机输入了正在自动运行的信号 (URIN[N0100322] ∶ ON)
n
要点
· 基板传入过程中，如果上游机切断了 (OFF 状态 ) 正在自动运行的信号 (UR IN) 时，暂时停止传入基板。
· 判断传入的基板已经通过进口传感器后，切断 BUSY OUT 信号 (OFF 状态 )。
· BUSY OUT 和 BA IN 信号都被切断时 (OFF 状态 )，结束传入基板。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
BUSY OUT
(T01000E4)
+24V
+24V
LR OUT
(T01000E7)
UR IN
(N0100322)
BA IN
(N0100321)
I/O BOARD
7
12
4
8
1
14
11
3
输入 正在传入基板的信号
输出 要求传出基板的信号
输出 正在自动运行的信号
输入 正在自动运行的信号
PREVIOUS INTERFACE 电路
本机 PREVIOUS INTERFACE上游机
PREVIOUS INTERFACE
接口
AMP 206043-1
(14针连接器)
55A05-N1-00
■ 传送基板的信号 (PREVIOUSINTERFACE)
Pin No.
信号名 地址 输入、输出规格 信号规格
1 BUSY OUT T01000E4
继电器触点输出
输出正在传入基板的信号
2 BUSY OUT T01000E4
继电器触点输出
3 +24V
共模输入范围 (
+24V
)
输入要求传出基板的信号
4 BA IN N0100321
输入电压
5
空脚
6
有仿真针脚 防止误插入
7
空脚
8
空脚
9 +24V
共模输入范围 (
+24V
)
输入正在自动运行的信号
10 UR IN N0100322
输入电压
11 LR OUT T01000E7
继电器触点输出
输出正在自动运行的信号
12 LR OUT T01000E7
继电器触点输出
13
空脚
14
空脚
