1-3
1
YCP10印刷机
背面
背面机门
背面下方盖板
Previous Interface Next Interface
65101-N1-00
■ 背面机门
运行中，必须关闭该机门。
■ 背面下方盖板
背面下方盖板内装有系统主板、电源板、伺服控制板、视觉板等板卡类。
■ 机器间连接用接口 ( 背面下方盖板内 )
背面下方盖板内装有与前工序机与后工序机连接用的接口。详细内容，请参阅附录“1.3机器间输入、输出用接口”。
1-4
1
2.操作、输入部
本印刷机装有操作印刷机与输入数据时使用的操作显示屏、操作面板按钮。
本章节，分别介绍这些装备的主要功能。
操作面板与操作显示屏
上部机门
操作显示屏
操作面板按钮
65102-N1-00
2.1 操作显示屏
本印刷机的操作显示屏采用触摸屏操作机器与编辑数据。想要选择画面上的图标按钮和参数时，使用触控笔。
不使用触控笔时，可以插回笔插中以免丢失。
操作显示屏
(触摸屏)
笔插
触控笔
操作显示屏
65103-N1-00
1-5
1

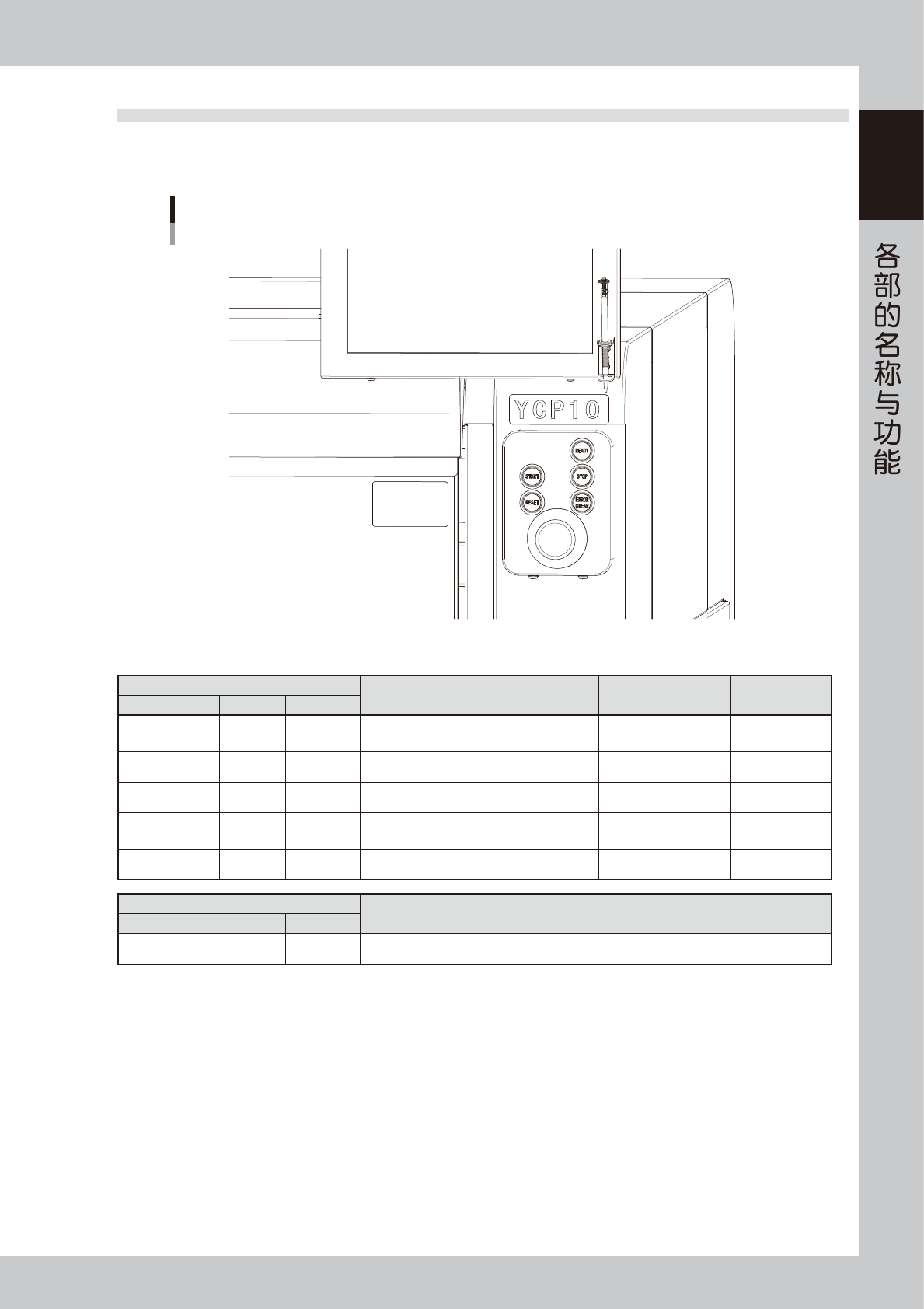

2.2 操作面板按钮
操作面板按钮配备在印刷机的正面，频繁使用的命令可用操作面板上的按钮执行。按下各按钮 (ON) 时，按钮为亮
灯状态 ( 按钮的颜色与指定的指示灯配色类型相同 )。
操作面板按钮
按钮名以英文显示为例
65104-N1-00
■ 操作面板按钮的功能和状态
按钮
用途 熄灯 亮灯
英文名 中文名 颜色
READY
准备就绪 解除紧急停机，使伺服使能。
·伺服停止
( 电机动力关闭 )
·伺服使能
( 电机动力启动 )
RESET
复位 停止运行，返回生产准备状态。 ·通常运行时、停机时 ·完成复位时
START
开始 绿色 根据基板程序开始运行。
·
停机时 ·通常运行时
STOP
停机 红色 / 白色
中断运行
( 用 [START] 按钮重新开始运行 )。
·
通常运行时
·
发生错误时
ERROR CLEAR
清除错误 黄色 / 蓝色 关闭出错时鸣响的蜂鸣器和清除警告画面。
·
通常运行时
·
发生错误时
按钮
用途
英文名 中文名
EMERGENCY STOP
急停 紧急停机按钮。按本按钮，机器进入紧急停机状态。想要解除时则向右旋转。
