1-3 1 YCP10印刷机 背面 背面机门 背面下方盖板 Previous Interface Next Interface 65101-N1-00 ■ 背面机门 运行中，必须关闭该机门。 ■ 背面下方盖板 背面下方盖板内装有系统主板、电源板、伺服控制板、视觉板等板卡类。 ■ 机器间连接用接口 ( 背面下方盖板内 ) 背面下方盖板内装有与前工序机与后工序机连接用的接口。详细内容，请参阅附录“1.3机器间输入、输出用接口” 。
1-2
1
■ 侧夹板用气压表、气压调节器 ( 印刷机内左侧 )
显示、调节驱动侧夹板的气压。详细内容，请参阅附录“1.1.2侧夹板用气压调节部”。
■ 安全闸门 ( 防止手误入 )
为防止运行过程中手误入可动部而设计的闸门，同时还可以有效防止基板被误传入。
■ 传送装置
传送装置安装在印刷工作台的下方。详细内容，请参阅本章“4.传送装置”。
■ 印刷部
印刷部由刮刀头和印刷工作台组成。详细内容，请参阅本章“3.印刷部”。
■ 主气压表
显示供给给印刷机的压缩空气的气压。详细内容，请参阅附录“1.1.1主气压调节部”
■ 负压表
显示清洁装置用的负压。
■ 正面盖板
正面盖板内装有传送装置、清洁装置和视觉相机装置。详细内容，请参阅本章“4.传送装置”、“5.清洁部”和“6.视觉相
机装置”。
■ 清洁装置 ( 正面盖板内 )、清洁剂瓶 ( 正面左下方 )
使用清洁卷纸擦去印刷网板上附着的锡膏。详细内容，请参阅本章“5.清洁部”。
■ 吸入式鼓风机 ( 正下方盖板内 )
吸出粘附在印刷网板上的锡膏。详细内容，请参阅本章“5.2吸入式鼓风机”。
■ 正下方盖板、正下方盖板门
盖板内右侧装有逆变器与吸入式鼓风机。
打开盖板门，里面装有主气压调节器、供气 / 排气开关、USB 端口、油雾过滤器、空气过滤器。
运行过程中必须关闭该盖板门。
供气/排气开关
油雾过滤器
空气过滤器
主气压调节器
USB端口
正下方盖板门内部
65122-N1-00
■ USB 存储器用端口 ( 正下方盖板门内 )
将保存在印刷机中的基板程序等备份到 USB 存储器时使用。运行 USB 存储器时，必须关闭该盖板门。
c
注意
该 USB 存储器用端口，请勿插入选购件键盘的 USB 插头。
■ 主气压调节器、供气 / 排气开关
调节供给给印刷机的压缩空气的气压。详细内容，请参阅附录“1.1.1主气压调节部”。
■ 正面右下方盖板
盖板内装有各装置用的电流断路器与电源连接端子。详细内容，请参阅附录“1.2电源连接部”。
1-3
1
YCP10印刷机
背面
背面机门
背面下方盖板
Previous Interface Next Interface
65101-N1-00
■ 背面机门
运行中，必须关闭该机门。
■ 背面下方盖板
背面下方盖板内装有系统主板、电源板、伺服控制板、视觉板等板卡类。
■ 机器间连接用接口 ( 背面下方盖板内 )
背面下方盖板内装有与前工序机与后工序机连接用的接口。详细内容，请参阅附录“1.3机器间输入、输出用接口”。
1-4
1

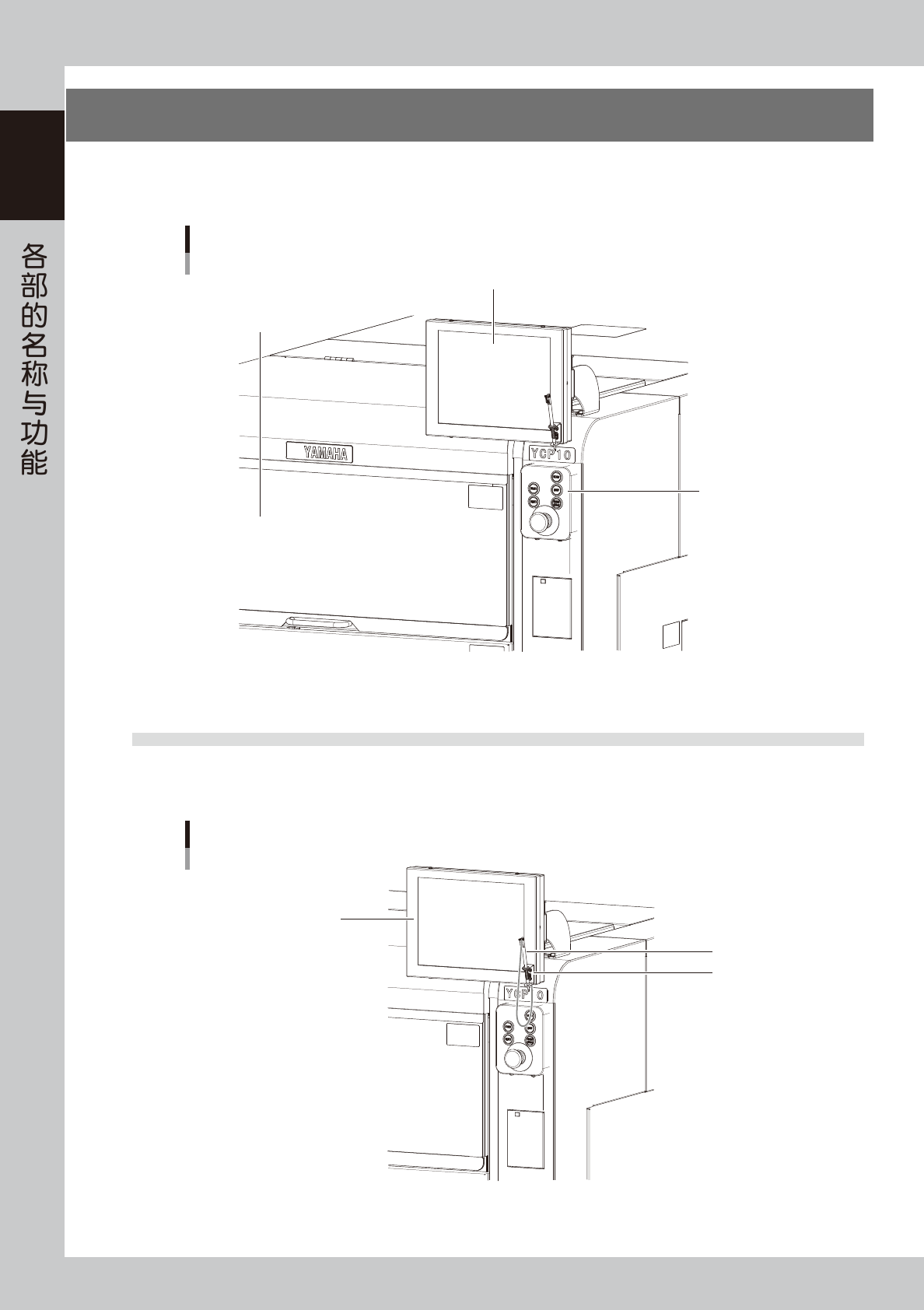

2.操作、输入部
本印刷机装有操作印刷机与输入数据时使用的操作显示屏、操作面板按钮。
本章节，分别介绍这些装备的主要功能。
操作面板与操作显示屏
上部机门
操作显示屏
操作面板按钮
65102-N1-00
2.1 操作显示屏
本印刷机的操作显示屏采用触摸屏操作机器与编辑数据。想要选择画面上的图标按钮和参数时，使用触控笔。
不使用触控笔时，可以插回笔插中以免丢失。
操作显示屏
(触摸屏)
笔插
触控笔
操作显示屏
65103-N1-00
