3-12
3
3.2.4 传送基板时移动 X 轴
■ 作用
与上下游机传递基板时，通过优化印刷工作台 X 轴的坐标，可以将因移动带来的时间损耗控制在最低。
■ 设置方法
设置 [ 印刷 ]-“基板”选项卡的“z.传送基板时移动 X 轴”参数。
使用 ：与上下游机传递基板时移动 X 轴 ( 印刷工作台 )。
不使用 ：与上下游机传递基板时不移动 X 轴 ( 印刷工作台 )。
c
注意
“传送基板时移动 X 轴”的设置，只有基板 X 尺寸在 100.0mm 以上时才有效。
基板 X 尺寸不满 100.0mm 时，无论设置如何，都按照“使用”运行。即，移动 X 轴。

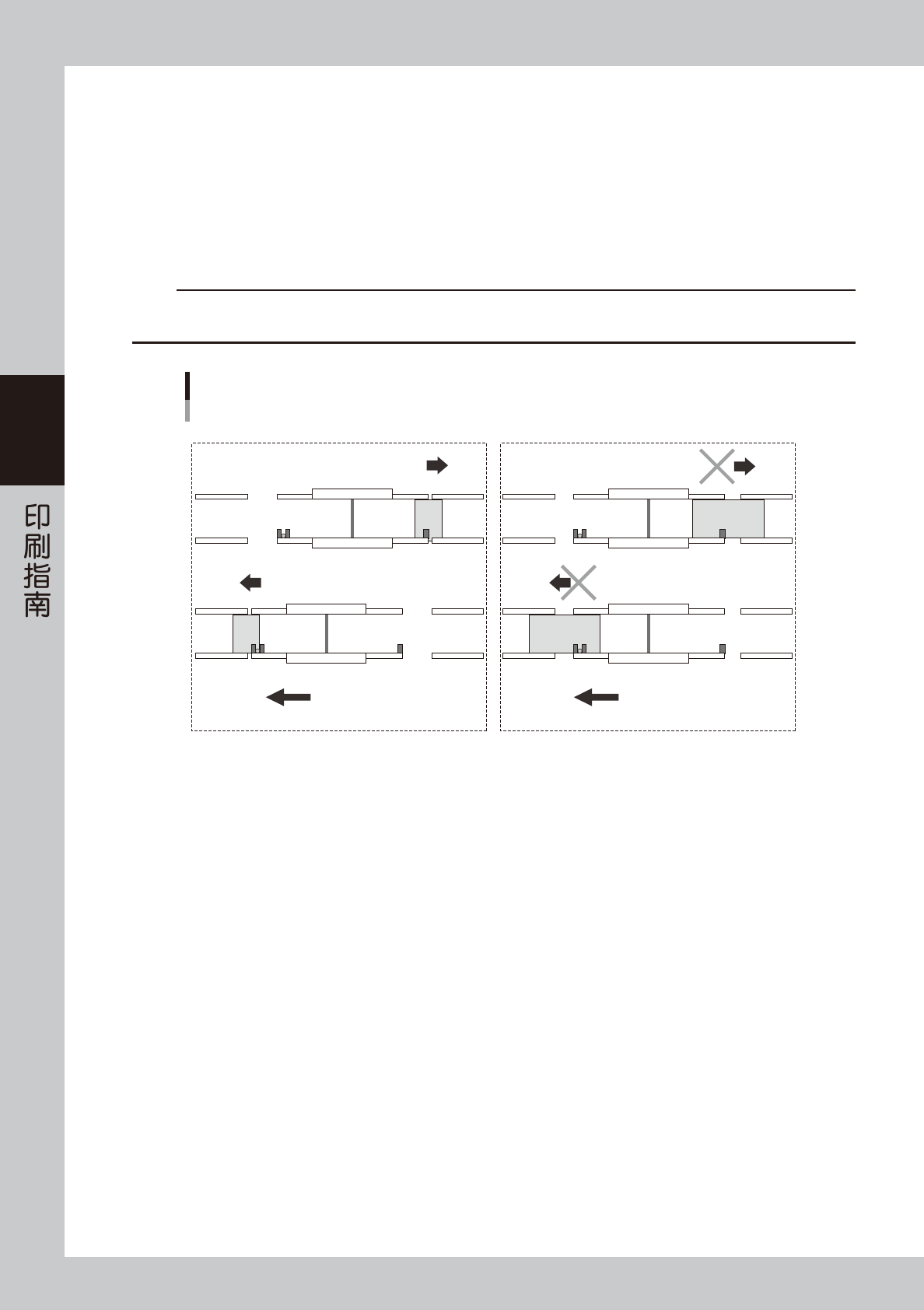

传送基板时移动X轴
■ 设置为“使用”时 ■ 设置为“不使用”时
传送方向(右→左) 传送方向(右→左)
移动X轴
基板
上游机下游机 上游机下游机
基板
移动X轴
移动X轴
移动X轴
65309-N1-00
3-13
3
3.2.5 传出开始高度
■ 作用
为避免顶板不完全下降就传出基板时顶针 ( 或平面支撑夹具 ) 与基板背面贴装的元件、突出部分或基板的翘曲部等发生碰撞，
可以设置松开基板固定状态时的顶板高度。
■ 设置方法
设置 [ 印刷 ]-“基板”选项卡的“m.传出开始高度”参数。
设置使顶板从基板背面贴装的元件、突出部或基板的翘曲部下降多少 mm 之后再传出基板。
在 0 〜 50mm 的范围内设置。设置为 0mm 时，即顶板不下降。
默认值为 0mm。

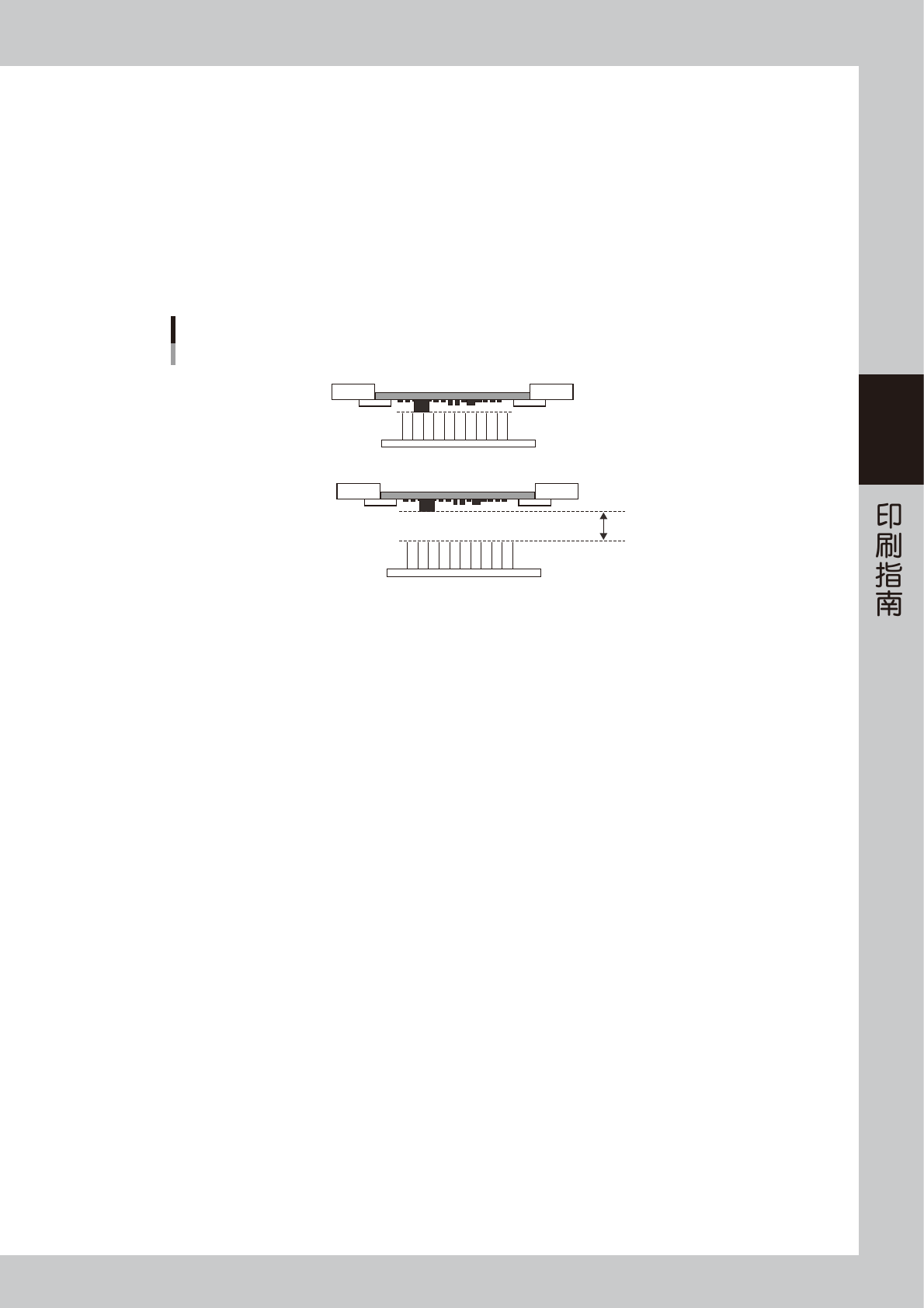

传出开始高度
设置此处
基板被固定时
松开固定时
65310-N1-00
3-14
3
3.3 基板与网板标记的识别 ( 标记位置 )
■ 作用
相机移到基板与网板的基准标记位置，通过识别标记的坐标，对准基板与网板的位置。
■ 设置方法
按 CAD 数据输入基板与网板的准确坐标。
3.4 对位偏移量
■ 作用
基板和网板通常是根据 CAD 数据制作的，所以即使分别识别基板与网板的标记，基板的图样与网板的开口部应该是一致的。
但，如果基板因变形等有偏差时，必须对该偏差进行校正。对位偏移量，即是为校正该偏差而设计的参数。
■ 设置方法
偏移量可从 X、Y、Z、R 方向设置。
X、Y、R 方向的设置通过“基本设置”选项卡内的 [ 图像对位 ] 按钮进行。
n
要点

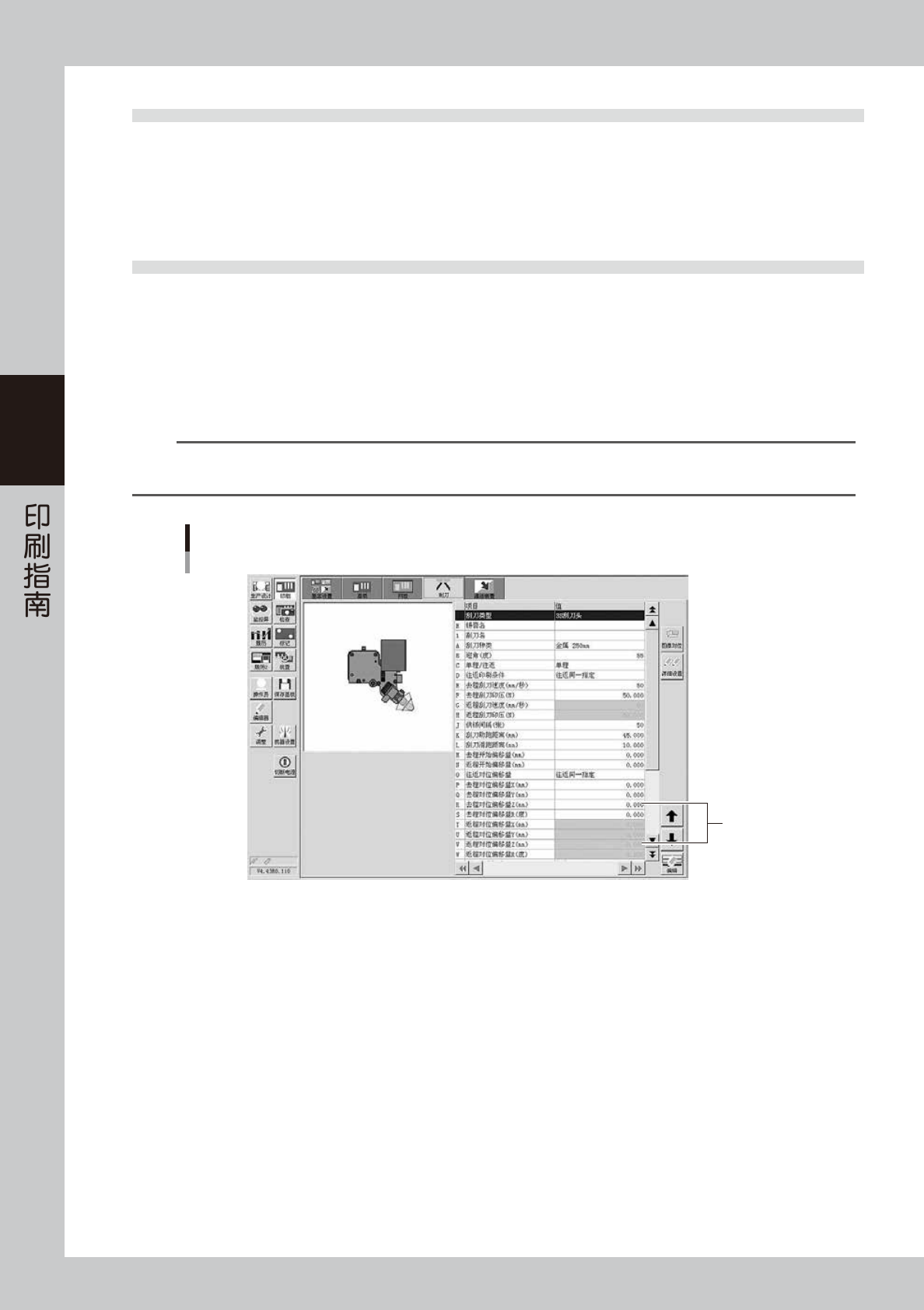

Z 方向的设置，无法在“图像对位”画面进行。可以在进行锡膏滚动试运行时，通过确认网板与基板的紧贴状态后，直接在“刮刀”
选项卡内的“对位偏移量 Z”栏中输入。
对位偏移量Z
输入此处
66305-N1-00
