1.1.2 侧夹板用气压调节部
侧夹板，通过气压驱动从横方向夹紧基板。一般，侧夹板用的气压设置为 0.225MPa。可以根据需要，转动安装在
印刷机内左侧面的气压调节器调节该气压。
c
注意
调节侧夹板用气压之前时，请先确认本印刷机的主气压是否在 0.40 〜 0.41MPa 范围以内。
w
警告
调节侧夹板气压时，请先确认印刷机是否已为紧急停机状态。

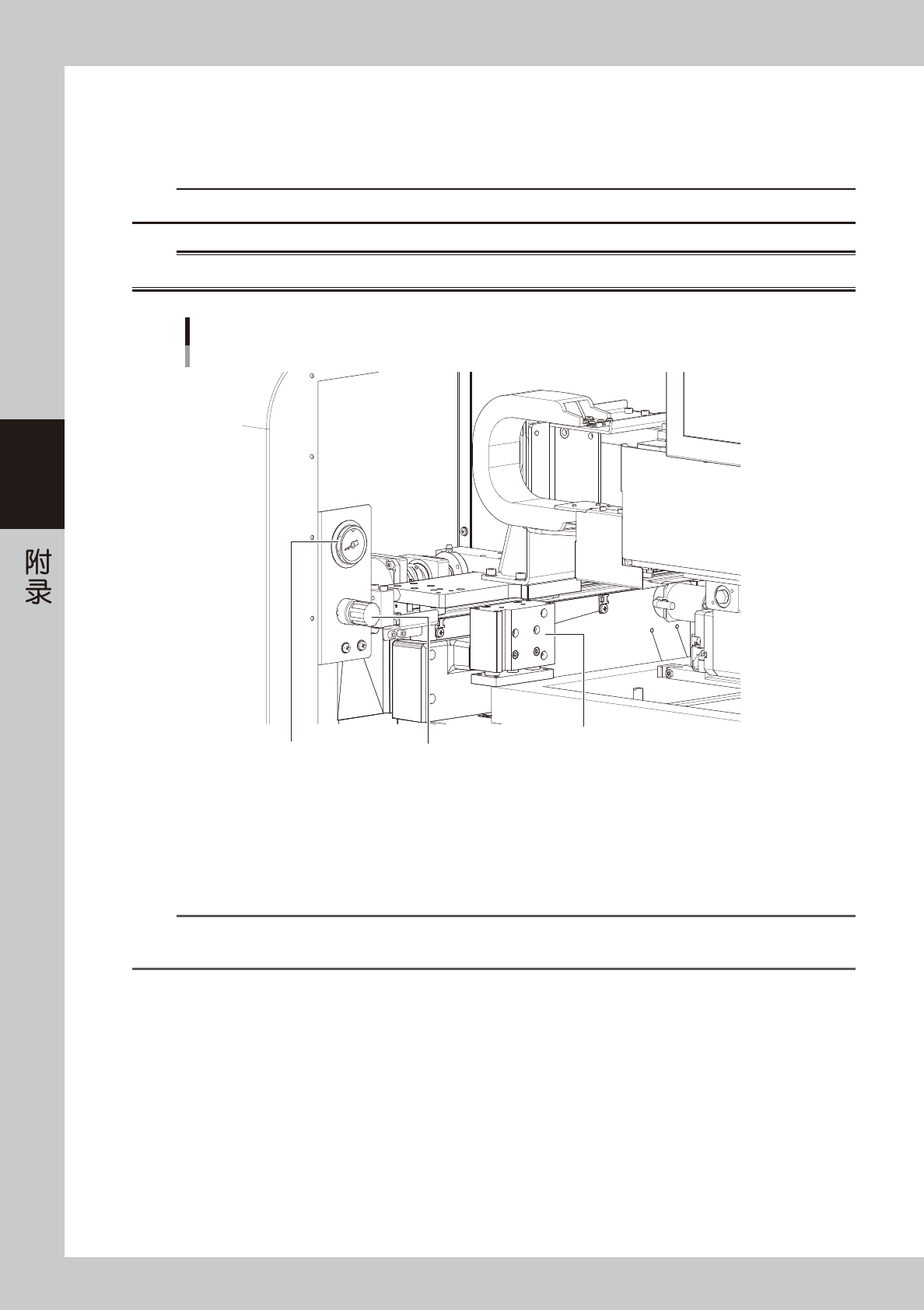

调节侧夹板用的气压
印刷机内左侧面
气压调节器
气压表
(一般设置为0.225MPa)
网板固定夹
55A01-N1-00
气压表
显示侧夹板的气压。
气压调节器
调节驱动侧夹板的气压。
n
要点
拼板或薄型基板等，如果使用侧夹板时基板向上翘曲，可以减弱驱动侧夹板的气压。相反，如果固定厚重结实的基板，则需加强驱
动侧夹板的气压。
A-3
A
1.2 电源连接部
电源连接部在印刷机正面右下方的盖板内。如下图所示，将电源线连接在主电流断路器的初级侧端子 L1、L2 与印
刷机的地线连接部。
■ 电源规格
电源 单相
200 / 208 / 220 / 230V ± 20%
频率
50/60Hz
电源功率
6.9kVA
(
选配的温控装置除外
)
c
注意
在上游安装漏电断路器时，必须使用灵敏电流在 30mA 以上的漏电断路器。
电源输入端子
电源输入端子 M5
端子台
主电源断路器
L1 L2 PE
55A02-N1-10
电源线示例
L1
L M5
L2
N M5
地线 (绿色)
L=350mm
圆形压接端子 M5
55A03-N1-10
c
注意
必须使用导体横截面积为 6.0mm
2
以上的电源线。
错误连接电源线端子，会造成清洁装置的吸污动作逆向进行 ( 喷气 )。务必正确连接电源线端子。
w
警告
为防止触电事故的发生，连接电源线时必须确认外部的总电源已经切断后再进行。此外，必须给印刷机接地。
A-4
A
1.3 机器间输入、输出用接口
传递下游机和上游机要求传入传出基板、运行状态等信号，由印刷机背面下方盖板内的 NEXT INTERFACE 和
PREVIOUS INTERFACE 接口完成。
NEXT INTERFACE 接口与下游机连接，PREVIOUS INTERFACE 接口与送板机等上游机连接。如果是右→左传送基
板的标准印刷机，面向印刷机背面时左侧接口为 PREVIOUS INTERFACE，右侧接口为 NEXT INTERFACE。两个接
口都使用 AMP 206043-1(14 针连接器 )。
Connector : AMP 206043-1 (14-pin receptacle)
NEXT INTERFACE
14
11
12
7
4
8
3
1
PREVIOUS INTERFACE
14
11
12
7
4
8
1
3
机器间输入、输出用接口
背面下方盖板内
55A04-N1-00
