3-9
3

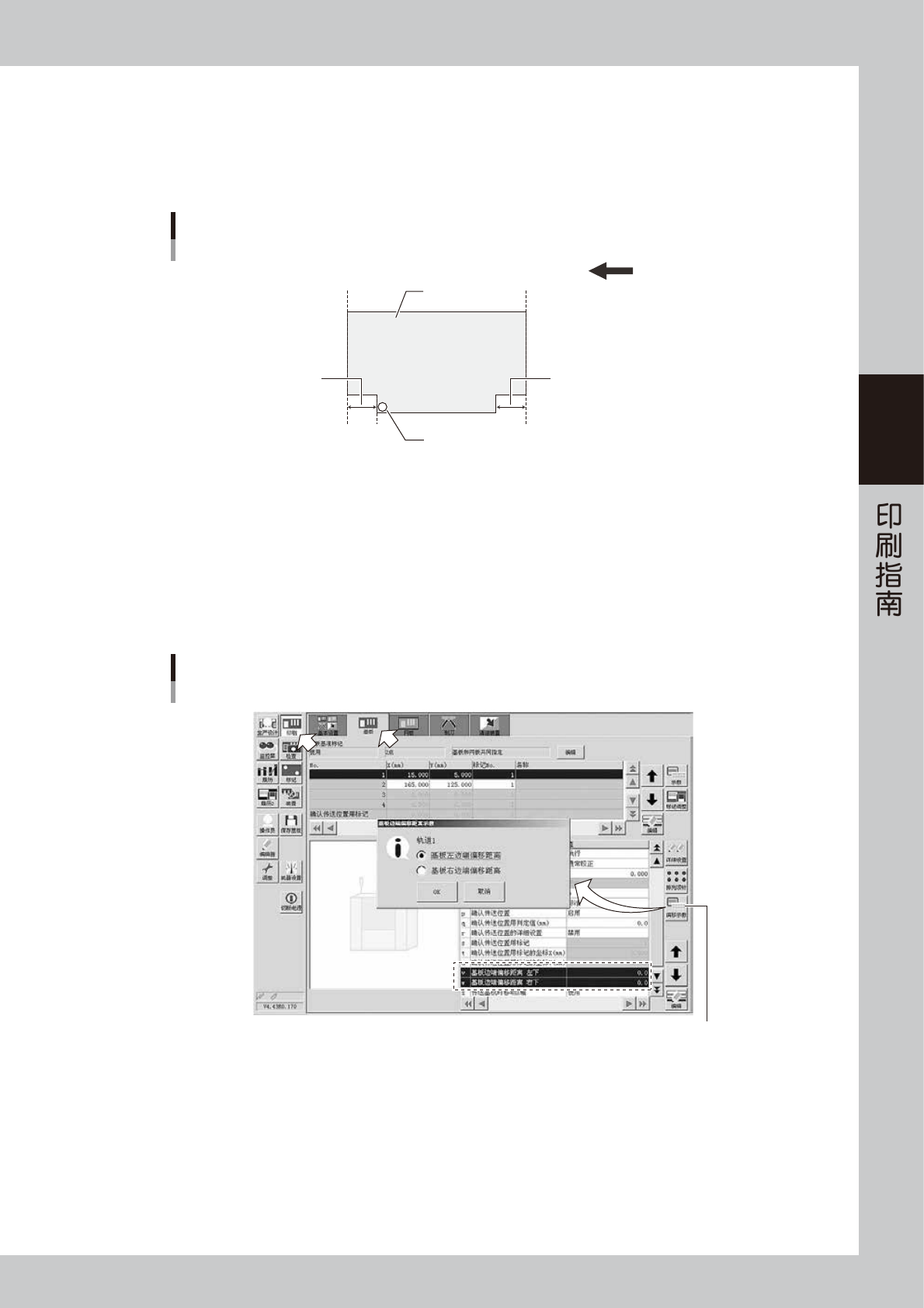

3.2.2 基板边端偏移距离
■ 作用
根据基板的切口、边的形状，基板检测传感器有无法检出基板边端的情况。此时，可以设置基板边端到传感器检测位置之间
的距离，使基板的停止位置偏移所设置的距离。
基板边端偏移距离
基板边端偏移距离
传送方向(右→左)
基板边端
基板
传感器检测位置
基板边端
基板边端偏移距离
65308-N1-00
■ 设置方法
使用时，在 [ 印刷 ]-“基板”选项卡的“v.基板边端偏移距离左下”或“w.基板边端偏移距离右下”参数中输入偏移距离。
不使用时，不必输入直接使用默认值“0.0”。
输入方法，请参照下列步骤通过示教输入。
1.按 [ 印刷 ]-“基板”选项卡的 [ 偏移示教 ] 按钮。
2.显示选择基板边端的对话框之后，选择需要示教的基板边端并按 [OK] 按钮。
基板边端偏移距离
[偏移示教]按钮
[偏移示教]按钮
66307-N1-00
3-10
3
3.显示提示画面之后，按照画面的提示，在传入口处放入基板后按 [OK] 按钮。
基板被传到固定位置之后，基板用相机会移到传感器开始反应的位置上方并显示示教画面。
基板边端偏移距离
提示画面
66308-N1-00
4.用箭头按钮使基板边端显示在画面的中心之后，按 [ 示教 ] 按钮。
基板边端偏移距离
示教画面
用箭头按钮使基板边端移到画面的中心
66309-N1-00
参考
如果按 [ 传送基板 ] 按钮，基板会移到入口或出口之后再次被传到传感器位置。需要重新进行示教或需要确认示教得到的值时，
可以使用该按钮。
3-11
3
5.按 [ 关闭 ] 按钮，关闭示教画面。
“v.基板边端偏移距离左下”或“w.基板边端偏移距离右下”参数中自动输入示教得到的偏移距离。
示教结束后
以“基板边端偏移距离 左下”为例
自动输入偏移距离值
66310-N1-00
3.2.3 传送电机 ( 传送基板 ) 的速度
■ 作用
调节传送电机的速度，即传送基板的速度。
■ 设置方法
设置 [ 印刷 ]-“基板”选项卡的“o.传送电机的速度”参数。
以机器设置中所设置的数据为标准，可以 10% 为单位设置。需要提高速度时，在 +10% 〜 +50% 的范围内设置 ；需要降低速
度时，在 -10% 〜 -90% 的范围内设置。
n
要点
‧
需要缩短生产节拍时，提高速度。
‧
需要稳定停止位置时，降低速度。
