3-10
3

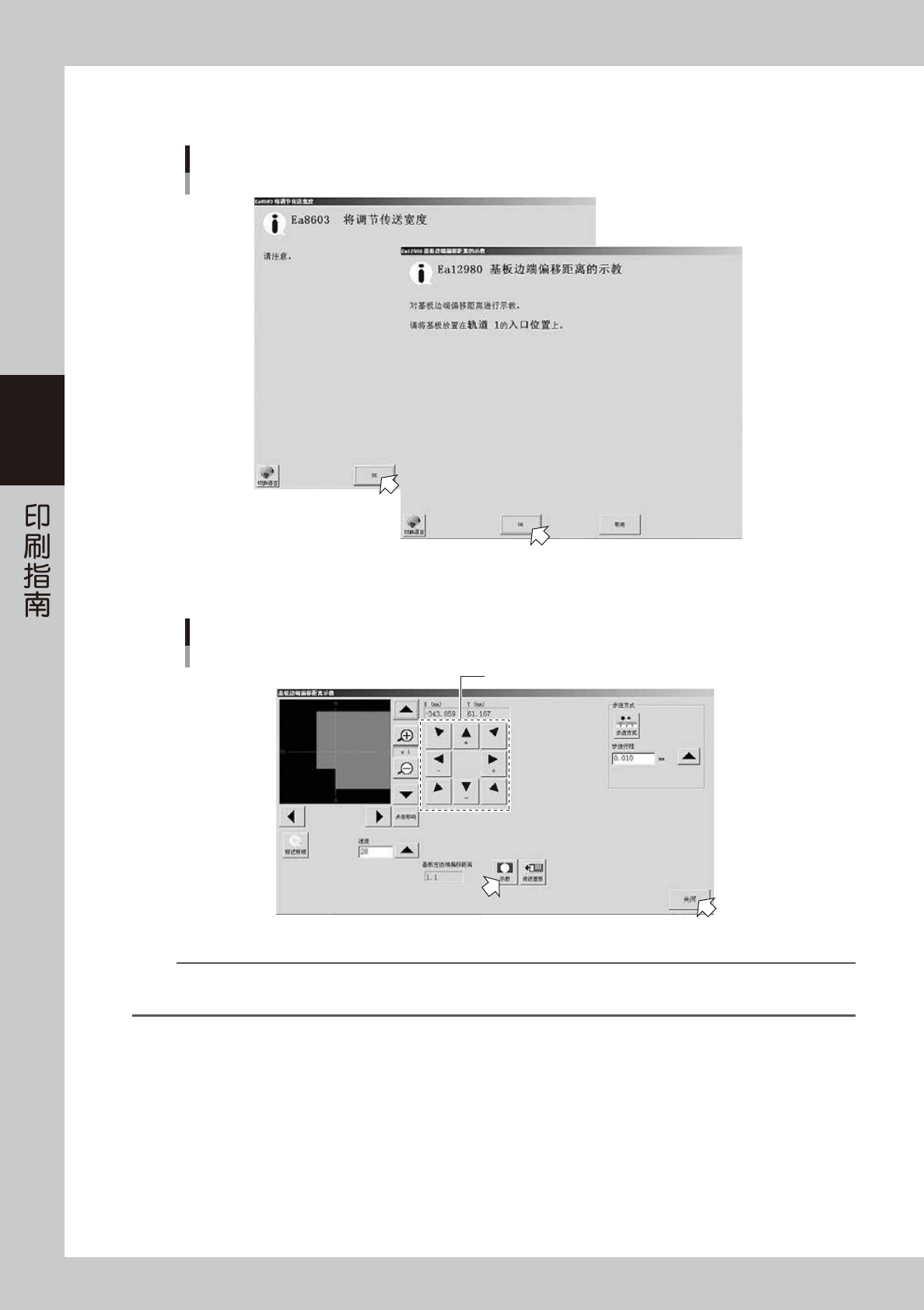

3.显示提示画面之后，按照画面的提示，在传入口处放入基板后按 [OK] 按钮。
基板被传到固定位置之后，基板用相机会移到传感器开始反应的位置上方并显示示教画面。
基板边端偏移距离
提示画面
66308-N1-00
4.用箭头按钮使基板边端显示在画面的中心之后，按 [ 示教 ] 按钮。
基板边端偏移距离
示教画面
用箭头按钮使基板边端移到画面的中心
66309-N1-00
参考
如果按 [ 传送基板 ] 按钮，基板会移到入口或出口之后再次被传到传感器位置。需要重新进行示教或需要确认示教得到的值时，
可以使用该按钮。
3-11
3

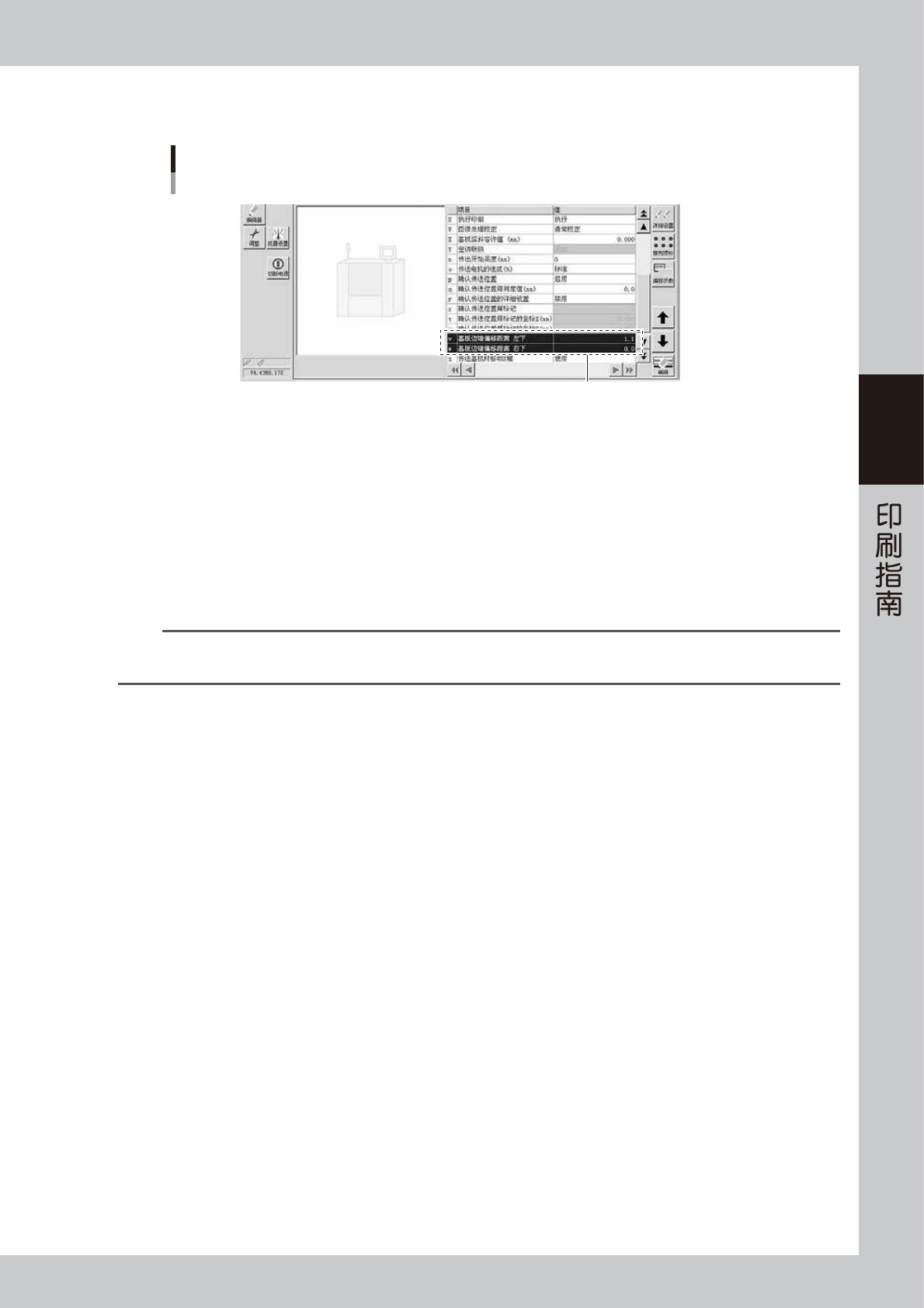

5.按 [ 关闭 ] 按钮，关闭示教画面。
“v.基板边端偏移距离左下”或“w.基板边端偏移距离右下”参数中自动输入示教得到的偏移距离。
示教结束后
以“基板边端偏移距离 左下”为例
自动输入偏移距离值
66310-N1-00
3.2.3 传送电机 ( 传送基板 ) 的速度
■ 作用
调节传送电机的速度，即传送基板的速度。
■ 设置方法
设置 [ 印刷 ]-“基板”选项卡的“o.传送电机的速度”参数。
以机器设置中所设置的数据为标准，可以 10% 为单位设置。需要提高速度时，在 +10% 〜 +50% 的范围内设置 ；需要降低速
度时，在 -10% 〜 -90% 的范围内设置。
n
要点
‧
需要缩短生产节拍时，提高速度。
‧
需要稳定停止位置时，降低速度。
3-12
3
3.2.4 传送基板时移动 X 轴
■ 作用
与上下游机传递基板时，通过优化印刷工作台 X 轴的坐标，可以将因移动带来的时间损耗控制在最低。
■ 设置方法
设置 [ 印刷 ]-“基板”选项卡的“z.传送基板时移动 X 轴”参数。
使用 ：与上下游机传递基板时移动 X 轴 ( 印刷工作台 )。
不使用 ：与上下游机传递基板时不移动 X 轴 ( 印刷工作台 )。
c
注意
“传送基板时移动 X 轴”的设置，只有基板 X 尺寸在 100.0mm 以上时才有效。
基板 X 尺寸不满 100.0mm 时，无论设置如何，都按照“使用”运行。即，移动 X 轴。
传送基板时移动X轴
■ 设置为“使用”时 ■ 设置为“不使用”时
传送方向(右→左) 传送方向(右→左)
移动X轴
基板
上游机下游机 上游机下游机
基板
移动X轴
移动X轴
移动X轴
65309-N1-00
