2-16
2
■ 双刮刀 ( 刮刀刮取部 ) ＊选购件
对象 零部件编号 零部件名 数量 备注
标准
METAL W-SQG
KHT-M71C3-00X METAL SQG.,530 1 530mm
KGY-M71R3-01X METAL SQG.,440 1 440mm
KGJ-M7183-03X METAL SQG.,400 1 400mm
KGJ-M7173-03X METAL SQG.,350 1 350mm
KGJ-M71A3-01X METAL SQG.,300 1 300mm
KGJ-M7193-01X METAL SQG.,250 1 250mm
半蚀刻用
METALW-SQG"
KHT-M71C3-10X METAL SQG.(S),530 1 530mm
KGY-M71R3-10X METAL SQG.(S),440 1 440mm
KGJ-M7183-10X METAL SQG.(S),400 1 400mm
KGJ-M7173-10X METAL SQG.(S),350 1 350mm
KGJ-M71A3-10X METAL SQG.(S),300 1 300mm
KGJ-M7193-10X METAL SQG.(S),250 1 250mm
URETHANE W-SQG
KHT-M71E3-00X URETHANE SQG.,530 1 530mm
KGY-M71W3-00X URETHANE.SQG.,440 1 440mm
KGJ-M710C-E0X SQUEEGEE,400 1 400mm
KW3-M7126-00X SQUEEGEE,M 1 350mm
KGJ-M71C3-00X URETHANE SQG.,300 1 300mm
KGJ-M71B3-00X URETHANE SQG.,250 1 250mm
c
注意
‧
本手册所记载的零部件 ( 零部件编号 ) 为发行时的零部件 ( 零部件编号 )。
‧
订购时，请务必向代理商确认最新的零部件内容。
c
注意
零部件编号有不经预告就更改的情况。订购时，请务必向代理商确认。
2-17
2

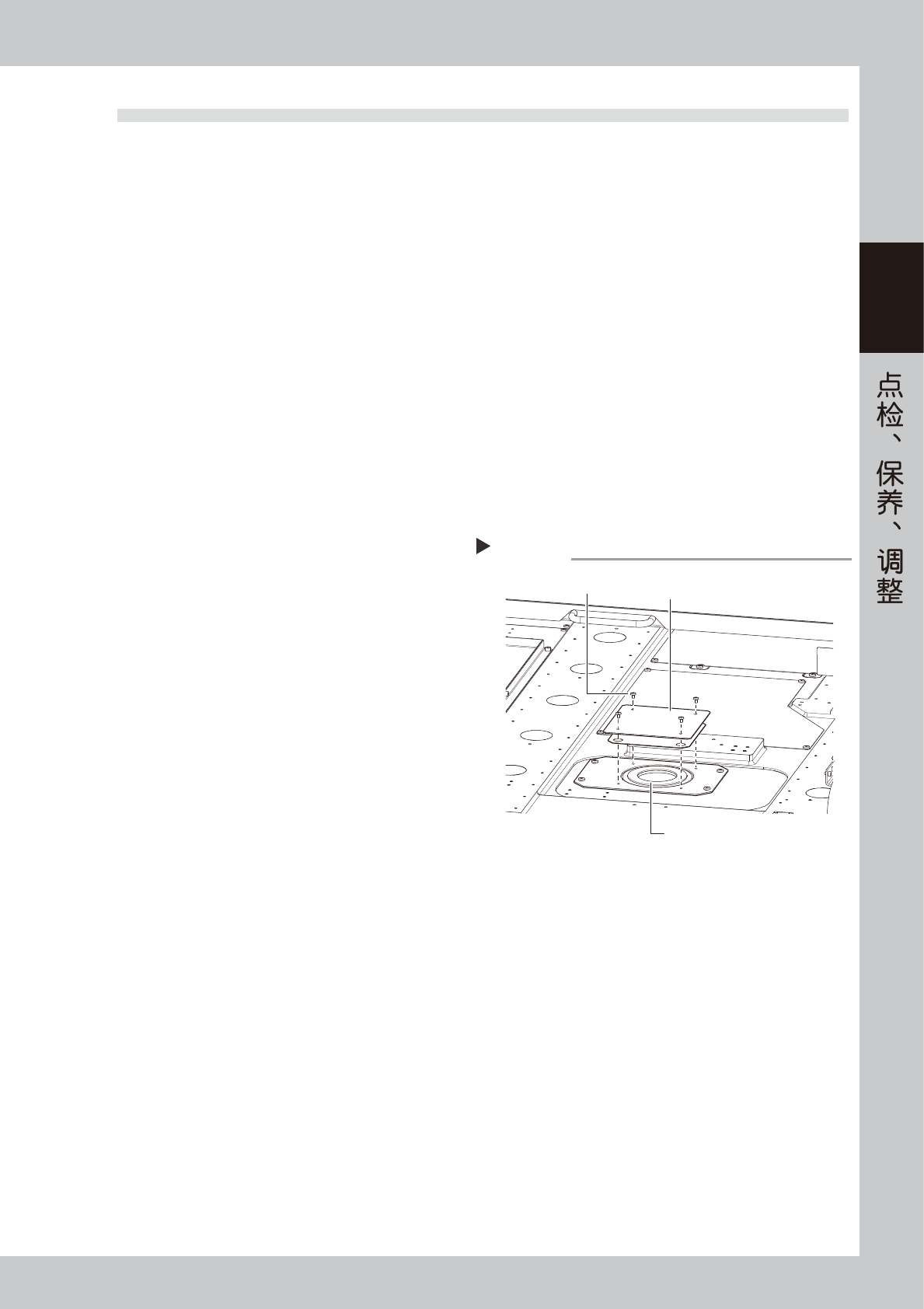

3.3 吸入式鼓风机
吸入式鼓风机，即使在印刷机处于紧急停机状态也始终处于运行状态。因此，需定期清洁与更换滤芯以及鼓风软管。
3.3.1 滤芯的清洁与更换
下面，介绍清洁和更换滤芯的方法。
■需准备的用品
‧
十字螺丝刀
‧
更换用滤芯 (KGY-M3710-40XINLFILTERELEMENT)
‧
喷气工具 ( 选购件 )
1
使印刷工作台与清洁装置移动。
打开“生产设计”画面的“切换工具”选项卡，
按 [ 手动清洁 ] 按钮。印刷工作台与清洁装置连结
之后，移动到里侧。
e
2
按急停按钮之后，打开上部机门。
为保障作业安全，务必将印刷机置于紧急停机状态。
3
拆下盖板。
用十字螺丝刀拆下上部的 4 颗螺钉，取下盖板。
55209-N1-00
4
取出滤芯并进行清洁。
取出圆环状的滤芯，用喷气工具从内侧进行喷气。
脏污严重时，必须更换。
5
将滤芯插入原位。
将滤芯插入原位后，装上盖板。
6
松开印刷工作台与清洁装置的连结。
1. 关闭上部机门之后，向右转动急停按钮解除紧
急停机状态。
2. 打开 [ 装置 ] -“清洁装置”画面，按 [ 连结 ]
按钮，松开连结之后，清洁装置移回原来的位置。
Step 3
拆卸盖板
固定螺钉 (4颗)
滤芯
盖板
2-18
2

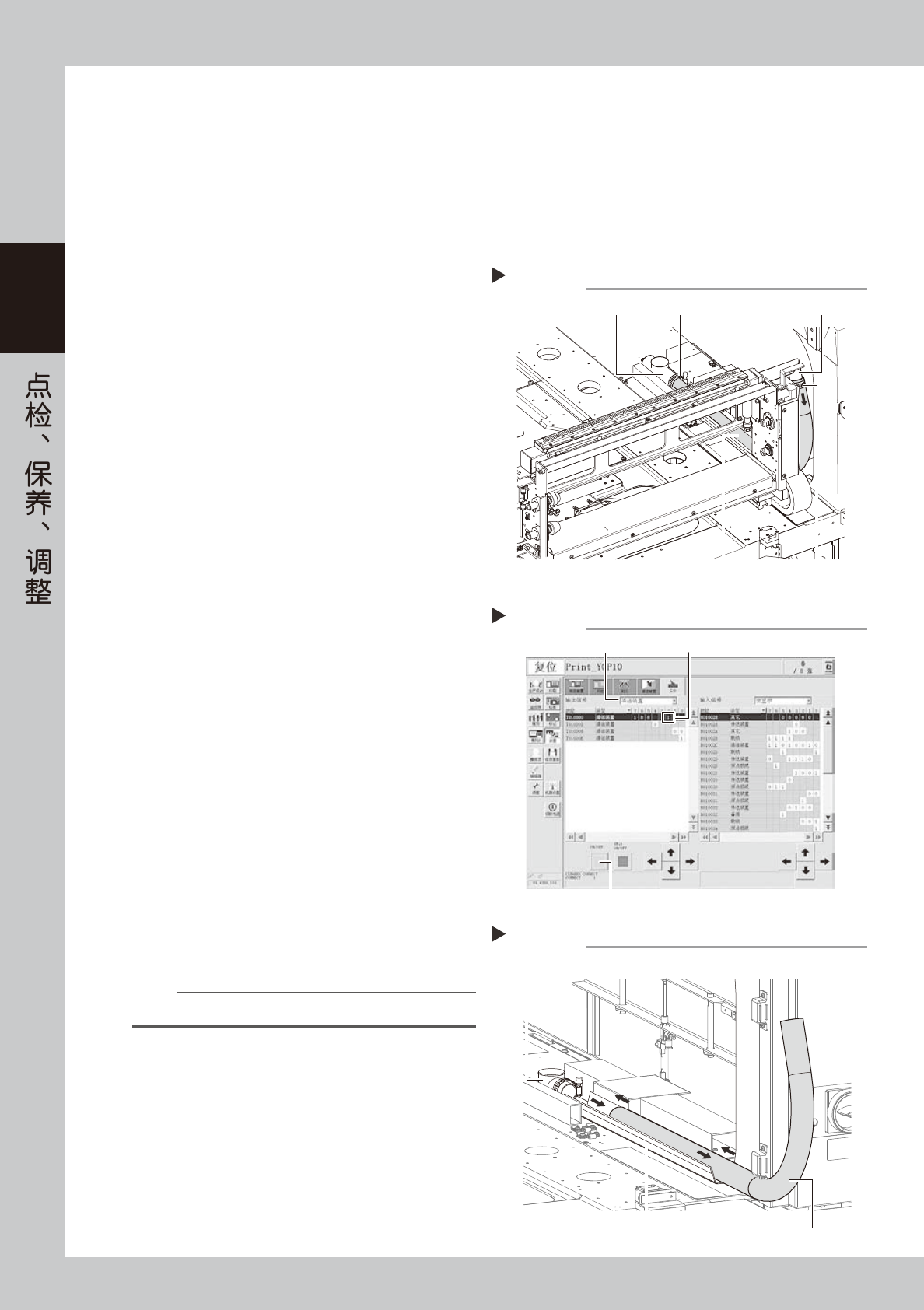

3.3.2 鼓风软管的更换
下面，介绍更换鼓风软管的方法。
■需准备的用品
‧
一字螺丝刀
‧
更换用鼓风软管 (KLV-M37D9-0XXTUBE25)
1
返回原点。
确认安全之后，按生产设计画面的 [ 返回原点 ] 按钮。
印刷工作台移到里侧。
e
2
按急停按钮之后，打开上部机门与正面
盖板。
为保障作业安全，务必将印刷机置于紧急停机状态。
3
拆卸清洁装置侧的鼓风软管。
用一字螺丝刀拧松软管夹箍，从接头上取下鼓风软
管。
55210-N1-00
4
将清洁装置移到里侧。
1. 关闭上部机门与正面盖板之后，向右转动急停
按钮，解除紧急停机状态。
2. 打开 [ 装置 ] -“I/O”画面，从“输出信号”下
拉框中选择“清洁装置”。
3. 从地址中选择“T010000,2”(CLEANER
CONNECT) 之后，按 [ON/OFF] 按钮，设置为“1”。
清洁装置的固定状态被解除。
e
4. 按急停按钮之后，打开上部机门与正面盖板，
用手将清洁装置移到里侧。
56200-N1-00
5
拆卸印刷机底座侧的鼓风软管。
e
1. 将刮刀头沿 Y 方向移到里侧。
2. 用一字螺丝刀拧松软管夹箍，从吸气管上拆下
鼓风软管。
6
更换鼓风软管。
从清洁装置侧抽出旧的鼓风软管之后，将新的鼓风
软管沿软管导槽插入。
55211-N1-00
n
要点
插入鼓风软管时，必须使鼓风软管弯曲部自然向上弯曲。
Step 3
拆卸鼓风软管
软管夹箍
软管夹箍 接头吸气管
鼓风软管
Step 6
更换鼓风软管
软管导槽 鼓风软管
吸气管
“I/O”画面
Step 4
选择“T010000,2”
[ON/OFF]按钮
选择“清洁装置”
