5-6 5 3. 基准标记位置 可以指定在基板和网板上分别设置或共同设置基准标记。按 [ 编辑 ] 按钮，显示如上图所示的设置对话框，在对话框中选择。 选择“基板和网板分别指定”时，基准标记位置坐标、基准标记类型、基准位置、原点坐标可以在基板和网板中分别指定。 选择“基板和网板共同指定”时，基准标记位置坐标、基准标记类型、基准位置、原点坐标可以在基板和网板中共同指定。 从“基板和网板分别指定”更改为“基板和网板共同指定”时，会显…
5-5
5
3.基板数据的设置
在 [ 印刷 ]-“基板”画面，确认和编辑下列项目。
3.1 基板标记与参数的设置
[印刷] -“基板”画面
1 4 5 62 3
[编辑]按钮
7
66507-N1-00
1. 基板基准标记
使用对位用基板基准标记时设置为“使用”，不使用时设置为“不使用”。
按右侧的 [ 编辑 ] 按钮，显示如在下图所示的对话框之后选择。
设置基板基准标记的对话框
66508-N1-00
2. 基准标记的类型
“基板基准标记”设置为“使用”时，该“基准标记类型”( 想要使用的标记个数 ) 从“1 点”〜“4 点”中选择。各标记的
形状可以不必相同。按右侧的 [ 编辑 ] 按钮，显示如上图所示的对话框之后选择。
+X
基板基准标记类型 (以2点为例)
(0, 0)
基板原点 (与基板坐标基准位置不一致时)
标记2
(X, Y)
标记1
(X, Y)
+Y
基板坐标基准位置
65500-N1-00
5-6
5
3. 基准标记位置
可以指定在基板和网板上分别设置或共同设置基准标记。按 [ 编辑 ] 按钮，显示如上图所示的设置对话框，在对话框中选择。
选择“基板和网板分别指定”时，基准标记位置坐标、基准标记类型、基准位置、原点坐标可以在基板和网板中分别指定。
选择“基板和网板共同指定”时，基准标记位置坐标、基准标记类型、基准位置、原点坐标可以在基板和网板中共同指定。
从“基板和网板分别指定”更改为“基板和网板共同指定”时，会显示确认对话框。按 [ 是 ] 按钮，基板基准标记中的“基
准标记位置坐标”、“基准标记类型”、“基准位置”、“原点坐标”参数会被复制到网板基准标记中。
n
要点
如果设置为“基板和网板共同指定”，无论是在基板参数还是在网板参数编辑“基准标记位置坐标”、“基准标记类型”、“基准位置”、
“原点坐标”，编辑内容都会自动反馈到另一方。
4. X、Y (mm)
输入以基板原点为基准的基板基准标记的 X、Y 坐标 (mm)。通过 [ 示教 ] 按钮也可以输入。如果是圆形、四方形、三角形等
标记时 , 输入其中心坐标。
参考
有关示教的详细内容，参阅第 7 章“1. 示教与跟踪”。
5. 标记 No.
输入基准标记使用的标记号码 ( 预先在标记画面中登录的号码 )。
6. 名称
输入“标记 No.”之后，该标记的名称 ( 预先在标记画面中登录的名称 ) 会自动显示。
7. 基板参数
基板参数 (1)
66509-N1-00
A、B. 基板尺寸 X、Y(mm)
输入基板的 X 方向 ( 基板传送方向 ) 和 Y 方向的尺寸 (mm)。自动运行状态下固定基板时 , 需将传送宽度 (W 轴 ) 尺寸控制在
Y+0.5mm 内。
基板尺寸X、Y
基板
传送轨
X [mm]
W=(Y+0.5mm)
Y [mm]
65501-N1-00
C. 基板厚度 Z (mm)
输入基板厚度 (mm)。
D. 备注
输入基板相关信息的备注栏。也可以不输入。
5-7
5

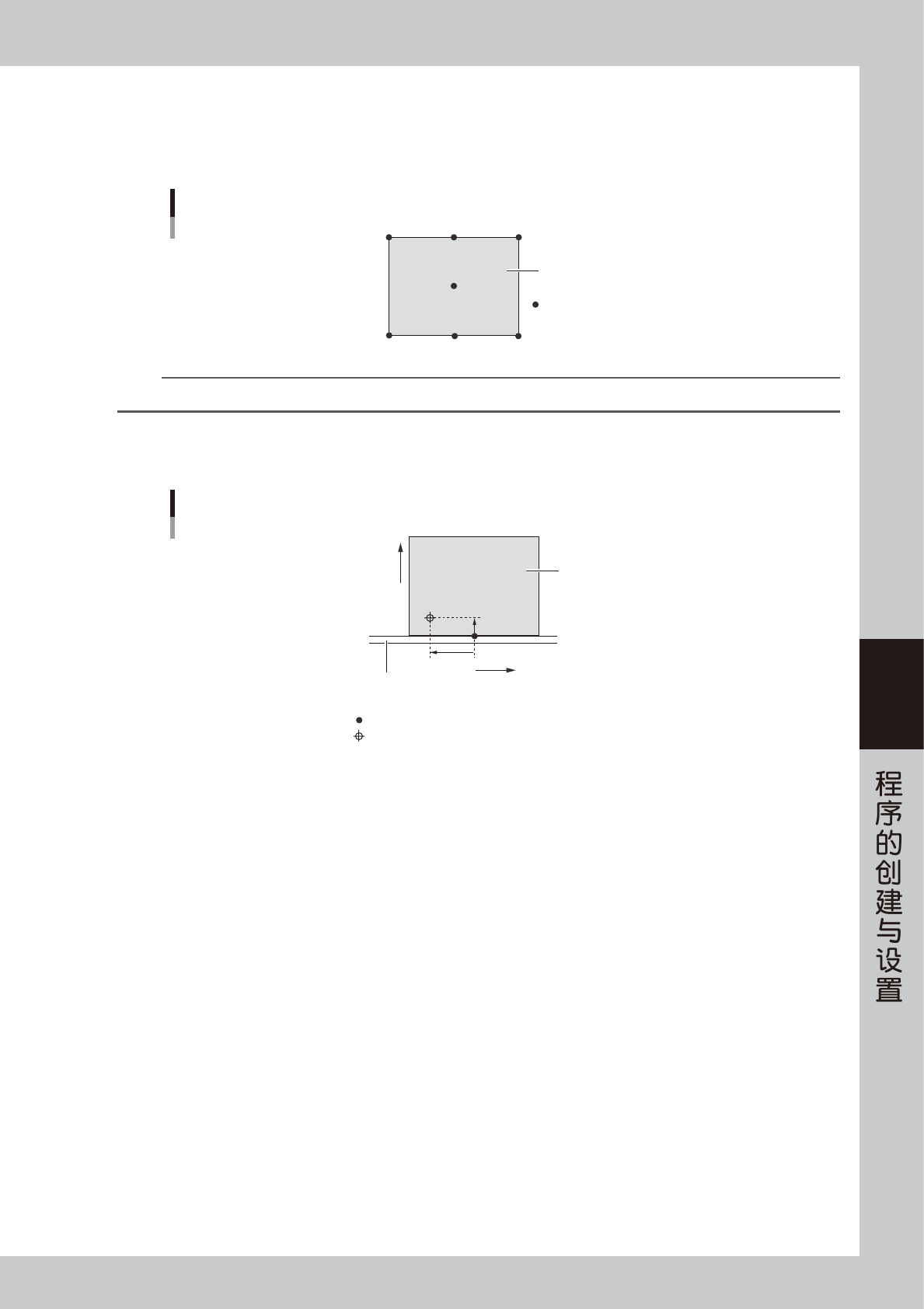

F. 基板基准位置
选择在基板上设置坐标时以基板的哪个位置为基准。从“基板中央”、“基板正前方”、“基板正后方”、“基板左前方”、
“基板右前方”、“基板左后方”、“基板右后方”中选择，默认值为“基板左前方”。基板上的所有坐标都以下图所示的
“基板基准位置”为基准。
基板基准位置
基板基准位置
基板
65502-N1-00
参考
基板上需要设置的坐标有“原点 XY”、“基板基准标记”、“检查坐标”。
G、H. 原点 X、Y(mm)
基板基准标记坐标的原点与“基板基准位置”不一致时，输入以“基板基准位置”为基准的基板原点的 XY 位置 (mm)。
基板基准位置和基板原点
-X
+X
+Y
+Y
固定侧(印刷机正面一侧)
传送轨
基板
基板坐标基准位置(基板正前方)
基板原点
65503-N1-00
I. 空转时间 ( 秒 )
通常形状的基板设置为 1 秒。
特殊形状的基板 ( 缺口、中空等 )，传送部出口传感器在传出基板时容易误识别。此时，如果设置了空转时间，基板检测传
感器 OFF 之后，传送带还会按指定的时间继续运转传出基板。在 0 〜 9 秒的范围内输入。
J. 吸附基板
只有选配了基板吸附装置的印刷机才可以使用，一般设置为“不使用”。印刷有翘曲的基板、薄型基板时设置为“使用”，可
以从基板下面吸附、固定基板。此参数设置为“使用”时，需设置“吸附计时”、“基板吸附动作流程”。
K. 吸附时间 ( 毫秒 )
如果“吸附基板”的参数设置为“使用”，需设置吸附时间 ( 毫秒 )。即顶板上升完毕至下一动作开始之间的停顿时间。此功
能仅对选配有基板吸附装置的印刷机有效。
L. 基板吸附流程
只有当“吸附基板”参数设置为“使用”时才有效。选择吸附基板的动作是在“夹固前”还是在“夹固后”进行。
M. 侧夹板
选择“使用”或“不使用”从侧面固定基板的侧夹板。
O. 压板
设置“使用”或“不使用”从基板上面按压基板边缘的压板。
一般设置为“使用”。使用压板，可以矫正固定时基板翘边的现象。
Q. 基板按压器 ( 选配 )
设置“使用”或“不使用”矫正基板整板上拱现象的基板按压器 ( 只有选配了基板按压器的印刷机才可以使用 )。
R. 按压时间 ( 毫秒 )
使用选配的基板按压器时，设置按压的时间。
