2-12
2
4
显示“已作好切断电源所需的全部准备”对话框之后，按 [OK] 按钮。
应用程序自动退出。
e
5
按紧急停机按钮。
显示紧急停机确认对话框之后，按紧急停机按钮，再按 [OK] 按钮。
6
切断印刷机的电源。
画面显示可以切断电源之后，向左旋转印刷机的电源主控开关至 OFF。
c
注意
无视关机顺序，强制切断电源，是导致数据和机器受损的重要原因。
c
注意
关闭电源之后，需要重新启动印刷机时务必间隔 2 秒钟以上。无视操作顺序，强制启动，会导致启动发生故障。
2-13
2
3.操作画面的说明
操作机器之前，必须充分了解软件画面的基本构成和操作方法。
n
要点
标准规格时，因没有键盘和鼠标，所有操作都通过触摸屏进行。输入参数时，会显示编辑框，可以通过触控笔操作和输入。
3.1 操作画面的基本构成
操作画面由“状态区”、“按钮区”、“自由区”构成。

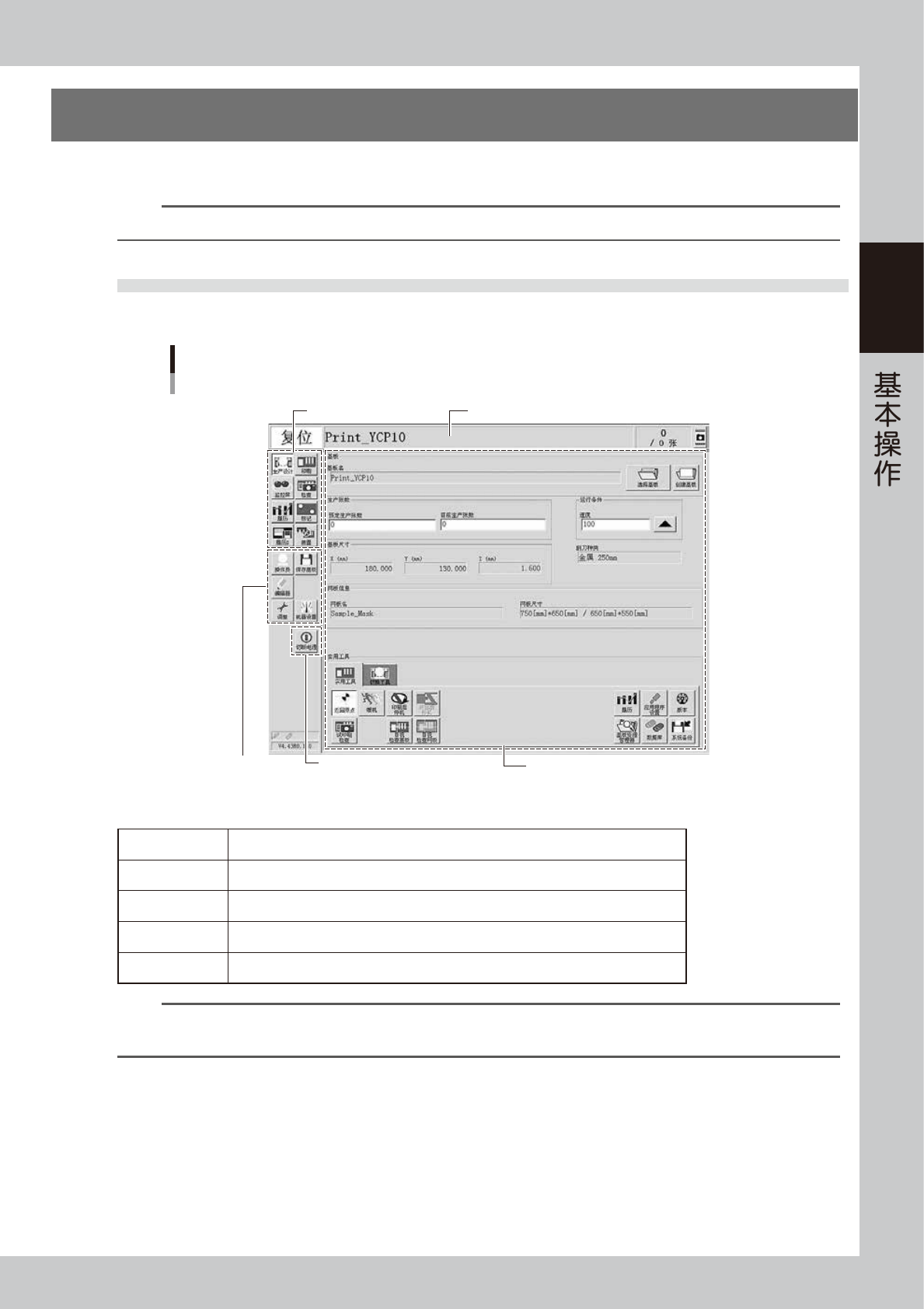

画面构成例
选择基板后的生产设计画面
按钮区1
按钮区2 按钮区3
状态区
自由区
66206-N1-00
■ 画面上的区域
状态区 左端显示印刷机的当前状态，中央显示选择的基板名，右端显示基板的生产张数。
按钮区
1
使用菜单按钮可以选择操作用的主要菜单。随所按按钮，“自由区”的画面内容自动切换。
按钮区
2
启动辅助功能的按钮。
按钮区
3
设有关闭印刷机电源的 [ 切断电源 ] 按钮。
自由区 显示由菜单按钮选择的操作画面。
参考
使用按钮区的菜单按钮，可以将自由区切换到与按钮对应的操作画面。
各操作画面的按钮功能与设置项目的详细内容，请参阅第 4 章〜第 7 章的内容。
2-14
2
3.2 各种按钮与输入框
可以使用操作画面上的各种按钮、选项卡和输入框。

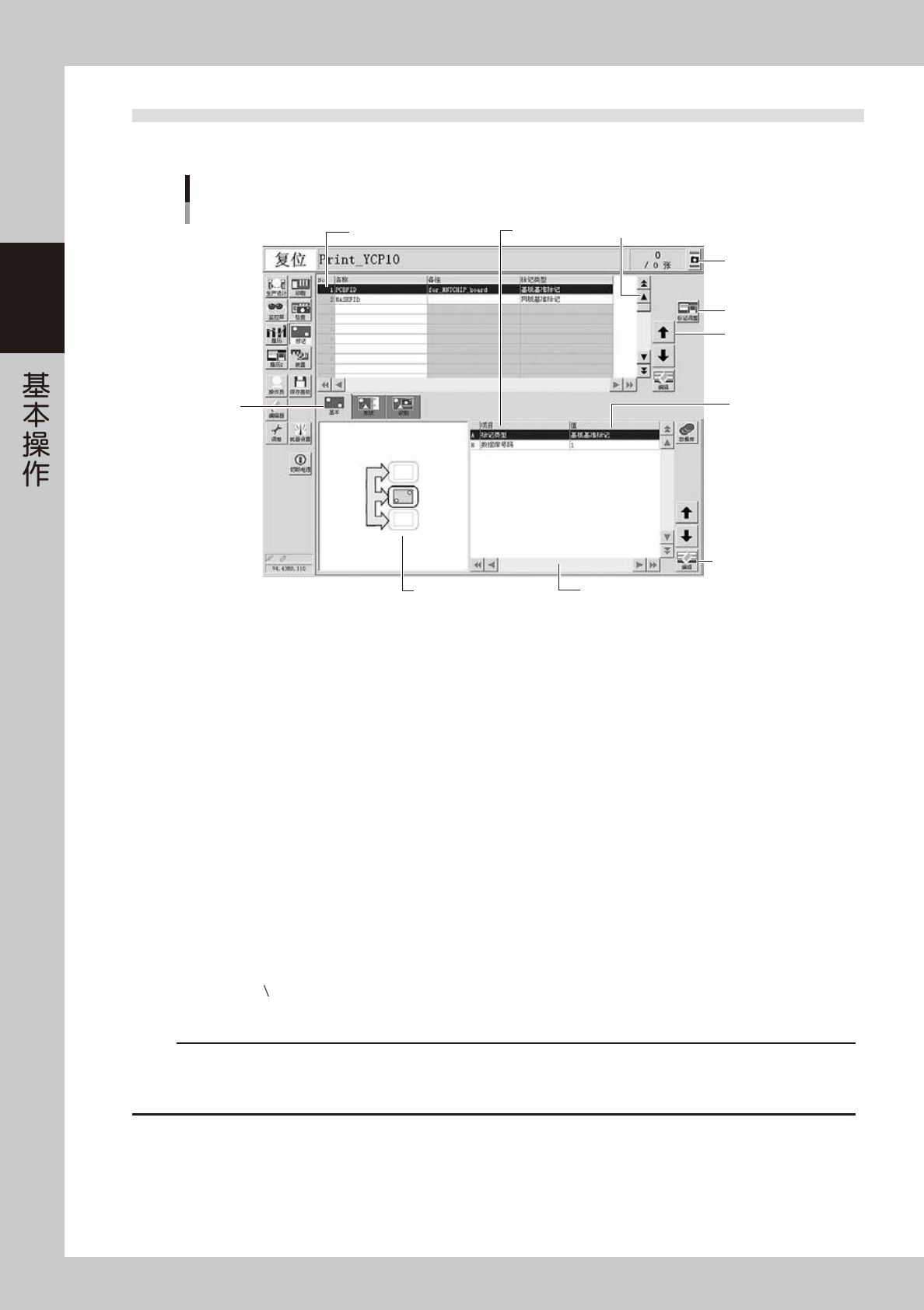

操作画面示例
以“标记”画面为例
数据No.列表
编辑按钮
1
1
2
3
6
5
7
4
参数列表
66207-N1-10
1. 滚动条与滚动按钮 ( 纵、横 )
查阅数据 No. 列表、参数列表时，当前画面无法完全显示所有项目时使用。
2. 操作按钮
根据目的，打开下一操作画面和对话框时使用。
3. 行移动按钮
查阅数据 No. 列表、参数列表时，逐行上下移动光标时使用。
4. 参数输入框
选择和输入参数。用键盘操作时，双击即可编辑。
用触摸屏操作时，按画面右下的 [ 编辑 ] 按钮，弹出编辑框后再输入。
5. 选项卡
选择选项卡，可以切换到参数的输入画面。
6. 辅助画面
用插图等形式显示对参数的输入有帮助的信息。参数列表的编号与辅助画面内的字母对应。
7. 截图按钮
对显示的图像进行截图。
截图数据保存在 D: ScreenShot 之下的以日期为名称的文件夹中 (JPG 格式，文件夹最大约 10MB)。
若将 USB 存储器插入 USB 端口中进行系统备份，USB 中会自动生成“ScreenShot”文件夹并获取保存在印刷机中的截图数据。
c
注意
‧
USB 存储器，请务必使用本公司指定的 USB 存储器。
‧
若在 [ 生产设计 ] - [ 应用程序设置 ] -“信息”选项卡画面按 [ 截图 ] 按钮，将保存截图数据的位置设置在其它任意位置时，即使
进行系统备份，USB 存储器中也无法获取截图数据。
