3-4 3 2.1.3 Z 轴 Z轴的加油位置 滚珠丝杆 滚珠丝杆 润滑油枪 ： 用手涂抹 ： 55303-N1-00 加油部位 加油位置 频率 加油方法 Z 轴滚珠丝杆 4 每月 用手涂抹
3-3
3

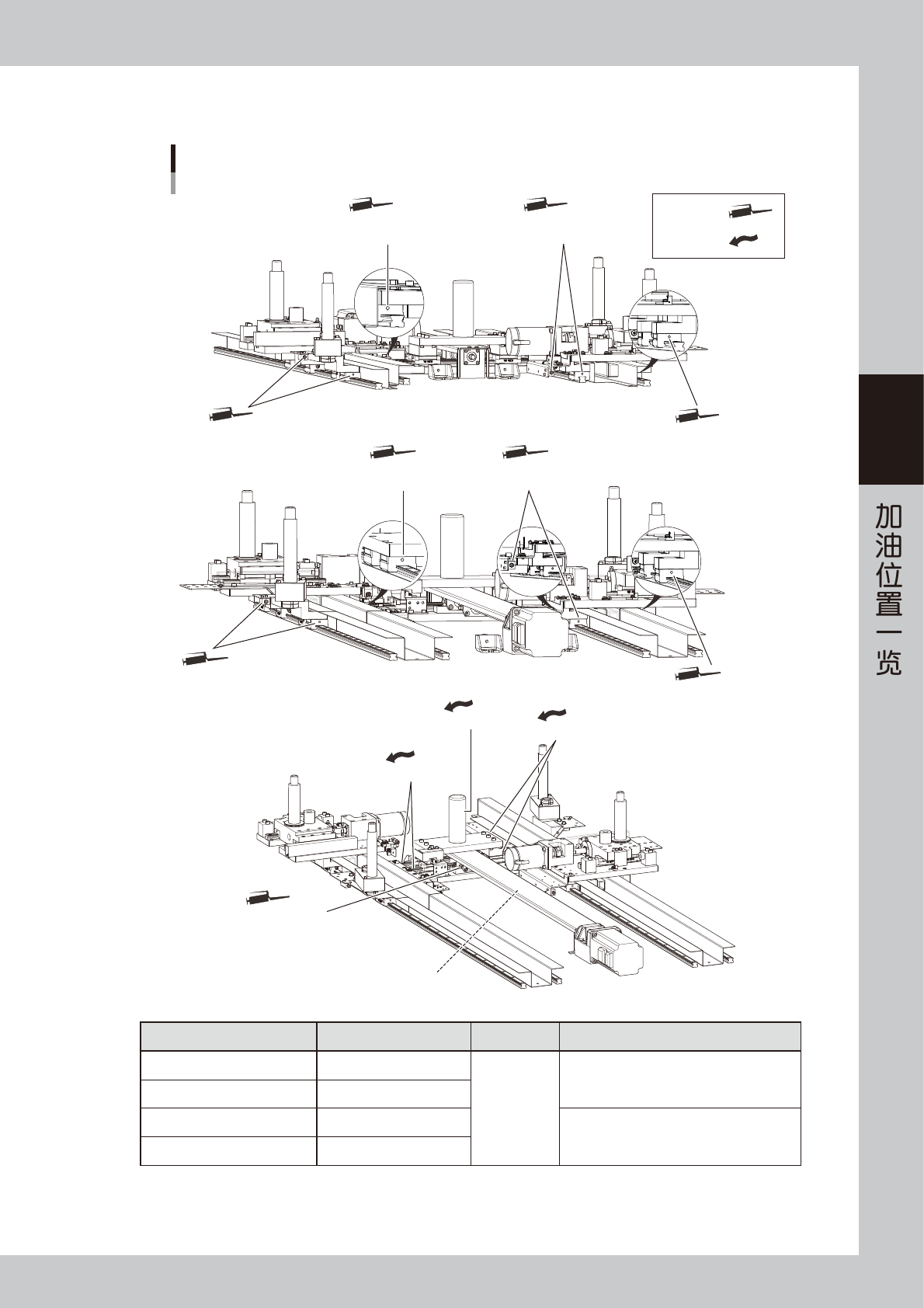

2.1.2 Y 轴
X方向导轨
Y轴滚珠丝杆
Y轴的加油位置
润滑油枪 ：
用手涂抹 ：
Y轴滚珠丝杆部
润滑油注油嘴
Y轴导轨部
润滑油注油嘴
Y轴轴柱
X方向导轨
Y轴导轨部
润滑油注油嘴
Y轴导轨部
润滑油注油嘴
Y轴导轨部
润滑油注油嘴
Y轴导轨部
润滑油注油嘴
Y轴导轨部
润滑油注油嘴
Y轴导轨部
润滑油注油嘴
Y轴导轨部
润滑油注油嘴
55302-N1-00
加油部位 加油位置 频率 加油方法
Y
轴导轨
12
每月
润滑油枪
Y
轴滚珠丝杆
1
Y
轴轴柱
1
用手涂抹
X
方向导轨
4
3-4
3

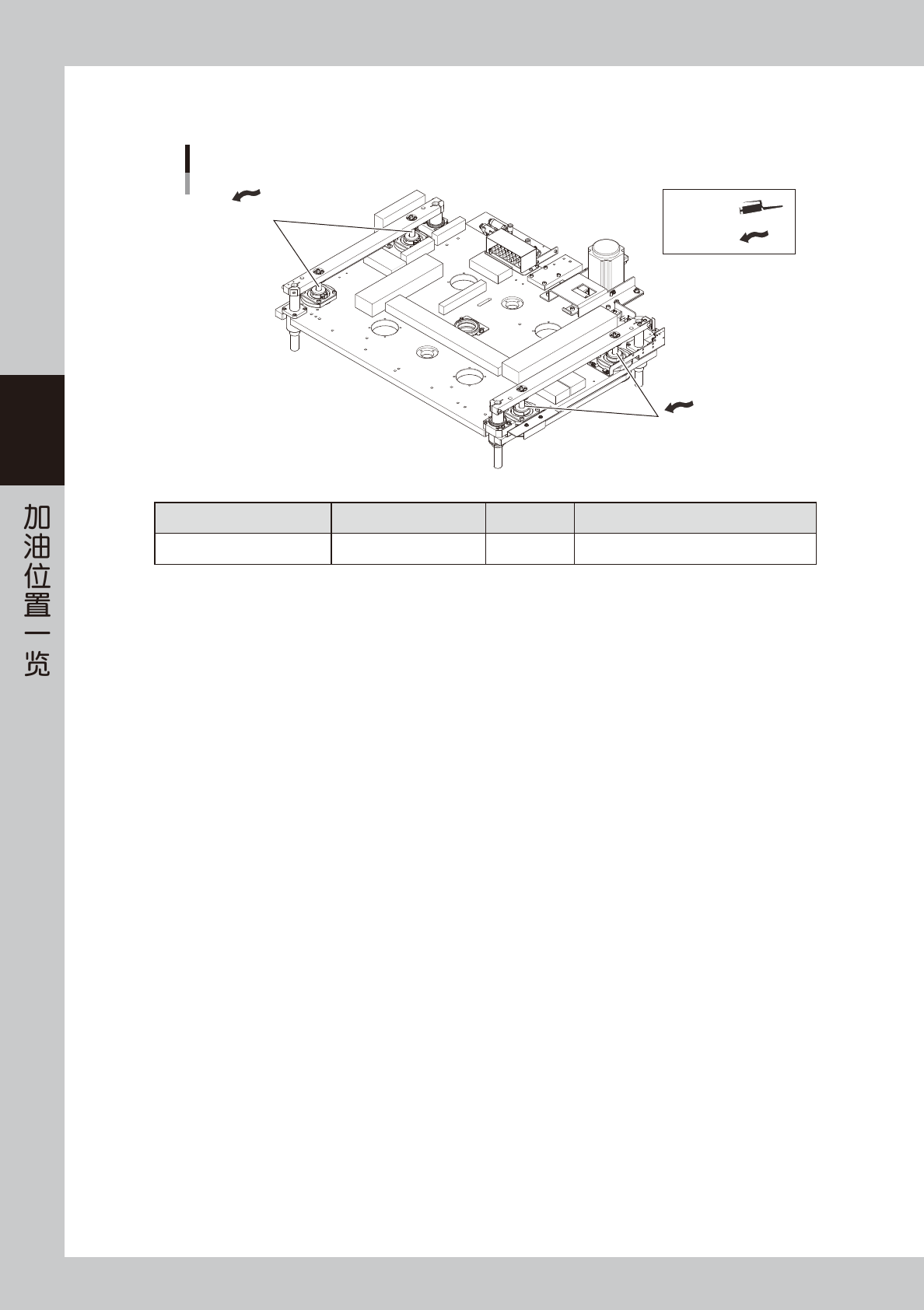

2.1.3 Z 轴
Z轴的加油位置
滚珠丝杆
滚珠丝杆
润滑油枪 ：
用手涂抹 ：
55303-N1-00
加油部位 加油位置 频率 加油方法
Z
轴滚珠丝杆
4
每月 用手涂抹
3-5
3

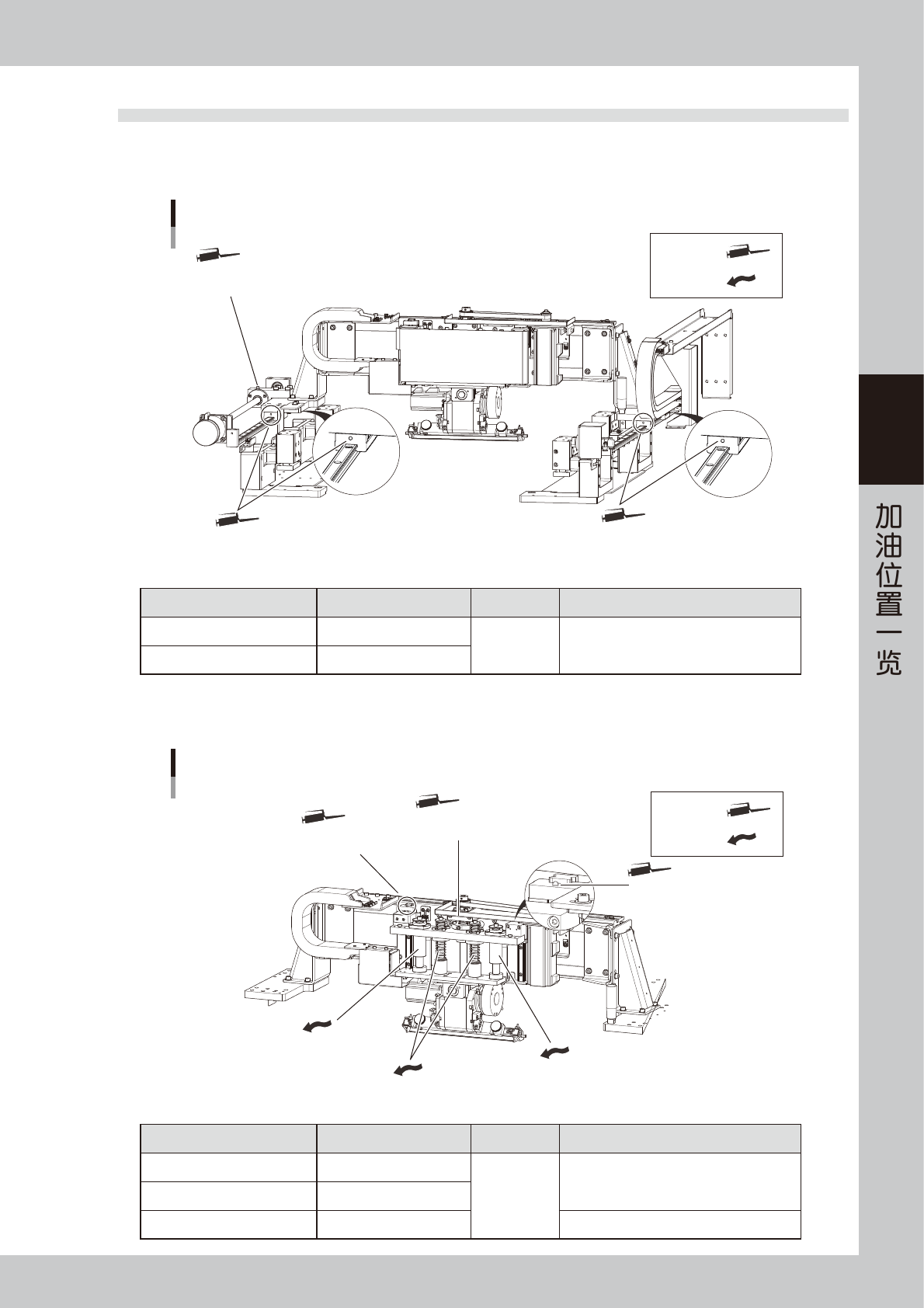

2.2 印刷头部
2.2.1 SY 轴
SY轴滚珠丝杆部
润滑油注油嘴
润滑油枪 ：
用手涂抹 ：
SY轴的加油位置
SY轴导轨部
润滑油注油嘴
SY轴导轨部
润滑油注油嘴
55304-N1-00
加油部位 加油位置 频率 加油方法
SY
轴导轨
4
每月 润滑油枪
SY
轴滚珠丝杆
1
2.2.2 SZ 轴
导轴
导轴
弹簧
润滑油枪 ：
用手涂抹 ：
SZ轴的加油位置
SZ轴滚珠丝杆部
润滑油注油嘴
SZ轴导轨部
润滑油注油嘴
SZ轴导轨部
润滑油注油嘴
55305-N1-00
加油部位 加油位置 频率 加油方法
SZ
轴导轨
2
每月
润滑油枪
SZ
轴滚珠丝杆
1
导轴、弹簧
4
用手涂抹
