2.5 吸入式鼓风机部
2.5.1 鼓风软管导槽
吸入式鼓风机部的加油位置
鼓风软管导槽
润滑油枪 ：
用手涂抹 ：
55310-N1-00
加油部位 加油位置 频率 加油方法
鼓风软管导槽
1
更换鼓风软管时 用手涂抹
2.6 清洁装置部
清洁装置的加油位置
Y方向导轨部
润滑油注油嘴
润滑油枪 ：
用手涂抹 ：
55311-N1-00
加油部位 加油位置 频率 加油方法
Y
方向导轨
2
每月 润滑油枪
A-1
A
1.印刷机规格
1.1 气压调节部
1.1.1 主气压调节部
印刷机正面盖板内装有气压调节部，调节供给给本机气动部的压缩空气的压力。气压调节部需设置为如下所示的值。
c
注意
用气压调节器调节气压之前，请先确认供给给本机的气源压力是否在 0.45MPa 〜 0.70MPa 范围以内。

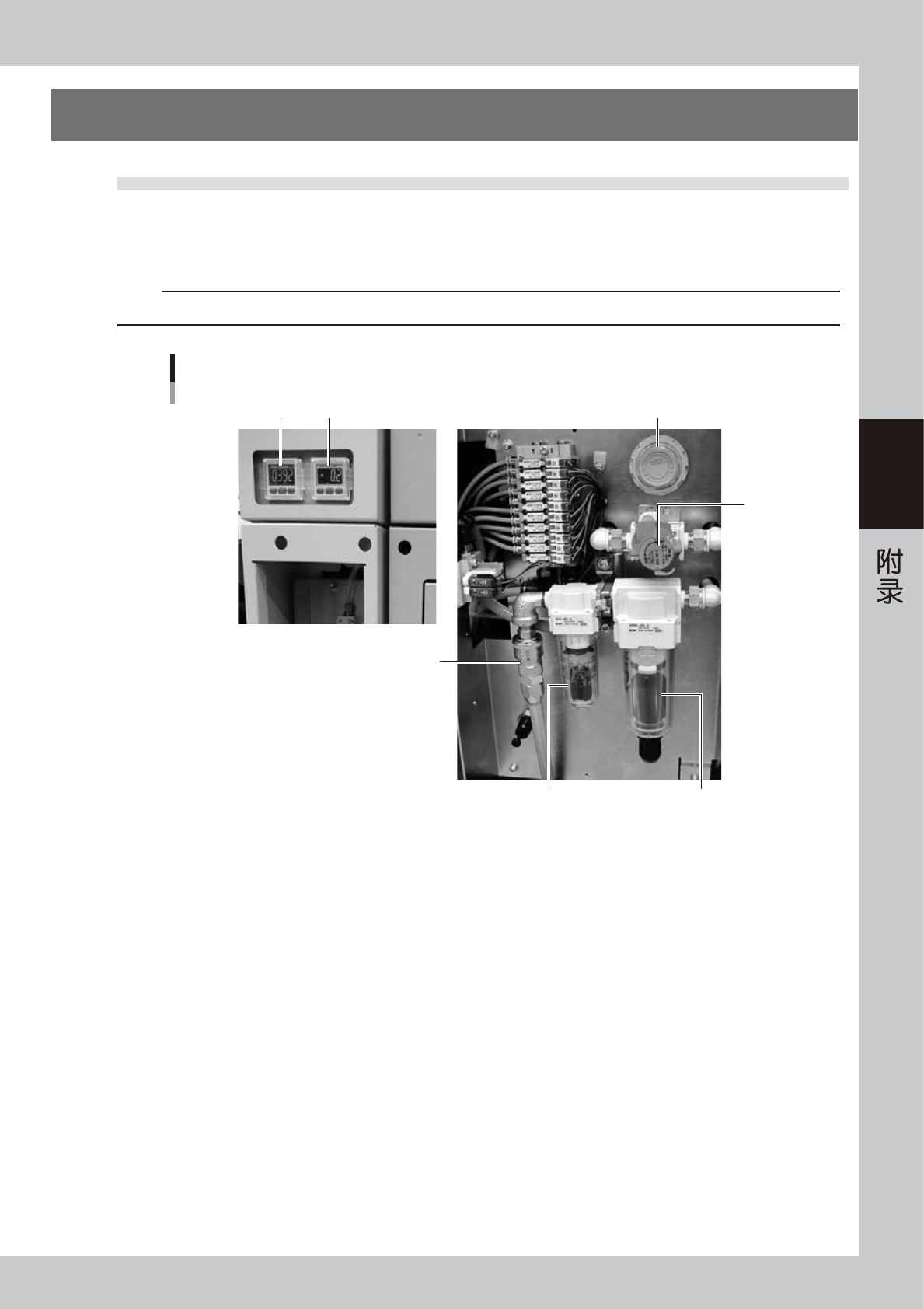

气压调节部与气源接口
空气过滤器油雾过滤器
4
31 2
5
55A00-N1-00
1. 主气压表
显示设定气压。转动气压调节器，将设定气压调节在下述范围以内。
‧
设定气压 ：0.40MPa 〜 0.41MPa
2. 负压表 ( 清洁装置吸引用 )
显示清洁装置的负压。
3. 气压调节器
调节供给给本印刷机的压缩空气的气压。转动气压调节器，使主气压表显示为 0.40MPa 〜 0.41MPa。
4. 供气 / 排气开关
向右旋转此开关，可以切断供气。此外还可以排出气路内的残留气体。
5 气源接口
连接装有日东工器快速接头 40SH 的内径在 8mm 以上的空气软管，并使用通过空气干燥器和空气过滤器净化过的压缩空气。
