5-42
5
5
[ 图像对位 ] 按钮。
如果通过对位确认发现有偏位现象,按 [ 图像对位 ] 按钮,打开“图像对位”画面,在画面上调整位置。
( 若未发生偏位,则无需调整。)
1. 按箭头按钮,使图像向 XY 方向移动,直至偏移消失。随移动量的变化,箭头按钮上方的“偏移量 X”
“偏移量 Y”的显示也会随之变化。
2. 位置一旦对齐,按 [ 设定偏移量 ] 按钮。
“多点确定数”显示框的显示变为“1”
3. 想要对其它坐标也进行对位调整时,选择该坐标,并按相同步骤反复操作。
“多点确定数”显示框中的数值随调整的点数而增加。

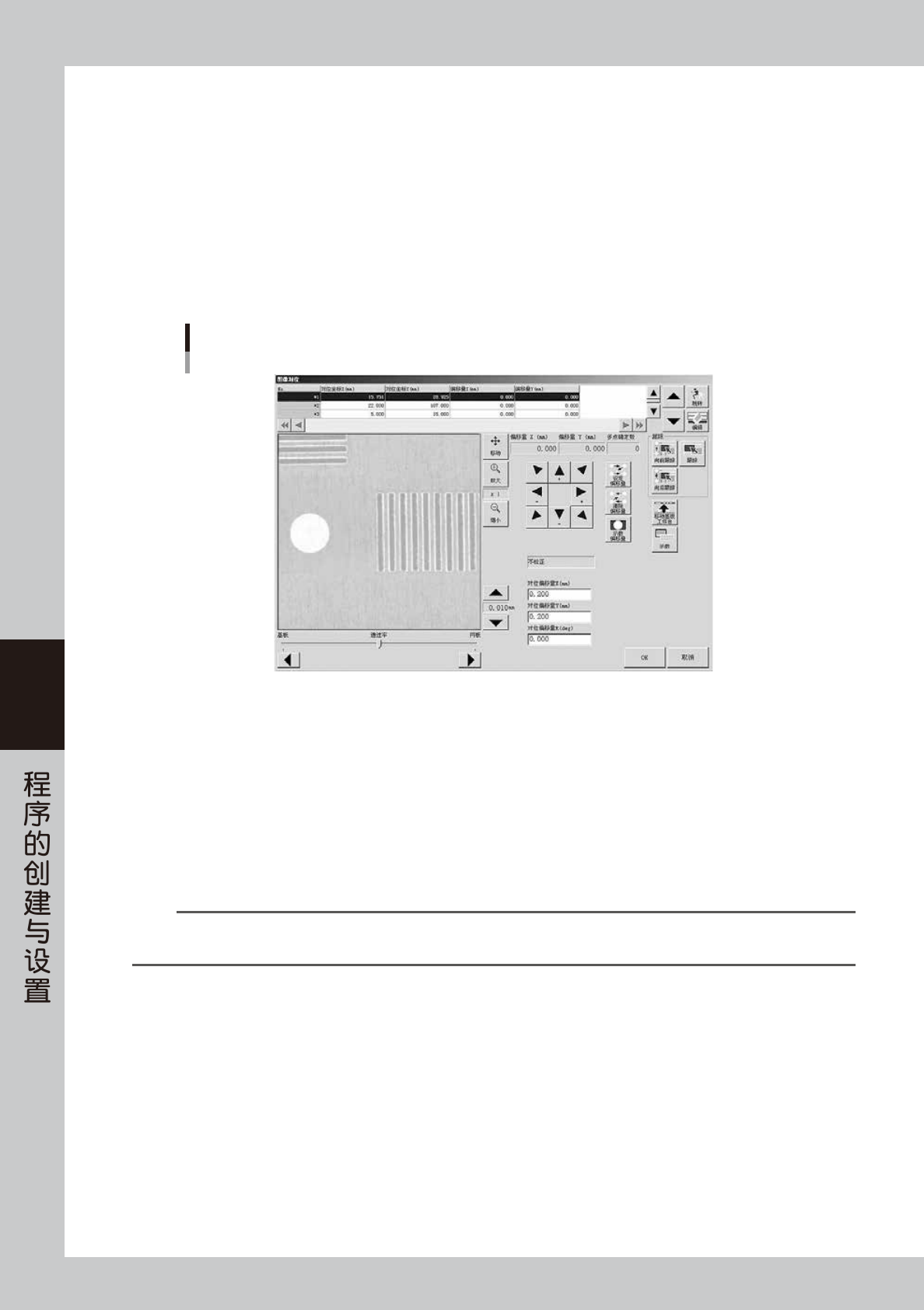

“图像对位”画面
66542-N1-00
6
对需要确认的坐标进行对位调整后,按 [ 示教偏移量 ] 按钮。
以调整过的所有偏移量为基础,自动计算出整个基板的偏移量,并显示在画面下部的“对位偏移量 X”
“对位偏移量 Y”“对位偏移量 R”显示框中。
需要清除已输入的偏移量重新进行对位调整时,按 [ 清除偏移量 ] 按钮。
7
[OK] 按钮,更新对位偏移量。
在此处调整的偏移量会自动输入到刮刀数据的“去程对位偏移量 XYR”“返程对位偏移量 XYR”栏中。
无需更新对位偏移量时,按 [ 取消 ] 按钮。
n
要点
因受基板或网板的伸长影响,需要使基板中心以外的点作为基准对齐印刷位置时,可以先调整中心位置与 R 偏移使偏移量更新之
后再对需要对准的点进行图像对位。
8
关闭“图像对位确认”对话框。
按照画面的提示,传出基板。
5-43
5
9.试印刷
创建完数据并对齐基板与网板的位置之后进入生产之前,需进行试印刷,通过试印刷对印刷条件与印刷精度进行
确认和必要的调整。进行试印刷时,建议和滚动运行时一样,在基板表面贴上透明胶纸后再印刷。
n
要点
用新建的基板程序印刷时,必须进行试印刷之后再开始生产。对已经生产过的基板,建议在日常作业之前也进行试印刷。
1
[ 试印刷 ] 按钮。
[ 生产设计 ] -“切换工具”选项卡画面的 [ 试印刷 ] 按钮。
[试印刷]按钮
[试印刷]按钮
66543-N1-00
2
按照操作画面的提示,将基板传入传送轨。
如果基板已固定在传送轨上,可省略本步骤。
基板一旦被固定在传送轨上,机器就会自动开始识别基板基准标记、网板基准标记。
( 不使用基准标记时,会跳过识别。)
基准标记识别画面
以基板基准标记为例
66544-N1-00
5-44
5
3
确认试印刷已经开始。
识别标记结束之后,基板工作台被固定在印刷位置,印刷机自动开始试印刷。
4
试印刷完成之后,按照画面的提示,传出基板。
n
要点
在操作画面上目视检查试印刷的印刷状态时,必须在基板仍固定在传送装置的状态下进入下一步骤。
5
确认印刷状态。
e
已经传出基板时
如果在前 1 个步骤中已传出基板时,则按下紧急停机按钮,从传送轨上取下基板,目视确认该基板的
印刷状态。
基板还固定在传送轨上时
按照下述要领,在操作画面上目视检查基板的印刷状态。
1. 打开生产设计画面的“实用工具”选项卡画面,按 [ 目视检查基板 ] 按钮。
打开“目视检查基板”画面。
“目视检查基板”画面
[目视检查基板]按钮
66545-N1-00
