1-1
1
1.YCP10 印刷机

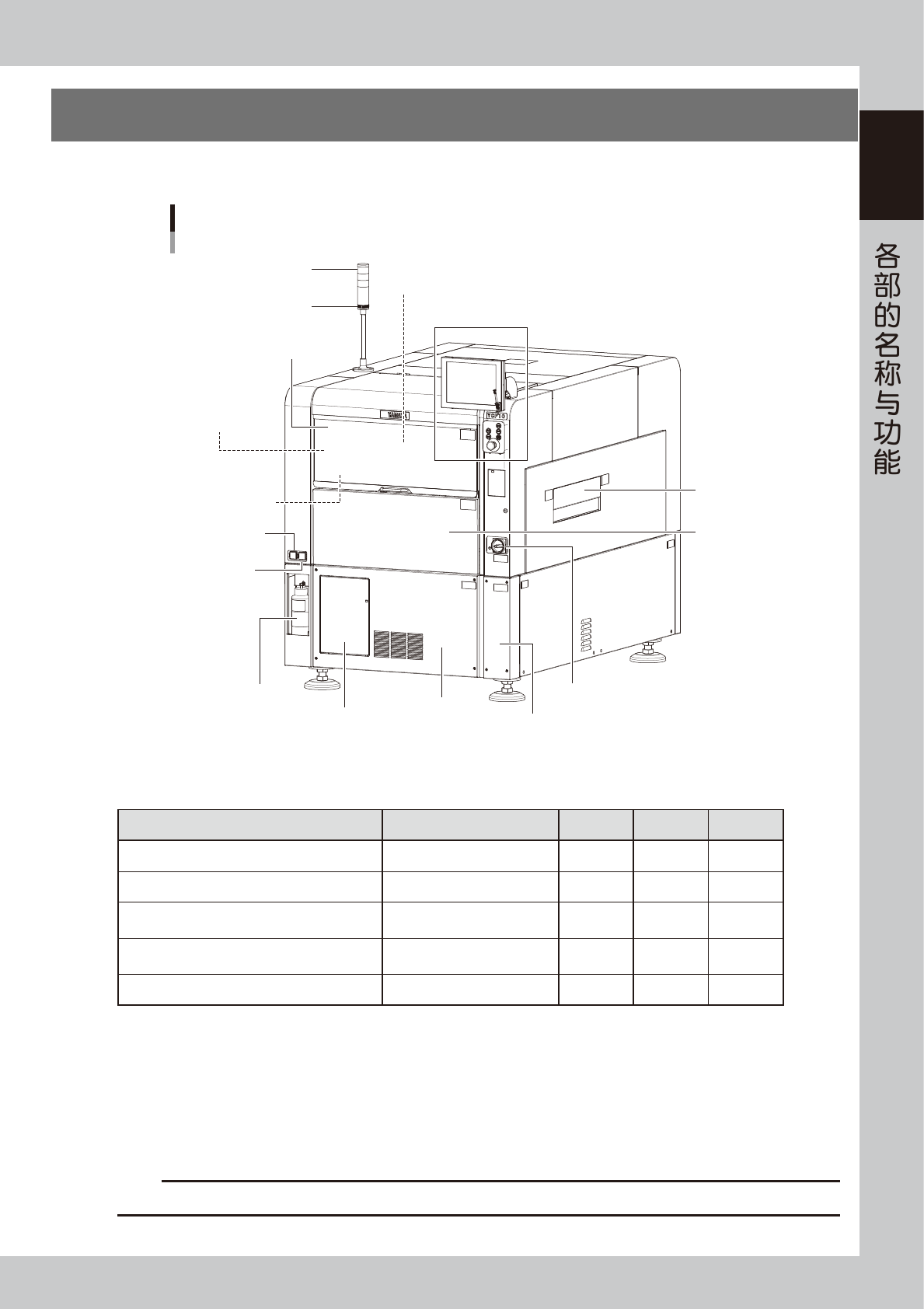

装机后的 YCP10 印刷机外观，如下图所示。从下页开始对各部作详细介绍。
YCP10印刷机
正面
指示灯
操作、输入部
电源主控开关
上部机门 (安全机盖)
侧夹板用
气压调节器
气压表
清洁装置用
负压表
主气压表
正下方盖板
正下方盖板门
传送装置
(印刷工作台下部)
印刷部
(刮刀头、印刷工作台)
蜂鸣器
正面右下方盖板
正面盖板
安全闸门
(防止手误入)
清洁剂瓶
65100-N1-10
■ 指示灯
印刷机的实时状态分别以绿、黄、红或绿、白、蓝三色指示灯显示 ( 可从 2 种配色类型中选择颜色 )。
状态 例 绿色 红色 / 白色 黄色 / 蓝色
自动运行、滚动运行、对位运行、暖机运行 亮灯
紧急停机状态 亮灯
系统发生错误时
--- 蜂鸣器鸣响 ---
·过电流
·超过次级极限等
亮灯
运行、基板程序发生错误时
--- 蜂鸣器鸣响 ---
·报错停机、
·因联锁而停机的状态
亮灯
材料无法使用 ·锡膏用完等 亮灯
■ 蜂鸣器
印刷机发生异常或错误等时，蜂鸣器鸣响报警 ( 左右转动蜂鸣器所带的圆环可以调节音量 )。
■ 上部机门 ( 安全机盖 )
打开该机门，印刷机立即进入与紧急停机相同的状态，停止运行。运行过程中，必须关闭该机门。
■ 电源主控开关
打开或关闭印刷机的电源，向右旋转为接通电源。
c
注意
再次接通电源时，必须间隔 2 秒钟以上。
1-2
1
■ 侧夹板用气压表、气压调节器 ( 印刷机内左侧 )
显示、调节驱动侧夹板的气压。详细内容，请参阅附录“1.1.2侧夹板用气压调节部”。
■ 安全闸门 ( 防止手误入 )
为防止运行过程中手误入可动部而设计的闸门，同时还可以有效防止基板被误传入。
■ 传送装置
传送装置安装在印刷工作台的下方。详细内容，请参阅本章“4.传送装置”。
■ 印刷部
印刷部由刮刀头和印刷工作台组成。详细内容，请参阅本章“3.印刷部”。
■ 主气压表
显示供给给印刷机的压缩空气的气压。详细内容，请参阅附录“1.1.1主气压调节部”
■ 负压表
显示清洁装置用的负压。
■ 正面盖板
正面盖板内装有传送装置、清洁装置和视觉相机装置。详细内容，请参阅本章“4.传送装置”、“5.清洁部”和“6.视觉相
机装置”。
■ 清洁装置 ( 正面盖板内 )、清洁剂瓶 ( 正面左下方 )
使用清洁卷纸擦去印刷网板上附着的锡膏。详细内容，请参阅本章“5.清洁部”。
■ 吸入式鼓风机 ( 正下方盖板内 )
吸出粘附在印刷网板上的锡膏。详细内容，请参阅本章“5.2吸入式鼓风机”。

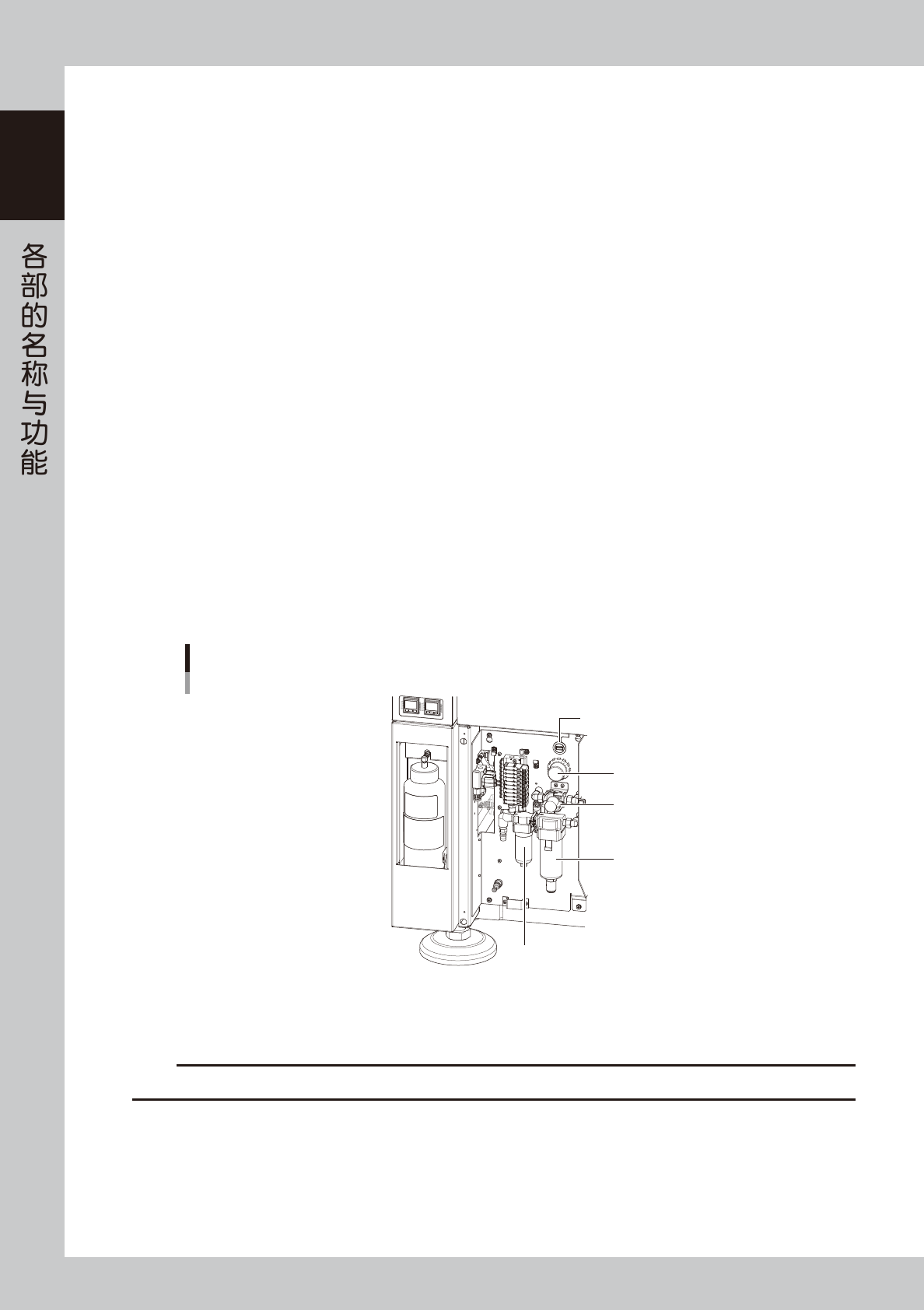

■ 正下方盖板、正下方盖板门
盖板内右侧装有逆变器与吸入式鼓风机。
打开盖板门，里面装有主气压调节器、供气 / 排气开关、USB 端口、油雾过滤器、空气过滤器。
运行过程中必须关闭该盖板门。
供气/排气开关
油雾过滤器
空气过滤器
主气压调节器
USB端口
正下方盖板门内部
65122-N1-00
■ USB 存储器用端口 ( 正下方盖板门内 )
将保存在印刷机中的基板程序等备份到 USB 存储器时使用。运行 USB 存储器时，必须关闭该盖板门。
c
注意
该 USB 存储器用端口，请勿插入选购件键盘的 USB 插头。
■ 主气压调节器、供气 / 排气开关
调节供给给印刷机的压缩空气的气压。详细内容，请参阅附录“1.1.1主气压调节部”。
■ 正面右下方盖板
盖板内装有各装置用的电流断路器与电源连接端子。详细内容，请参阅附录“1.2电源连接部”。
1-3
1

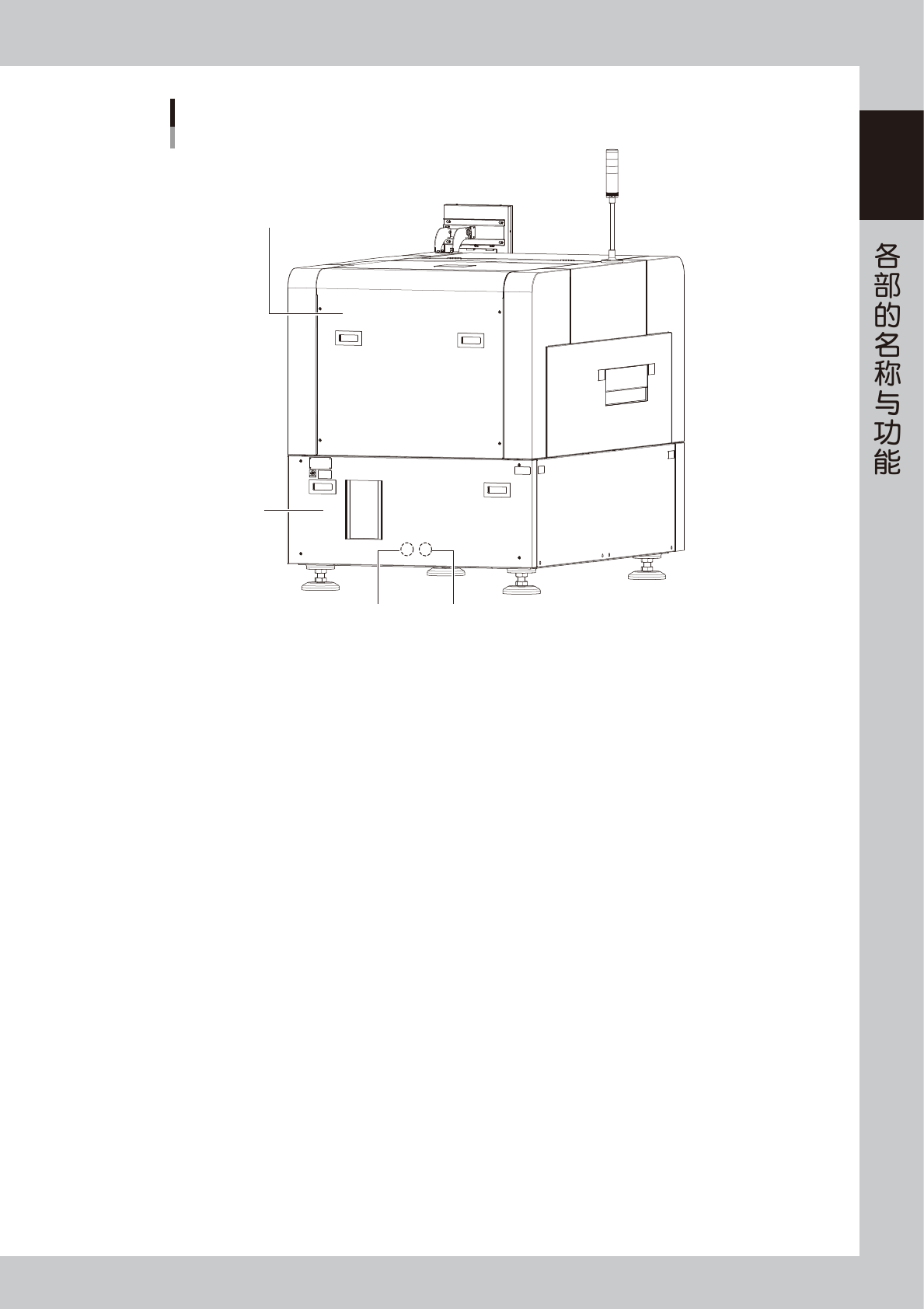

YCP10印刷机
背面
背面机门
背面下方盖板
Previous Interface Next Interface
65101-N1-00
■ 背面机门
运行中，必须关闭该机门。
■ 背面下方盖板
背面下方盖板内装有系统主板、电源板、伺服控制板、视觉板等板卡类。
■ 机器间连接用接口 ( 背面下方盖板内 )
背面下方盖板内装有与前工序机与后工序机连接用的接口。详细内容，请参阅附录“1.3机器间输入、输出用接口”。
