7-22 7 4.5 [ 装置 ] -“清洁装置”画面 在 [ 装置 ] -“清洁装置”画面，可以手动操作清洁装置，还可以在示意图上确认清洁装置传感器的状态。 下面，介绍各按钮的功能。 [装置] -“清洁装置”画面 5 6 7 8 4 3 2 1 66722-N1-00 ■ 操作按钮 按钮名 功能 1 [ 移动轴 ] 按钮 打开“移动轴”画面 ( 参阅本章前述“4.1 ‘移动轴’画面”)。 2 [ 自动清洁 ] 按钮 自动清洁网板背面…
7-21
7

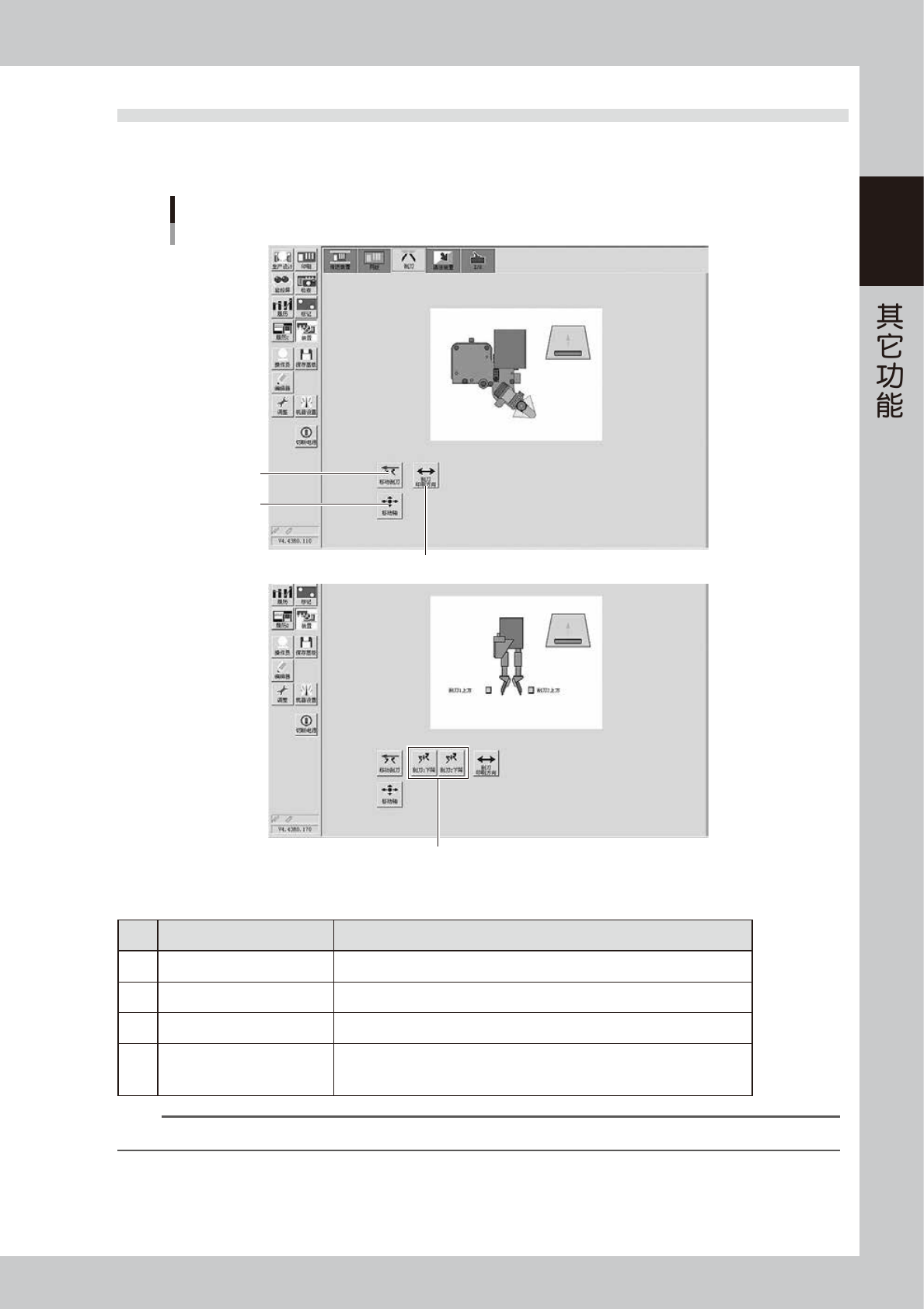

4.4 [ 装置 ] -“刮刀”画面
在 [ 装置 ] -“刮刀”画面，可以手动操作刮刀头，还可以在示意图上确认刮刀头传感器的状态。
下面，介绍各按钮的功能。
[装置] -“刮刀”画面
3
4
1
2
〈3S刮刀〉
〈双刮刀〉
66721-N1-10
■ 操作按钮
按钮名 功能
1
[ 移动刮刀 ] 按钮 将刮刀移到装卸位置 ( 前侧 ) 或退避位置 ( 里侧 )。
2
[ 移动轴 ] 按钮 打开“移动轴”画面 ( 参阅本章前述“4.1‘移动轴’画面”)。
3
[ 刮刀印刷方向 ] 按钮 切换刮刀的印刷方向。
4
[刮刀1下降]按钮
[刮刀2下降]按钮
( 仅限双刮刀规格 )
使刮刀 1 或刮刀 2 上下移动。
参考
读入基板程序之后或按下操作面板的 [RESET] 按钮之后，刮刀的印刷方向首先从前侧向里侧移动。之后，交替切换印刷方向。
7-22
7
4.5 [ 装置 ] -“清洁装置”画面
在 [ 装置 ] -“清洁装置”画面，可以手动操作清洁装置，还可以在示意图上确认清洁装置传感器的状态。
下面，介绍各按钮的功能。
[装置] -“清洁装置”画面
5
6
7 8
4
3
2
1
66722-N1-00
■ 操作按钮
按钮名 功能
1
[ 移动轴 ] 按钮 打开“移动轴”画面 ( 参阅本章前述“4.1‘移动轴’画面”)。
2
[ 自动清洁 ] 按钮 自动清洁网板背面。
3
[ 手动清洁 ] 按钮 用手清洁网板背面时，按此按钮。
4
［清洁装置上升 / 下降］按钮 使清洁装置上升或下降。
5
[ 卷动卷纸 ] 按钮 按一定间距卷动清洁用卷纸 ( 下侧卷纸 )。
6
[ 固定卷轴 ] 按钮 解除清洁用卷纸卷轴的固定状态。再次按下该按钮，则固定卷轴。
7
[ 清洁剂泵 ] 按钮 使清洁剂喷到卷纸上。
8
连结 连结清洁装置，或松开清洁装置的连结。
7-23
7
4.6 [ 装置 ] -“I/O”画面
在 [ 装置 ] -“I/O”画面，可以确认 I/O 信号状态，打开或关闭输出信号。下面，介绍该画面的使用方法。
[装置] -“I/O”画面
1
3
5
7
4
2
6
66723-N1-00
■ 项目、操作按钮
项目、按钮名 功能
1
“输出信号”下拉框 从输出信号下拉框中选择需要查看信号状态的装置。
2
输出信号的状态
数字信号的输出状态以二进制 (1 和 0) 显示。
各信号以字母与数字显示，例如“T00275”。
选择各信号时，用鼠标点击表格中的二进制数字，或用箭头按钮移动光标。
3
[ON/OFF] 按钮
按该按钮，打开或关闭光标选定的输出信号。
([8bitON/OFF] 按钮，目前尚未使用 )
4
输出信号的注释部 显示光标所在行的输出信号名和“0”、“1”的含义。
5
“输入信号”下拉框 从输入信号下拉框中选择需要查看信号状态的装置。
6
输入信号的状态
数字信号的输入状态以二进制 (1 和 0) 显示。
各信号以字母与数字显示，例如“N005E0”。
选择各信号时，用鼠标点击表格中的二进制数字，或用箭头按钮移动光标。
7
输入信号的注释部 显示光标所在行的输出信号名和“0”、“1”的含义。
