xxvi 3.4 警告标贴的张贴位置 为了安全使用机器，如下图所示，在设备各个部位张贴了警告标贴，务必严格遵守标贴指示。此外，关于本节所 示警告标贴以外的安全注意事项，请参阅本章“1. 关于安全”的内容。 n 要点 根据机型不同，标贴的内容及张贴位置也会有所不同，基本上张贴于下图所示的位置。 n 要点 关于设备装置的电源连接，请参照保养手册或用户操作手册附录中所记载的“电源连接部”的内容。 警告标贴 YCP10 ■ 正下方盖板、正面右下…
xxv
危险结果 可能会导致设备被损坏 ( 与贴装头发生碰撞等 )。
安全防范 确认一次性换料车的盖板上是否放置有物品。
对象 YSM40/YSM40R、Z:LEX(YSM20/YSM20W) 用的一次性换料车
警告阶段 生产准备
危险结果 可能会导致设备被损坏 ( 与贴装头发生碰撞等 )。
安全防范 确认一次性换料车的盖板上是否放置有物品。
对象 YSM40/YSM40R、Z:LEX(YSM20/YSM20W) 用的一次性换料车
警告阶段 生产准备
危险结果 可能会导致设备被损坏。
安全防范 请勿插拔通电中的插头。
对象 cATS10（Z:LEX(YSM20/YSM20W)）
警告阶段 所有作业
xxvi

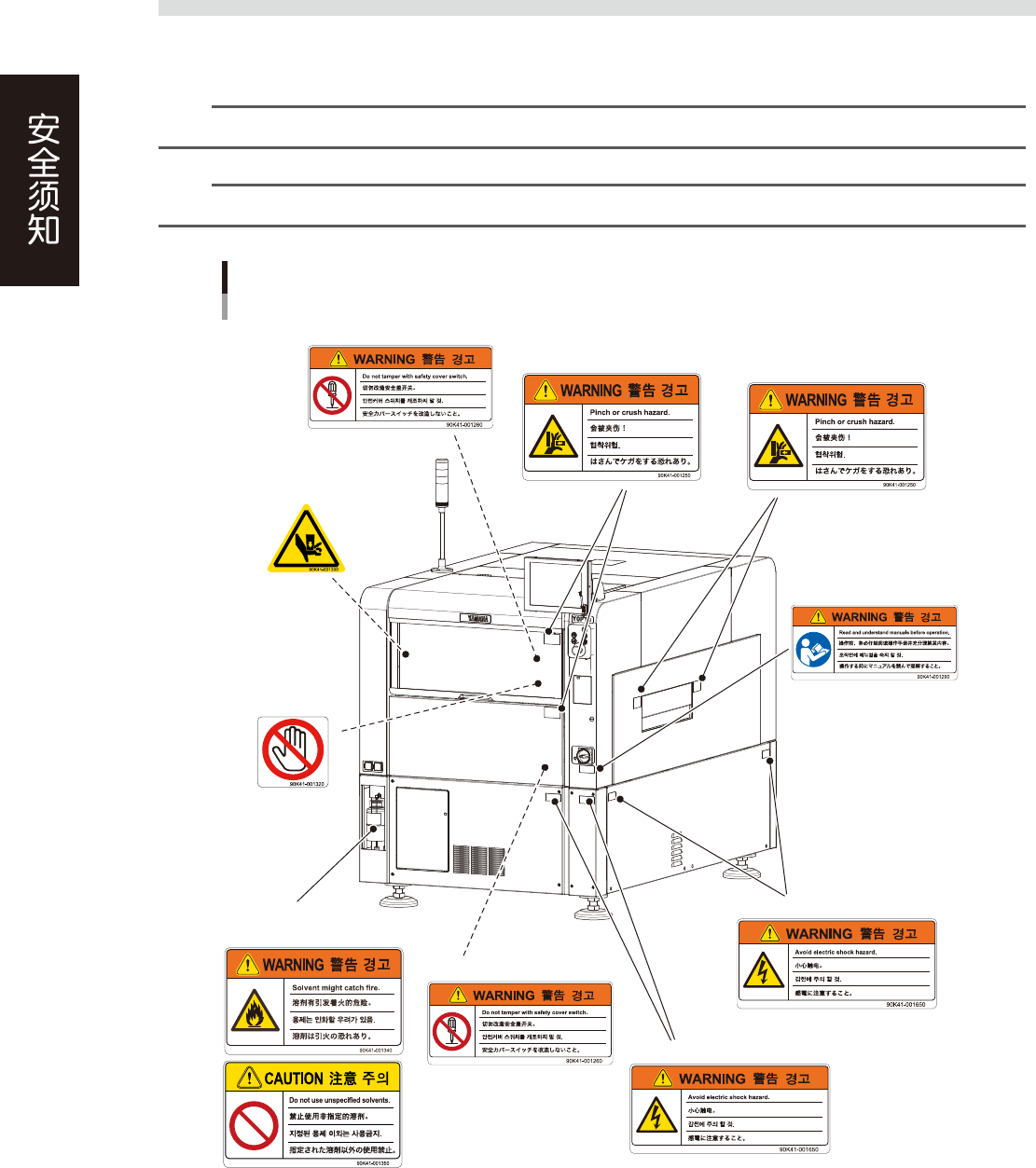

3.4 警告标贴的张贴位置
为了安全使用机器，如下图所示，在设备各个部位张贴了警告标贴，务必严格遵守标贴指示。此外，关于本节所
示警告标贴以外的安全注意事项，请参阅本章“1. 关于安全”的内容。
n
要点
根据机型不同，标贴的内容及张贴位置也会有所不同，基本上张贴于下图所示的位置。
n
要点
关于设备装置的电源连接，请参照保养手册或用户操作手册附录中所记载的“电源连接部”的内容。
警告标贴
YCP10
■ 正下方盖板、正面右下方盖板、背面盖板
■ 侧面(左右)
■ 上部机门、正面盖板
■ 印刷工作台/网板固定夹
(上部机门内部左右)
■ 上部机门内部
■ 电源主控开关部
■ 传送部开口处 (左右)
■ 清洁用酒精
(清洁剂瓶)
■ 相机部
■ 清洁装置盖板内部
95200-N1-00
xxvii
警告标贴
YCP10清洁部
95201-N1-00
警告标贴
YCP10传送装置的控制器部
■ 印刷机背面右下侧
90K41-001660
95202-N1-00
