1-16 1 5.2 吸入式鼓风机 YCP10 印刷机正下方盖板内装有吸入式鼓风机。自动清洁时能吸出网板开口部和流到背面的锡膏。 吸入式鼓风机 吸入式鼓风机 逆变器 65114-N1-00
1-15
1
5.清洁部
5.1 清洁装置
清洁装置，安装在印刷机正面盖板内。用卷纸擦拭印刷网板的开口部和渗漏到背面的锡膏。清洁方式有“自动”
与“手动”2 种，还可以选择使用清洁剂清洁的“湿式”与不使用清洁剂清洁的“干式”。

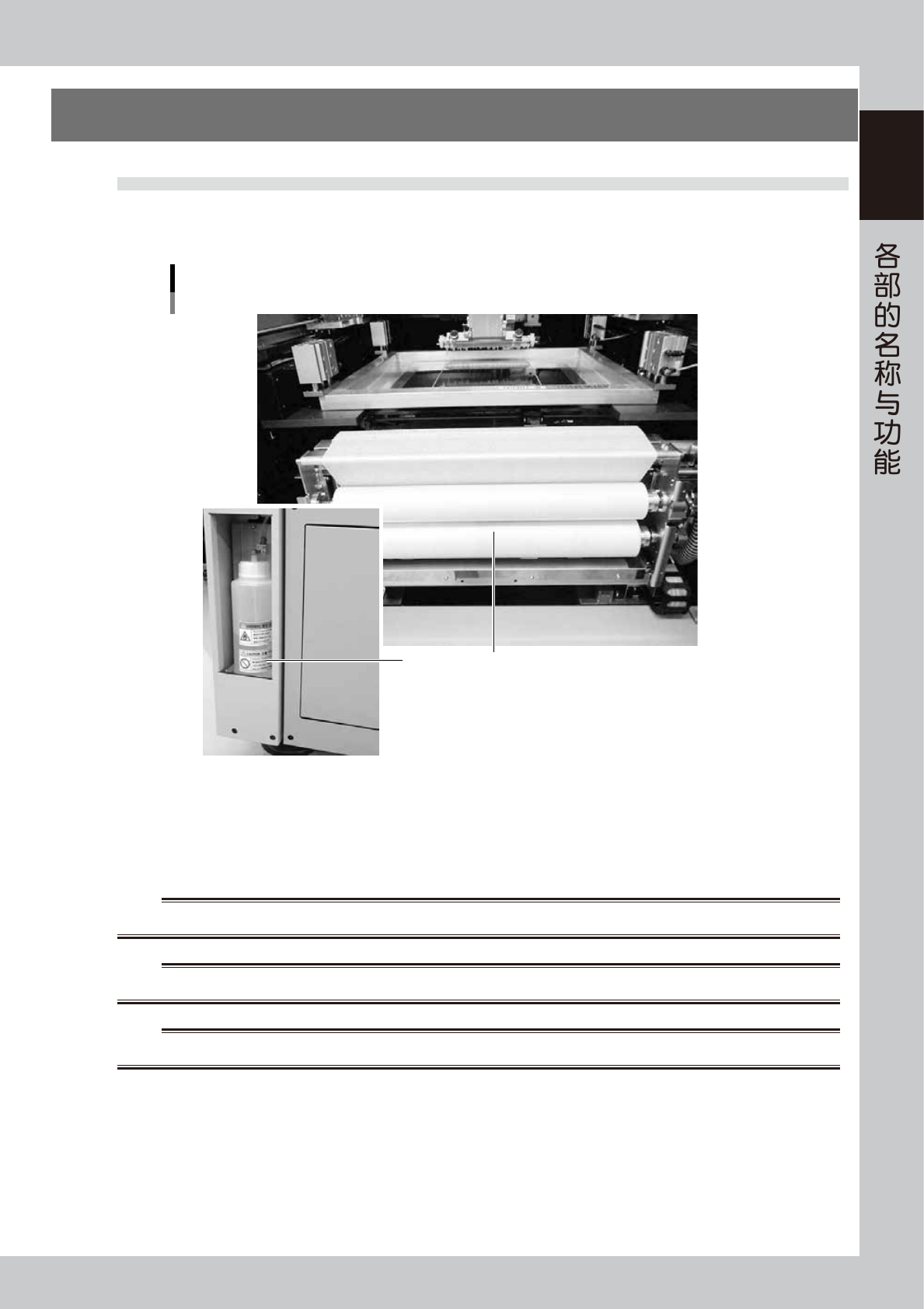

清洁装置与清洁剂瓶
12
65113-N1-00
1. 卷纸
擦拭渗漏到网板背面的锡膏或助焊剂。关于卷纸的更换方法，请参阅第 4 章“5.清洁用卷纸的更换”。
2. 清洁剂瓶 ( 正面左下 )
将清洁剂渗入卷纸，边溶解锡膏边清洁网板。使用时必须将瓶盖的连接口完全插入印刷机的连接口中。
w
警告
禁止使用异丙醇和乙醇酒精以外的清洁溶剂。使用其它溶剂，可能引发火灾。
w
警告
禁止使用丙酮。丙酮会使溶剂管和清洁装置老化，还可能导致清洁溶液漏出。使用过的清洁酒精切勿再次使用。
w
警告
使用异丙醇时必须注意，长时间持续吸入可能对人体有危害。
1-16
1
5.2 吸入式鼓风机
YCP10 印刷机正下方盖板内装有吸入式鼓风机。自动清洁时能吸出网板开口部和流到背面的锡膏。
吸入式鼓风机
吸入式鼓风机 逆变器
65114-N1-00
1-17
1
6.视觉相机装置
本印刷机装有“基板用相机”和“网板用相机”。“基板用相机”用于识别基板基准标记与焊盘图样，“网板用相机”
用于识别网板背面基准标记与网板开口部。选配锡膏印刷检查功能的印刷机，还装有“印刷检查相机”与照明装置。
进行示教时，这些相机又可作为示教装置使用。
‧
基板用相机、印刷检查相机 ( 选配 )、照明装置 ( 选配 )，安装在相机专用的 X 轴 (CX 轴 ) 上，只作 X 方向移动。与 Y 轴连
动识别基板表面的基准标记。
‧
网板用相机，安装在固定传送轨的前侧，只作 X 方向移动。与 Y 轴连动识别网板背面的基准标记与网板开口部。
视觉相机装置
3
2
1
■ 基板用相机、印刷检查用相机(选配)
■ 网板用相机
65115-N1-00
1. 基板用相机、照明装置
从固定在传送装置上的基板上方识别基板的相机和照明装置。
2. 网板用相机、照明装置
识别网板背面用的相机和照明装置。
3. 检查印刷用相机、照明装置 ( 选配 )
高分辨率广角视觉相机和照明装置。安装在配备印刷检查功能 ( 选配 ) 的 YCP10 印刷机上。
关于印刷检查的详细内容，请参阅别册《YSP、YSP20 选件手册》中的“印刷检查功能”。
