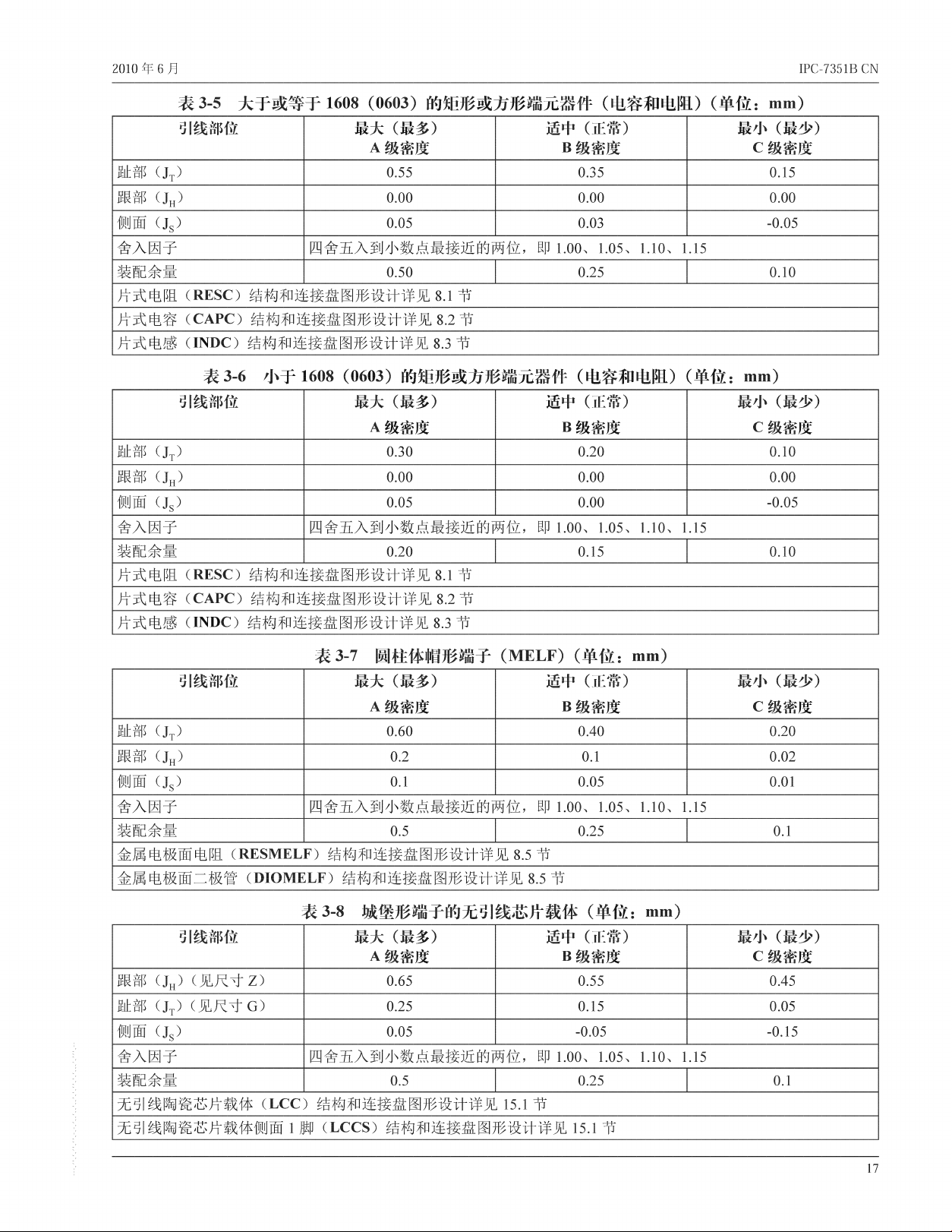

表 3 - 5 大 于 或 等 于 1608 ( 0 6 0 3 ) 的矩形或方 形端元器件（电容和电阻）（单位：m m)
引线部位 最 大 （最多）
A 级密度
适 中 （正常）
B 级密度
最 小 （最少）
C 级密度
趾 部 （JT)
0.55 035 0.15
跟 部 (JH)
0.00 0.00 0.00
侧 面 （Js)
0.05 0.03 -0.05
舍入因子
四舍五入到小数点最接近的两位，即 LOO、L05、1,10、L15
装配余量
0.50 0.25 0.10
片 式 电 阻 C R E S C )结构和连接盘图形设计详见8 .1 节
片 式 电 容 （C A P C ) 结构和连接盘图形设计详见8 .2 节
片 式 电 感 （I N D C ) 结构和连接盘图形设计详见8 .3 节
表 3 - 6 小 于 1608 ( 0 6 0 3 ) 的矩形或方 形端元器件（电容和电阻）（单 位 ：min)
引线部位
最 大 （最多）
A 级密度
适 中 ( : £ 常 )
B 级密度
最 小 （最少）
C 级密度
趾 部 （JT)
0.30 0.20 0.10
跟 部 （JH)
0.00 0.00 0.00
侧 面 （Js)
0.05 0.00 -d05
舍入因子
四舍五入到小数点最接近的两位，即 1,00、1,05、1,10、L15
装配余量
0.20 0.15 0.10
片 式 电 阻 （R E S C ) 结构和连接盘图形设计详见8 .1 节
片 式 电 容 （C A P C ) 结构和连接盘图形设计详见8 2 节
片 式 电 感 （I N D C ) 结构和连接盘图形设计详见8 .3 节
表 3 _ 7 圆柱 体 帽 形 端 子 （M E L F ) ( 单 位：腿m)
引线部位 最 大
（最多）
A 级密度
适 中 （正常）
B 级密度
最 小 （最少）
C 级密度
趾 部 （JT)
0.60 0.40 0.20
跟 部 (JH)
0.2 0
.1
0.02
侧 面 （Js)
0.1 0.05 0.01
舍入因子
四舍五入到小数点最接近的两位，即 1.00、1.05、1.10、L15
装配余量
0.5 0.25 0.1
金 属 电 极 面 电 阻 （R E S M E L F )结构和连接盘图形设计详见8 .5 节
金 属 电 极 面 二 极 管 （M O M E L F ) 结构和连接盘图形设计详见8 .5 节
表 3 - 8 城堡形端子的无引线芯片载体（单 位 ：m m)
引线部位
最 大 （最多）
A 级密度
适 中 （正常）
B 级密度
最 小 （最少）
C 级密度
跟 部 （JH) ( 见 尺 寸 Z)
0.65 0.55 0.45
趾 部 （JT) ( 见 尺 寸 G)
0.25 0.15 0.05
侧 面 (Js)
0.05 »0.05 4U 5
舍入因子
四舍五入到小数点最接近的两位，即 1.00、1.05、L10、1.15
装配余量
0.5 0.25 0.1
无引线 陶 瓷芯片载体（L C C ) 结构和连接盘图形设计详见1.5J.节
无引线陶瓷芯片载体侧面1 脚 （L C C S )结构和连接盘图形设计详见15.1节
17
IPC-7351B CN
2010 年 6 月

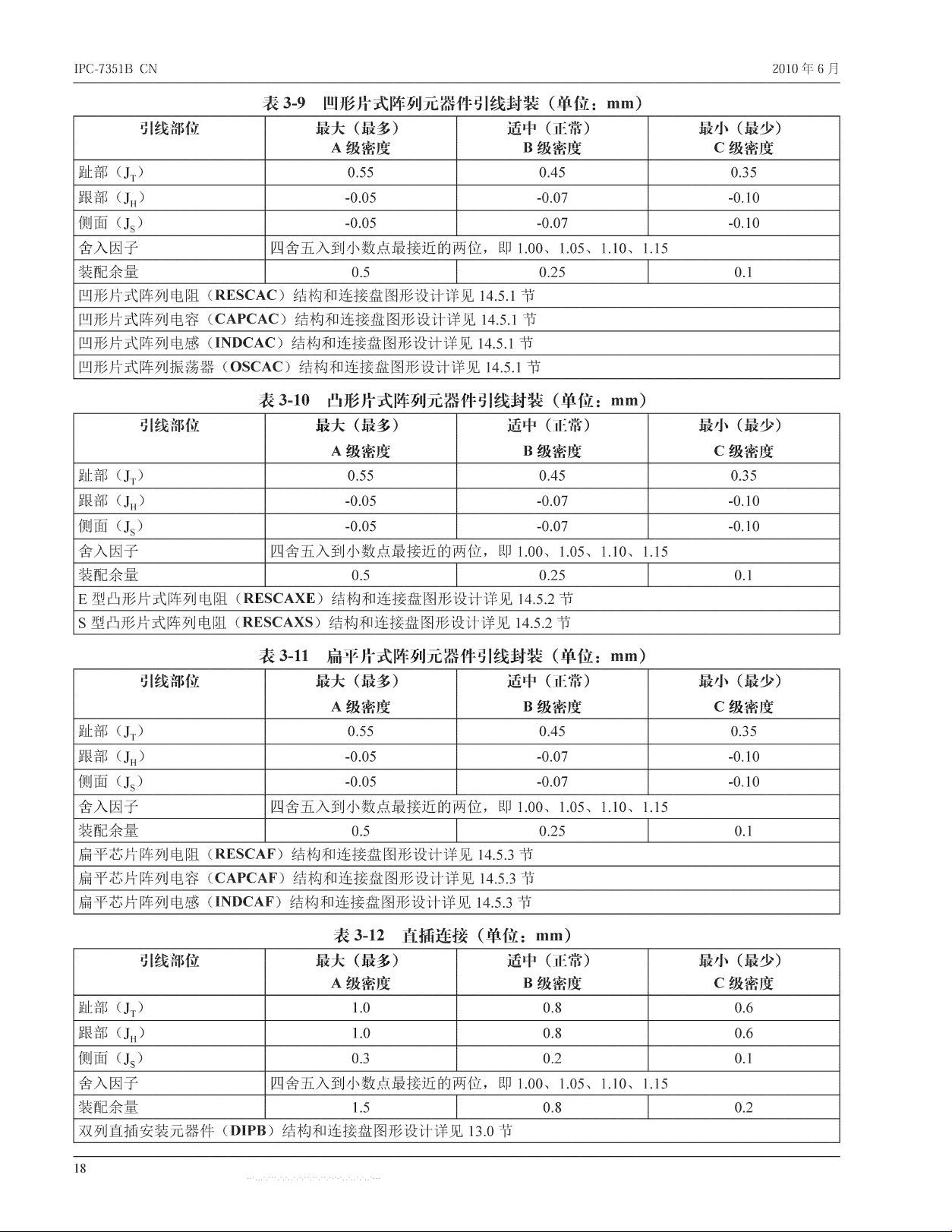

表 3 - 9 四形片式阵列元器件引线封装（单位：min)
引线部位 最 大 （最多）
A 级密度
适 中 （正常）
B 级密度
最 小 （最少）
C 级密度
趾 部 （JT)
0.55 0.45 0.35
跟 部 (J H)
■ 5 4107 -CU0
侧 面 (J s )
-0.05 4107 -0.10
舍入因子
四舍五入到小数点最接近的两位，即 1..00、1.05、：L10、1.15
装配余量
0.5 0.25 0.1
凹形片 式 阵 列 电阻（R E S C A C ) 结构和连接盘图形设计详见14.5.1节
凹形片 式 阵 列 电容（C A P C A C )结构和连接盘图形设计详见14.5.1.节
凹形片 式 阵 列 电感（IN D C A C )结构和连接盘图形设计详见14.5.1节
凹形片 式阵列振荡器 （O S C A C )结构和连接盘图形设计详见14.5.1节
表 3 - 1 0 凸形片式阵列元器件引线封装（单 位 ：mm)
引线部位
最 大 （最多）
A 级密度
适 中 （止:常）
B 级密度
最 小 （最少）
C 级密度
趾 部 （JT)
0.55 0.45 035
跟 部 （JH)
4105 4107 -dlO
侧 面 (J s )
4105 -0.07 -(U0
舍入因子
四舍五入到小数点最接近的两位，即 1.00、1.05、1.10、L15
装配余量
0 J 0.25 0.1
E 型 凸形片式 阵列电阻 （R E S C A X E )结构和连接盘图形设计详见14.5.2节
S 型 凸 形片式阵 列 电阻（R E S C A X S )结构和连接盘图形设计详见1 4 1 2 节
表 3 - 1 1 扁平片式阵列元器件引线封装（单 位 ：mm )
引线部位 最 大
（最多）
A 级密度
适 中 （正常）
B 级密度
最 小 （最少）
C 级密度
趾 部 （JT)
0.55 0.45 035
跟 部 (J H)
-0.05 ^0.07 -0.10
侧 面 (J s )
-0.05 4107 -0.10
舍入因子
四舍五入到小数点最接近的两位，即 1..00、1.05、：L10、1.15
装配余量
0.5 0.25 0.1
扁平芯片阵列电阻 （R E S C A F ) 结构和连接盘图形设计详见14.5,3节
扁 平 芯 片 阵 列 电 容 （C A P C A F )结构和连接盘图形设计详见1 .4 1 3 节
扁 平 芯 片 阵 列 电 感 （IN D C A F )结构和连接盘图形设计详见14.5.3节
表 3-12 直 插 连 接 （单 位：mm)
引线部位
最 大 （最多）
A 级密度
适 中 ( : £ 常 )
B 级密度
最 小 （最少）
C 级密度
趾 部 （JT)
1.0 0.8 0.6
跟 部 （JH)
1.0 0.8 0.6
侧 面 （Js )
03
0.2 0
.1
舍入因子
四舍五入到小数点最接近的两位，即 1,00、1,05、1,10、1.15
装配余量
1.5 0.8
0.2
双列直插安 装 元 器件（D I P B ) 结构和连接盘图形设计详见13.0节
18
2010年 6 月 IPC - 7351BCN

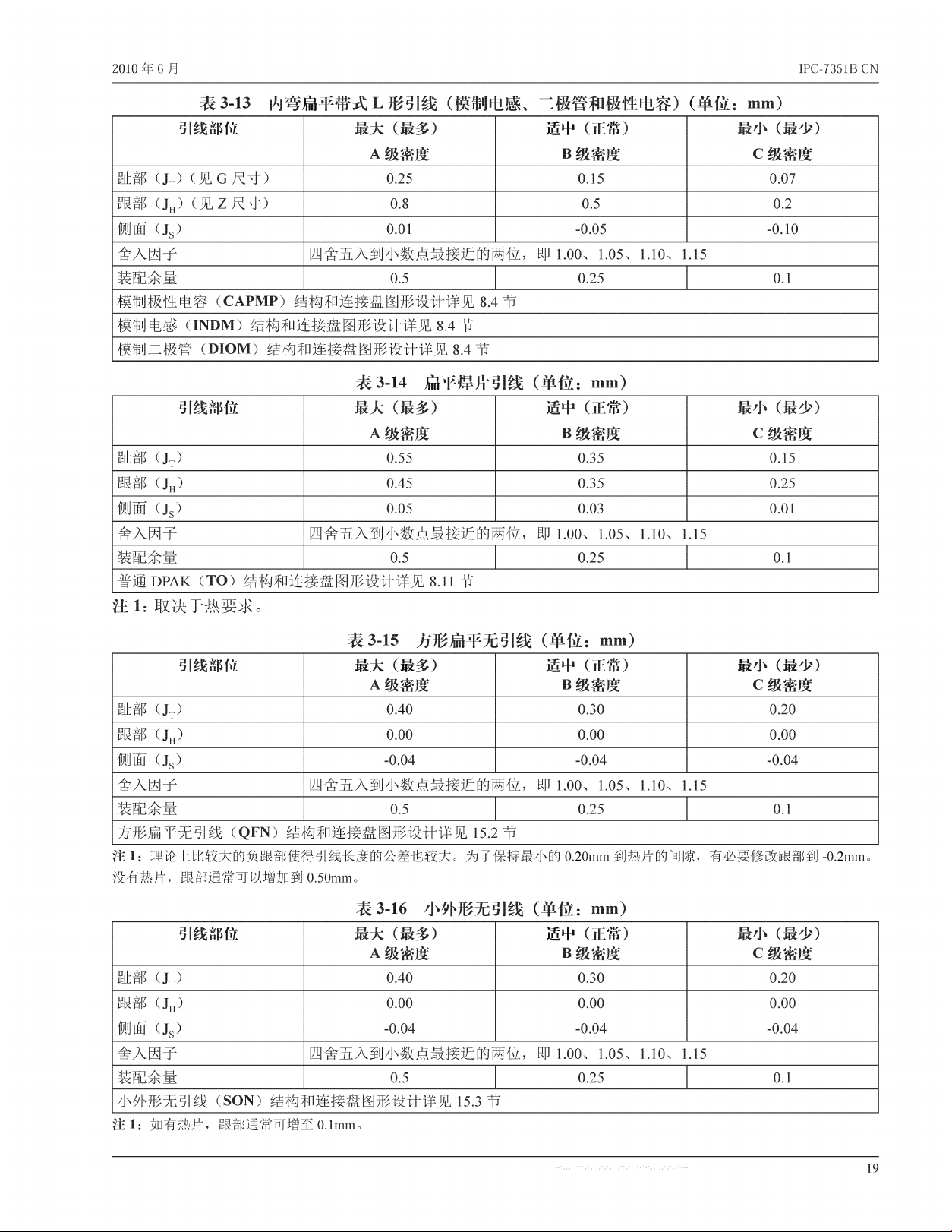

表 3 - 1 3 内弯扁平带式L 形 引 线 （模制电感、二极管和极性电容）（单位:
引线部位 最 大 （最多）
A 级密度
适 中 （正常）
B 级密度
最 小 （最少）
C 级密度
趾 部 （JT) ( 见 G 尺寸)
0.25 0.15 0.07
跟 部 （JH) ( 见 Z 尺 寸)
0.8 0.5
0.2
侧 面 （Js)
0.01 »0.05 ■0:10
舍入因子
四舍五入到小数点最接近的两位，即 1.00、1.05、L10、1.15
装配余量
0.5 0.25 0 J
模 制 极 性 电 容 （C A P M P )结构和连接盘图形设计详见8 .4 节
模 制 电 感 （IN D M .)结构和连接盘图形设计详见8 .4 节
模 制 二 极 管 C DIO M :)结构和连接盘图形设计详见8 .4 节
表 3 - 1 4 扁 平 焊 片 引 线 （单位:
引线部位 最 大 （最多）
A 级密度
适 中 （正常）
B 级密度
最 小 （最少）
C 级密度
趾 部 （JT)
0.55 0.35 0.15
跟 部 （JH)
0.45 0.35 0.25
侧 面 (Js)
0.05 0.03 0.01
舍入因子
四舍五入到小数点最接近的两位，即 1.00、1.05、1.1.0、1.15
装配余量
0.5 0.25 0.1
普 通 DPAK ( T O ) 结构和连接盘图形设计详见8.11节
注 1 : 取决于热要求。
表 3 - 1 5 方 形 扁 平 无 引 线（单 位 ：mm)
引线部位 最 大
（最多）
A 级密度
适 中 （正常）
B 级密度
最 小 （最少）
C 级密度
趾 部 （JT)
0.40 0.30 0.20
跟 部 （JH)
0.00 0.00 0.00
侧 面 （Js)
■0.04 摘 4 »0.04
舍入因子
四舍五入到小数点最接近的两位，即 1.00、1.05、L10、1.15
装配余量
0.5 0.25 0.1
方 形 扁 平 无 引 线 （Q F N ) 结^
f勾和连接盘图形设计详见15.2节
注 1 : 理论上比较大的负跟部使得引线长度的公差也较大。为了保持最小的0,20m m到热片的间隙，有必要修改跟部到-0.2mm。
没有热片，跟部通常可以增加到0.50mm。
表 3 - 1 6 小 外 形 无 引 线 （单位：mm)
引线部位 最 大 （最多）
A 级密度
适 中 （正常）
B 级密度
最 小 （最少）
C 级密度
趾 部 （JT)
0.40 030 020
跟 部 (JH)
0.00 0.00 0.00
侧 面 （Js)
-0.04 ^0.04 -0.04
舍入因子
四舍五入到小数点最接近的两位，即 1.00、1.05、1.10、L15
装配余量
0.5 0.25 0.1
小 外 形 无 引 线 （S O N ) 结构和连接盘图形设计详见15.3节
注 1 : 如有热片，跟部通常可增至0.1mm。
