IP C -7 3 5 1 B CN 2 0 1 0 年 6 月 带 有 通 孔 元 器 件 的 表 面 贴 装 再 流 焊 接 工 艺 顺 序 如 图 7 - 2 如 示 。 点 胶 、 贴 装 表 面 贴 装 元 器 件 ，然后 固 化 胶 、翻 转 板 子 、 自 动 插 装 或 人 工 插 装 通 孔 元 器 件 。 折 弯 引 线 （ 如 要 求 ） 后 ， 由 于 通 孔 元 器 件 在 顶 部 ， 表 面 贴 装 元 器 …
201 0 年 6 月 IPC-735IB CN
6 . 1 . 1 类 型 一 般 情 况 下 ，印制板结构分为四种：有机基材、无机基材、支撑面及芯板。
6 . 1 . 2 热膨胀 不 匹配 当使 用 低 膨 胀 系 数 表 面 贴 装 元 器 件 时 ，无引线器件与印制板结构之间会存在热膨
胀不匹配的问题。如果组件受到热冲击、热循环、 电源周期和较高的运行温度的影响，这种不匹配将会
使焊点断裂。焊点失效前的疲劳周期数取决于器件和印制板结构之间的热膨胀不匹配、超过组件必须运
行的温度范围、焊点厚度、部件尺寸和电源周期。例如 ，如果器件或封装与印制板结构之间存在明显的
温差，电源周期可能引起不希望有的热膨胀不匹配。
6 . 2 有 机 基材有 机 基 材 最适合于有铅芯片载体。对于无铅芯片载体和某些B G A 封装，封装和基板之间
的热膨胀不匹配会引发问题。此外 ，平整度、刚性和导热性要求可能会限制其使用。最终，还应该注意
封装尺寸、I/O 数、热循环稳定性、最高运行温度以及焊点的柔韧性。
6 . 3 无机基 材 通 常用于 厚 膜或薄 膜 技 术的无 机 陶瓷基材 ，尽管比较昂贵，但适用于有铅和无铅芯片载
体设计。供应商可将厚或薄膜电阻直接集成到陶瓷结构上，将电容埋入内层，这样可增加密度并提高可
靠性。但是，这种印制板结构的维修性是有限的。陶瓷材料通常为氧化铝，似乎对于无引线陶瓷芯片载
体是理想的，因为其具有相对高的导热性。然而，这种结构的尺寸极限值是100mm的正方形。陶瓷印制
板结构的主要应用领域有三个：陶瓷混合电路、陶 瓷 多 芯 片 模 块（M C M .-L)及陶瓷印制板。
6 . 4 可选的印制板结构
6 . 4 . 1 支撑面印制板结构支撑金属或非金属面 可用于传统的印制板或定制加工的印制板， 以提高印制
板性能。根据需求，支撑面可以是电气功能性的，也可以作为结构加强件、散热片和/ 或 C T E 约束。
6 . 4 . 2 高 密 度 印 制 板 技 术 各 种 有 机 介 质都 可 以 做 高密 度 、顺序加工、多层印制板。釆用薄铜箔制作印
制板，制造商可制作出非常窄的导体和间隙，通过釆用更小的机械钻头、激光切割、照相平版或等离子
工艺可为层与层的互连提供更小的盲孔和/ 或埋孔。
对于高互连密度，这种系统的主要优点是导通孔能小至0/10 mm [0.00394 in]或更小，导体宽度可小至0/12 mm
[0.00472 in]0 因此，这种技术可满足于一些要求较少信号层的应用，同时又可提供另外的电源层和接地层。
更详细的高密度印制板设计指南参见IPC-2226。
6 . 4 . 3 芯 板 结 构 与 支 撑 平 面 一 样 ，一个或更多的支撑金属或非金属面可作为芯板结构中的增强板、散
热片和/ 或 C T E 约束。
6 . 4 . 4 瓷 化 金 属 （金属芯）结 构 低 膨 胀 系 数 金 属 （如铜箔因瓦合金）的整体芯板能够降低瓷化金属结
构 的 CTE，因此它能够与陶瓷芯片载体的C T E 紧密匹配。而且，这种结构的尺寸实际上是不受限制的。
但是陶瓷的低熔点要求对应的导体、电介质和电阻墨为低燃点的。
7 表面赃装技术组装时需考虑的事项
较小尺寸的表面贴装元器件以及将他们贴装在一面或两面的印制板上的方案可以大大减少印制板的大
小。SM T组装类型基本是由所使用的表面贴装元器件类型决定；见 7 .1 节对类型和分类的说明。
7.1 S M T 组 装 工 艺 顺 序 S M T 组件是通过再流（红外、热风再流、激光、传导、汽相 和/ 或波峰焊接工艺）
焊接的，主要取决于表面贴装器件和通孔插装元器件的混合情况。单 面 板 SM T 工艺顺 序如图7 -1 所示。
印刷焊膏、贴装元器件、再流焊接及清洗。对 于 双 面 SM T 组装，将板翻转后重复前述的SM T 工艺顺序。
双 面 SM T 组装工艺只是简单的S M T 工艺的顺序组合。但是，应该计算元器件重量与表面张力之比，以
确定是否需要在第二次再流焊接工艺之前额外加固重的元器件。
49
IPC-7351B CN
2010年 6 月
带有通孔元器件的表面贴装再流焊接工艺顺序如
图 7 -2 如示。点胶、贴装表面贴装元器件，然后
固化胶、翻转板子、 自动插装或人工插装通孔元
器件。折 弯 引 线 （如要求）后 ，由于通孔元器件
在顶部，表面贴装元器件底下，通常是波峰焊接。
可选的顺序是返回到第一步，即在表面贴装元器
件 焊 接 之 前 插 入 （及折弯 ）通孔元器件，然后进
行波峰焊。
最后，可能还要清洗、检验、维 修 （如果必要)、
测试，尽管这些工序并不是必要的。
7 . 2 基板准备
7 . 2 . 1 点 胶 波峰焊接表面贴装元器件时，胶 的 图 7 - 1 单 面 SM T 的典型工艺流程
选择和涂敷起着非常重要的作用。如果胶太多，
胶就会流到连接盘上，导致焊料填充不良。胶太
少 ，在底面 波峰焊期 间 就不能 实 现 其固定 元 器
件的目标。
7 . 2 . 2 导 电 胶 一 些 SM T贴装应用中釆用了导
电胶作为连接材料。不像焊膏是在再流焊时再分
布 ，而导电胶则必须适当控制，以确保连接强度。
而且为了防止过多的胶被挤出以及可能与相邻焊
盘形成短路，必须控制元器件的贴装。
7 . 2 . 3 焊 膏 涂 敷 再流焊接中焊膏起着重要的作
用。焊膏在再流焊之前粘附元器件。它含有助焊
剂、溶剂、悬浮剂及所要求成份合金。在贴装元件之前，可通过丝网印刷、网板或注射器将焊膏涂敷在
焊盘上。丝网是由不锈钢或聚酯纤维丝网制成的，网板是蚀刻的不锈钢、黄铜或其他的稳定合金。网板
最适合用于大批量生产。与丝网相比，网板更耐用、更易对准，另外，要求很窄、很小的开口时，例如
对于细间距焊盘，网板可用来涂敷更厚的焊膏。对于非常小的元器件，如 0 2 0 1 电容和电阻，可能要求釆
用电铸模板。
用以制作网板的技术目标是确保焊膏转移尽可能有效和彻底。有几种工艺可改善网板的性能，包括电抛
光和由激光切割技术制作的梯形剖面开口。
7 . 2 . 3 . 1 激 光 切 割 网 板 的 开 发 激光 切 割 网板是直接通过用户的原始G erber文 件 或 IPC-2581数据制成
的。免去了做底片的需求，就减少了了潜在性重合不良。由于没有了成像工序，就能够制作出定位精度
高及重复性高的网板。开口尺寸可达7|um[276|LLin]，印刷间距可达0.3mm[0.0118in]。这种工艺可以最大化
释放焊膏，从而尽可能少清洗网板，因而提高了印刷效率。另外，激光切割工艺还可制成梯形剖面开口，
促进焊膏的彻底释放。
梯 形 剖 面 开 口 是 网 板 （与印制板）接触面上的开口大于刮刀面上的开口。接触面上的开口的每侧通常比
刮刀面上的开口的每侧大5|iim[197|Liin] ，这取决于用户的要求。通过电抛光进一步改善开口壁的几何形状
时，可在印刷工艺期间更好地释放焊膏。对于细间距元器件，这种结果更显著。
双面 自动 组装
IPC-7351b-7-02-cn
图 7 - 2 有 T H T 的 双 面 SM T 组装工艺流程
基本组装工艺
要求清洗时
测试可包括功能测试、在线测试、老化测试以及组装后的程式测试
IPC-7351b-7-01-cn
50

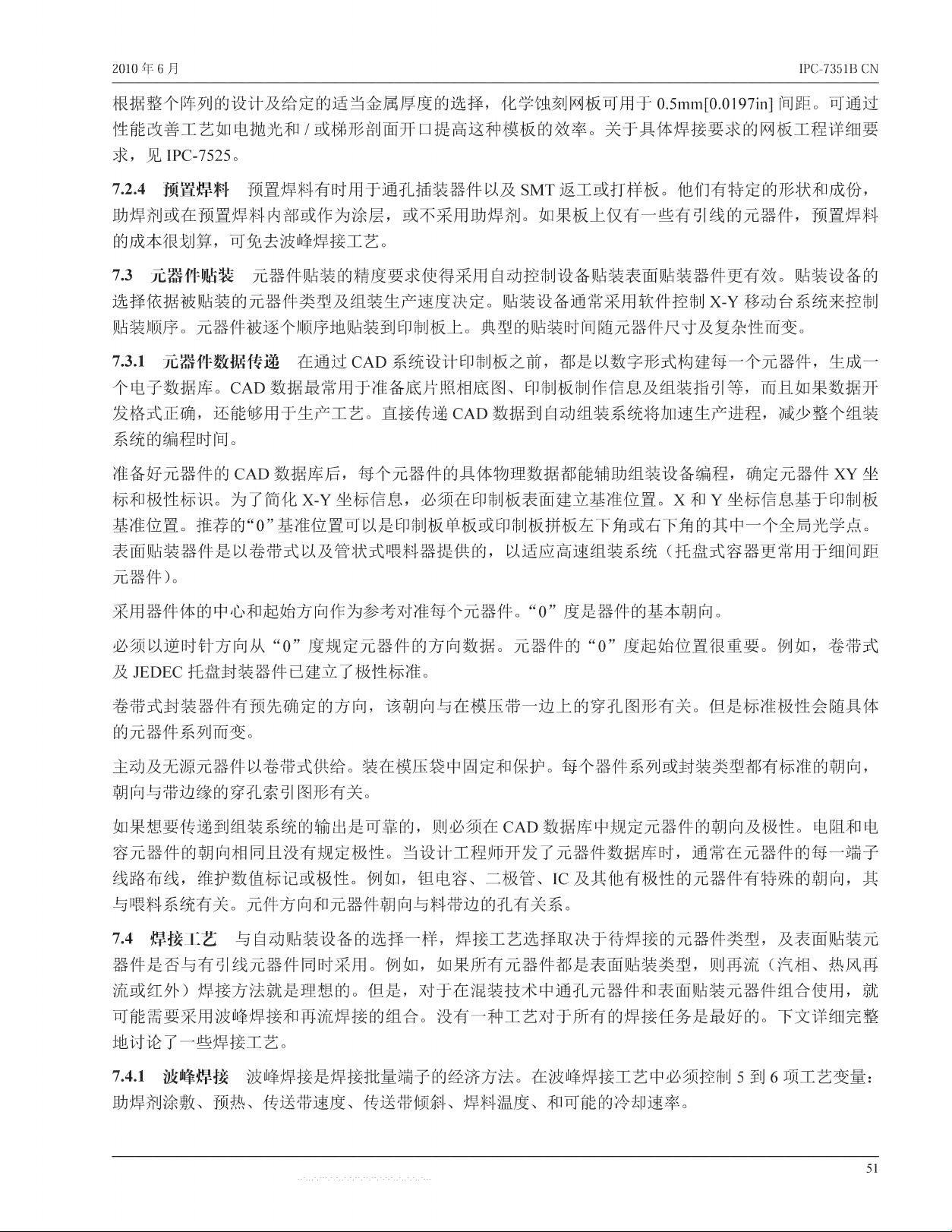

201 0 年 6 月 IPC - 7351BCN
根据整个阵列的设计及给定的适当金属厚度的选择，化学蚀刻网板可用于0,5mm[(I0197in] 间距。可通过
性能改善工艺如电抛光和/ 或梯形剖面开口提高这种模板的效率。关于具体焊接要求的网板工程详细要
求 ，见 IPC-7525。
7 . 2 . 4 预 置 焊 料预 置 焊 料 有 时 用 于 通 孔 插 装 器 件 以 及 SM T返工或打样板。他们有特定的形状和成份，
助焊剂或在预置焊料内部或作为涂层，或不釆用助焊剂。如果板上仅有一些有引线的元器件，预置焊料
的成本很划算，可免去波峰焊接工艺。
7 3 元器件贴装元器件贴装的精度要求使得釆用自动控制设备贴装表面贴装器件更有效。贴装设备的
选择依据被贴装的元器件类型及组装生产速度决定。贴装设备通常釆用软件控制X -Y 移动台系统来控制
贴装顺序。元器件被逐个顺序地贴装到印制板上。典型的贴装时间随元器件尺寸及复杂性而变。
7 . 3 . 1 元 器 件 数 据 传 递 在 通 过 C A D 系统设计印制板之前，都是以数字形式构建每一个元器件，生成一
个电子数据库。C A D 数据最常用于准备底片照相底图、印制板制作信息及组装指引等，而且如果数据开
发格式正确，还能够用于生产工艺。直接传 递 C A D 数据到自动组装系统将加速生产进程，减少整个组装
系统的编程时间。
准备好元器件的C A D 数据库后，每个元器件的具体物理数据都能辅助组装设备编程，确定元器件X Y 坐
标和极性标识。为 了 简 化 X -Y 坐标信息，必须在印制板表面建立基准位置。X 和 Y 坐标信息基于印制板
基准位置。推荐的“ 0 ” 基准位置可以是印制板单板或印制板拼板左下角或右下角的其中一个全局光学点。
表面贴装器件是以卷带式以及管状式喂料器提供的，以 适应高 速 组 装 系统 （托盘式容器更常用于细间距
元器件）。
釆用器件体的中心和起始方向作为参考对准每个元器件。“ 0 ” 度是器件的基本朝向。
必须以 逆时 针 方 向 从“ 0 ” 度规定元器件的方向数据。元 器 件 的 “ 0 ” 度起始位置很重要。例如 ，卷带式
及 JED EC 托盘封装器件已建立了极性标准。
卷带式封装器件有预先确定的方向，该朝向与在模压带一边上的穿孔图形有关。但是标准极性会随具体
的元器件系列而变。
主动及无源元器件以卷带式供给。装在模压袋中固定和保护。每个器件系列或封装类型都有标准的朝向，
朝向与带边缘的穿孔索引图形有关。
如果想要传递到组装系统的输出是可靠的，则必须在C A D 数据库中规定元器件的朝向及极性。电阻和电
容元器件的朝向相同且没有规定极性。当设计工程师开发了元器件数据库时，通常在元器件的每一端子
线路布线，维护数值标记或极性。例如，钽电容、二极管、1C及其他有极性的元器件有特殊的朝向，其
与喂料系统有关。兀件方向和兀器件朝向与料带边的孔有关系。
7 . 4 焊 接 工 艺 与 自 动 贴 装 设 备 的 选 择 一 样 ，焊接工艺选择取决于待焊接的元器件类型，及表面贴装元
器件是否与有引线元器件同时釆用。例如 ，如果所有元器件都是表面贴装类型，则 再 流 （汽相、热风再
流或红外）焊接方法就是理想的。但是，对于在混装技术中通孔元器件和表面贴装元器件组合使用，就
可能需要釆用波峰焊接和再流焊接的组合。没有一种工艺对于所有的焊接任务是最好的。下文详细完整
地讨论了一些焊接工艺。
7 . 4 . 1 波峰焊接波峰焊接是焊接批量端子的经济 方 法 。在波峰焊接工艺中必须控制5 到 6 项工艺变量：
助焊剂涂敷、预热、传送带速度、传送带倾斜、焊料温度、和可能的冷却速率。
