Návod k obs luze SIPLACE HS -50 3 Co d ě lat, když ... Verze sof tware SR.50x.xx Vydání 01/2006 CZ 3.4 Pokud m ě níte sm ě nu 103 Æ Stanici vypn ě te a na l inkovém po č íta č i p ř erušte zadan ou zakáz ku. Æ Odstra ň t…
3 Co dělat, když ... Návod k obsluze SIPLACE HS-50
3.3 Změnit zakázku Verze software SR.50x.xx Vydání 01/2006 CZ
102
2. Možnost 3
Æ V menu "Možnosti" zvolte úroveň obsluhy "Seřizovač" (chráněna heslem).
Æ V bodě menu "Provozní režim" zvolte opci "Stav alone" (samostatný běh).
Vyprázdněte transporty desek tištěných spojů stanice.
Æ Čekejte, dokud nebudete vyzváni, abyste stiskli klávesu startu.
Æ V menu "Možnosti" zvolte pod bodem menu "Provozní režim" možnost "Linkový počítač".
Stanice automaticky provede opětovné připojení k linkovému počítači.
Æ Stiskněte klávesu startu. Je proveden nájezd na referenční bod.
Æ Úroveň obsluhy vrat’te znovu na "Obsluha".
Æ Pokračujte v osazování.
3.3 Změnit zakázku
Æ Přerušte na linkovém počítači pomocí funkce (přerušení) zakázku na zadané stanici.
Æ Novou zakázku na linkovém počítači zadejte pomocí funkce (zadání).
Æ Zkontrolujte šířku přepravního pásu.
Æ Zkontrolujte polohu magnetických podpěr a zajistěte, aby tyto nekolidovaly se součástkami na
spodní straně desky tištěných spojů.
Æ Proveďte kontrolu vybavení. Přitom zkontrolujte, zda jsou podavače vybaveny správnými
součástkami a zda stojí na správném stanovišti.
Æ Zkontrolujte konfiguraci pipet v měniči pipet.
Pokud není nainstalován žádný měnič pipet, musíte pipety vyměňovat ručně.
UPOZORNĚNÍ:
Pokud vyměňujete pipetu ručně, bezpodmínečně dbejte na to, abyste zvolili správný typ
pipety a aby pipeta seděla správně na pinole. (Zarážka musí být zaražena v zarážkové
drážce pipety). 3
Pokud jste nepoužili žádnou pipetu nebo pipetu špatného typu, budete programem počítače
stanice vyzváni, abyste osazovací hlavou najeli do servisní polohy a abyste pipetu vyměnili.
Toto vyzvání bude vydáno také tehdy, pokud jste pipetu nenasadili správně. 3
Pokud jste opět nasadili chybnou pipetu nebo používáte chybný typ pipety, najede portál po
referenčním běhu znovu do servisní polohy. Program počítače stanice Vás bude k výměně
pipety vyzývat do té doby, než dosáhnete správné konfigurace. Pokud se Vám toto nepodaří,
postupujte následovně: 3
Návod k obsluze SIPLACE HS-50 3 Co dělat, když ...
Verze software SR.50x.xx Vydání 01/2006 CZ 3.4 Pokud měníte směnu
103
Æ Stanici vypněte a na linkovém počítači přerušte zadanou zakázku.
Æ Odstraňte závadu pipety a stanici znovu nastartujte.
TIP
Připravte si pipety ve zvláštním pipetovém boxu, ve kterém je každá přihrádka označena
označením a barvou typu pipety. Tak nedojde snadno k záměnám.
Použité plastové pipety neschovávejte, nýbrž je okamžitě odstraňte. 3
3
obr. 3.3 - 1 P
ř
íklad pro pipetový box
3.4 Pokud měníte směnu
Æ Postarejte se včas o pásy. Tak nebudete muset po změně směny okamžitě doplňovat
podavače. Toto zabraňuje chybám při odebírání a zvýšeným prostojům.
Æ Při změně směny předejte důležité informace další obsluze, pokud se například něco změnilo
na programu osazování nebo se na určitých podavačech vyskytlo více závad. Za tímto účelem
projděte také soupis pracovních kroků popsaných v seznamu v odstavci 3.6
.
Æ Provedte kontrolu vybavení.
Přitom zkontrolujte, zda jsou podavače osazeny správnými součástkami a zda se nacházejí
na správném místě na stole součástek.
UPOZORNĚNÍ
Linku předávejte tak, jakou byste ji sami chtěli na začátku směny nalézt, to znamená:
- Odhazovací nádoby jsou vyprázdněny.
- Odpadové nádoby jsou vyprázdněny.
-Přepravní oblasti jsou vysáty.
- Chybné podavače v přepravní oblasti jsou vyměněny. 3
701
žlutá
704
oranžová
705
červená
711
žlutá
3 Co dělat, když ... Návod k obsluze SIPLACE HS-50
3.5 Pokud jako obsluha provádíte kontrolní postup Verze software SR.50x.xx Vydání 01/2006 CZ
104
3.5 Pokud jako obsluha provádíte kontrolní postup
Æ Zkontrolujte, zda pás správně leží na pružinách pásu S.
3

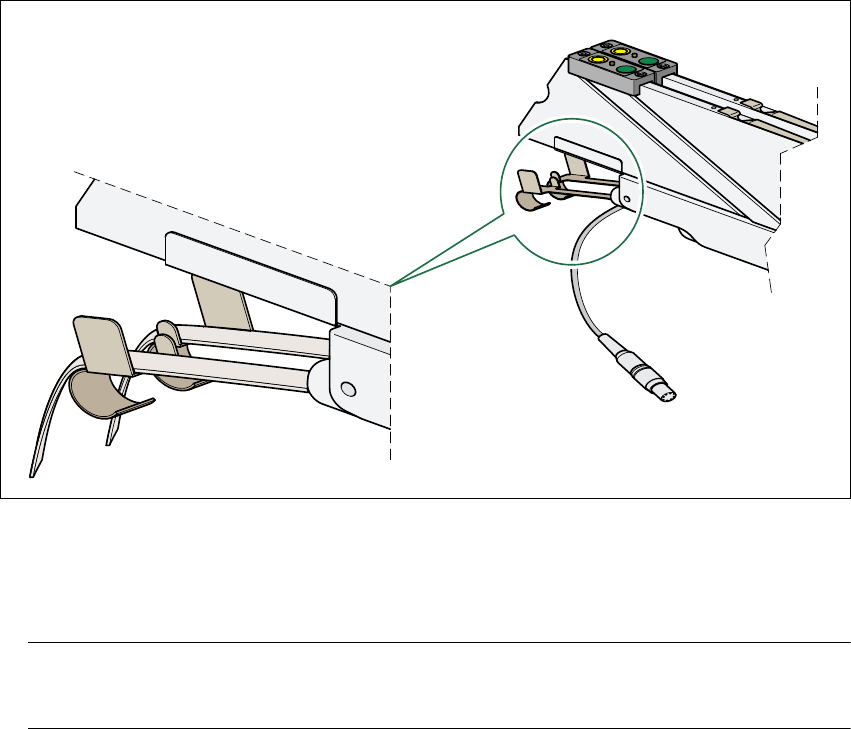

obr. 3.5 - 1 Vložit pás do pružin pásu S
Æ Zkontrolujte, zda je nádoba stahovací fólie pásu u pásu S plná.
Pokud ano, fólii stáhněte a nůžkami ji odstřihněte.
UPOZORNĚNÍ
Pokud fólii neodstřihnete, nýbrž ji odtrhnete, může toto vést k problémům s odtažením pásu.3
Æ Zkontrolujte, zda odebírací okno na podavači má správnou velikost pro součástku.
Æ Zkontrolujte, zda jsou u podavačů použita pásová vedení, která zpracovávají různé šířky pásů.
Æ Zkontrolujte, zda jsou u podavačů používána dodatečná plastová vedení, která zpracovávají
různé šířky pásů.
Æ Zkontrolujte polohu dorazu desky tištěných spojů.
Dbejte na to, aby byl doraz umístěn mimo eventuelní vyspárování desky tištěných spojů.
Æ Zkontrolujte magnetické podpěry na zdvihovém stole. Musí být umístěny tak, aby nekolidovaly
se součástkami na spodních stranách desek tištěných spojů.
