Návod k obsluze SIPLACE HS-50 1 Úvod, technická data
Verze software SR.50x.xx Vydání 01/2006 CZ 1.15 Přehled montážních skupin - Portály
33
1.15 Přehled montážních skupin - Portály
1.15.1 Poloha portálů
1

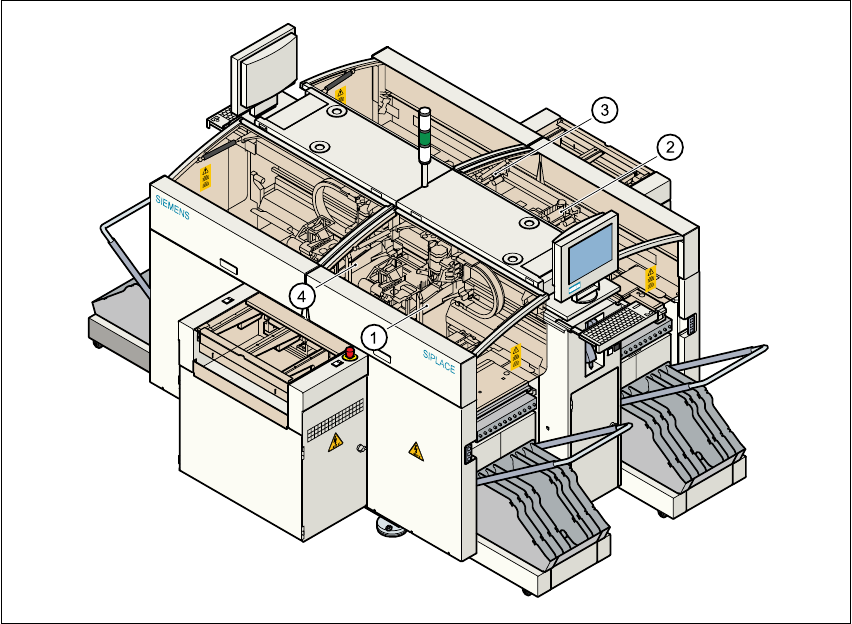

obr. 1.15 - 1 Poloha portál
ů
(1) Portál 1 (Sektor 1)
(2) Portál 2 (Sektor 2)
(3) Portál 3 (Sektor 3)
(4) Portál 4 (Sektor 4)
1
Portálový systém je sestaven z funkčních skupin 1
–X-osa a
–Y-osa.
1
1 Úvod, technická data Návod k obsluze SIPLACE HS-50
1.15 Přehled montážních skupin - Portály Verze software SR.50x.xx Vydání 01/2006 CZ
34
1.15.2 Konstrukce osy X
1

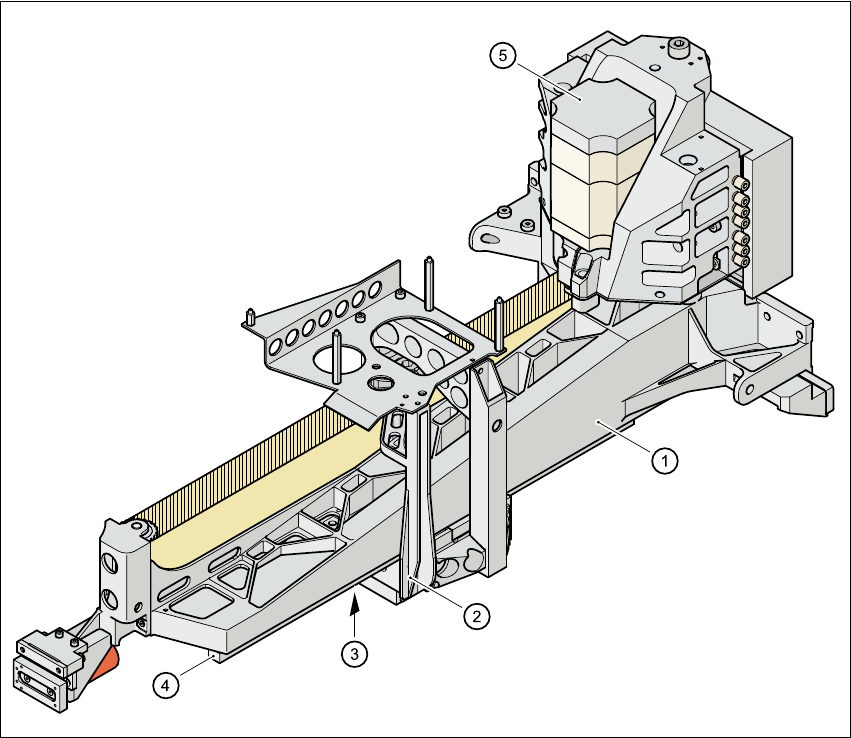

obr. 1.15 - 2 Konstrukce osy X
Osa X se skládá v podstatě z následujících hlavních skupin: 1
– Portálový výložník (1)
– Držák hlavy (2)
– Lineární měřící systém (3)
– X-vedení (4)
–X-třífázový servomotor (5)
Držák hlavy obsahuje následující komponenty: 1
– Kamera pod portálema (LP-Kamera systému rozpoznání desek LP)
–Tištěný spoj hlavy
–Měřící hlava měřícího systému osy X
– Hlava Collect&Place
Návod k obsluze SIPLACE HS-50 1 Úvod, technická data
Verze software SR.50x.xx Vydání 01/2006 CZ 1.15 Přehled montážních skupin - Portály
35
1.15.3 Technická data - X-osa
1
1.15.4 Konstrukce osy Y
1
obr. 1.15 - 3 Konstrukce osy Y
1
Pohon Třífázový motor / ozubený řemen
Max. rychlost 2,5 m/sec.
Výsuv 375 mm
Odměřovací systém polohy Lineární kovové měřítko
Měřená délka 400 mm
Délka měřítka 420 mm
Rozlišení 1 µm
(1) Portál 1 (2) Portál 2
(3) Portál 3 (4) Portál 4
(5) Permanentní magnet (6) Vedení
(7) Měřící systém (8) Adaptér
