Návod k obsluze SIPLACE HS-50 5 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 5.1 Měnič pipet pro 12-ti segmentovou hlavu Collect&Place
141
5.1.3 Funkce
Pipety jsou umístěny na úložných místech a jsou zajištěny pohyblivým zavíracím plechem.
Pneumatický válec může posunout zavírací plech o 6 mm. Podle polohy plechu jsou buď všechny
pipety zafixovány nebo uvolněny. Jestliže není prováděna výměna pipet je zavírací plech stále v
poloze "zavřeno". 5
Na jednotlivých zásobnících měniče pipet je umístěna polohová značka pro zjištění polohy.
Úložná místa zásobníku jsou označena na měniči pipet čísly 1 - 5. Stanoviště pipet jsou v
zásobníku očíslována od 1 do 12 (viz obr. 5.1 - 2
). 5
POKYN 5
Na objednávku je možné vyrobit zvláštní zásobníky se Siemens A&D, které mají zvláštní
označení. 5
Vyzvednutí pipety 5
– Osa Z hlavy Collect&Place najede dolů.
– Zavírací plech (pos. 2 na obr. 5.1 - 2
) otevírá a uvolňuje pipety.
– Pipeta je vyjmuta pinolí hlavy Collect&Place.
– Osa Z vyjede nahoru.
Odložení pipety 5
– Zavírací plech (pos. 2 na obr. 5.1 - 2) otevře a uvolní pipety.
– Osa Z hlavy Collect&Place najede dolů a odloží pipetu.
– Zavírací plech uzavře.
– Osa Z hlavy Collect&Place vyjede nahorů.
Vyhození vadných pipet 5
– Po vyhazovacím přípravku (pos. 2 na obr. 5.1 - 1) jede osa Z hlavy Collect&Place 14 mm dolů
a dopraví vadnou pipetu do otvoru vyhazovacího přípravku.
– Osa Z vyjede nahorů a pipeta je pružinovým drátem vytažena z pinole.
– Pipeta padá do záchytné nádoby (pos. 6 na obr. 5.1 - 1
).
5 Rozšíření stanice Návod k obsluze SIPLACE HS-50
5.1 Měnič pipet pro 12-ti segmentovou hlavu Collect&Place Verze software SR.50x.xx Vydání 01/2006 CZ
142

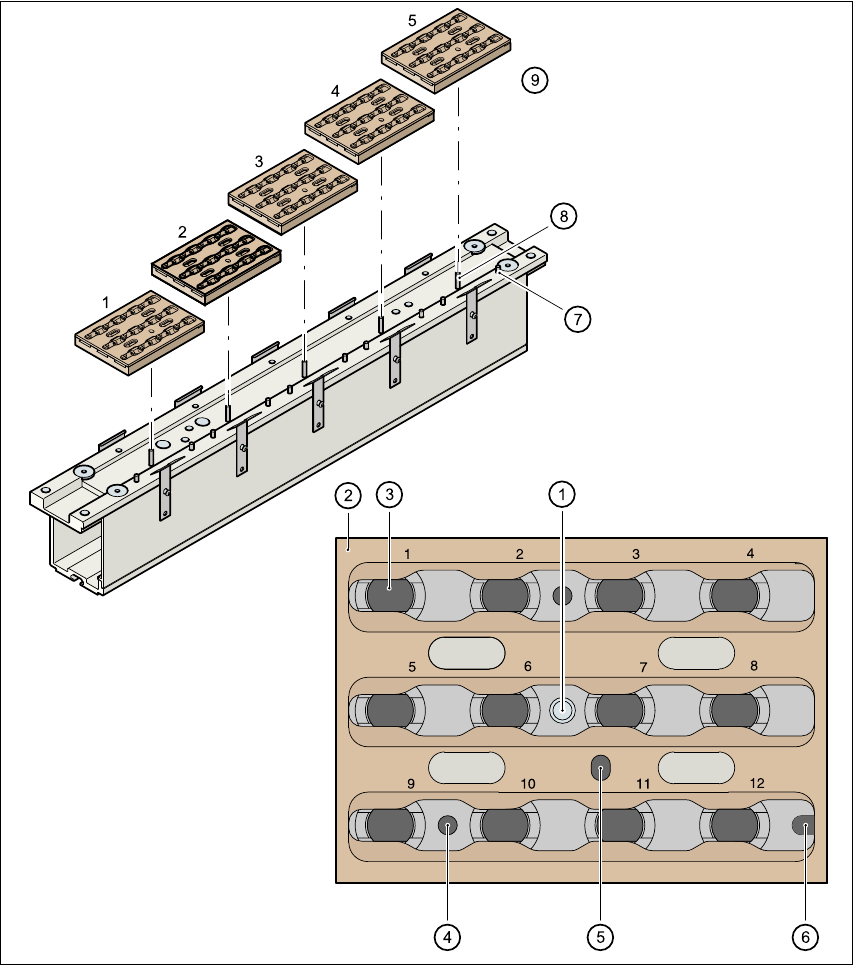

obr. 5.1 - 2 Zásobník a místa uložení pipet
(1) Značka polohy
(2) Uzavírací plech
(3) Místo uložení pipet
(4) Otvor pro válcový kolík pro středění zásobníku
(5) Otvor pro válcový kolík posuvného mechanizmu
(6) Dlouhý otvor pro válcový kolík pro středění zásobníku
(7) Válcový kolík pro středění zásobníku
Návod k obsluze SIPLACE HS-50 5 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 5.1 Měnič pipet pro 12-ti segmentovou hlavu Collect&Place
143
(8) Válcové kolíky pro otevření a zavření uzavíracího plechu
(9) Zásobníky
5.1.4 Pokyny pro obsluhu
Æ
Naplňte zásobník poprvé určitým typem pipet a označte ho nálepkou.
POKYN 5
Pro zásobník je povolen pouze jeden typ pipet!
Zásobník plňte mimo stroj a měňte vždy jen zcela naplněné zásobníky. 5
Æ Otevřete uzavírací plech a zasuňte pipety na místo jejich uložení.
Æ Uzavřete uzavírací plech, aby pipety nemohly ze zásobníku vypadnout.
POZOR 5
Zásobníky je možné plnit jen tehdy, když byly všechny pipety, které jsou na hlavě
Collect&Place, vráceny do svých zásobníků. 5
Æ Programování měniče pipet na linkovém počítači je uvedeno v návodu k obsluze linkového
počítače UNIX.
POKYN 5
Æ Zabraňte tomu, aby součástky padaly na zásobníky. To by mohlo vést k tomu, že se zablokuje
uzavírací plech.
Æ Zabraňte tomu, aby součástky padaly na volná místa podavačů. Součástky se zachytávají na
magnetické liště. Podavače, které nejsou správně umístěny na stole součástek, by mohly
způsobit přerušení provozu. Proto je potřeba pravidelně čistit zásobníky a volné plochy.
