Návod k obsluze SIPLACE HS-50 3 Co dělat, když ...
Verze software SR.50x.xx Vydání 01/2006 CZ 3.1 Zapnout linku SIPLACE
95
3Co dělat, když ...
Tato kapitola obsahuje témata, která jsou třeba při každodenní práci na lince SIPLACE znát.
Jsou zde rady, jak můžete již předběžně učinit nezbytná opatření k tomu, aby bylo možné
minimalizovat prostoje stroje, takže je při výrobě dosaženo co možná nejvyšší efektivity linky
SIPLACE. 3
Z tohoto důvodu jsou v této kapitole popsány úkoly obsluhy a seřizovače v takzvaném obslužném
popř. seřizovacím profilu. 3
3.1 Zapnout linku SIPLACE
3.1.1 Zapnout linkový počítač / Spustit grafické rozhraní programu linkového
počítače
Æ Zapněte nepřerušované napájení proudem (USV).
Nabíhá software linkového počítače.
Přibližně po 2 minutách je na obrazovce dialogové okno login.
Æ V edičním poli "login" zadejte
plr
a potvrďte klávesou RETURN.
Æ V edičním poli "Heslo" zadejte heslo a potvrďte klávesou RETURN. Pokud zadání hesla není
požadováno, stiskněte pouze klávesu RETURN.
Přibližně po 3 minutách je na obrazovce zobrazen Desktop (kmenové okno) s dialogovým
oknem login.
Æ V edičním poli "Uživatel" zadejte jméno uživatele stanovené ve Vašem uživatelském kontu a v
edičním poli "Heslo" zadejte příslušné heslo.
Æ Pro potvrzení klikněte na Ok. Funkce programu linkového počítače mohou být nyní prováděny
podle Vašich přístupových práv.
3.1.2 Na co byste měli dávat pozor předtím, než zapnete stanice
POZOR
Dříve než stanici zapnete, proveďte prodím následující práce. 3
3 Co dělat, když ... Návod k obsluze SIPLACE HS-50
3.1 Zapnout linku SIPLACE Verze software SR.50x.xx Vydání 01/2006 CZ
96
Æ Přezkoušejte, zda je stanice připojena na sít’ové napětí a k přívodu tlakového vzduchu.
Æ Prohlédněte stanici. Zvlášt’ je třeba dohlédnout na to, aby v prostoru pohybu portálů nebyly
žádné překážky.
Æ Přesvědčte se, že všechny hlavy v osách z jsou ve své horní koncové poloze.
Æ Zavřete kryty podavačů a ochranné kryty.
Æ Přesvědčte se, že v disketové jednotce není žádná disketa.
Návod k obsluze SIPLACE HS-50 3 Co dělat, když ...
Verze software SR.50x.xx Vydání 01/2006 CZ 3.1 Zapnout linku SIPLACE
97
3.1.3 Zapnout stanici / Odstartovat SR-programm
POZOR
Stanici zapněte teprve tehdy, když je na monitoru linkového počítače zobrazen "Desktop". Jinak
by se mohly vyskytnout problémy v komunikaci. 3
Æ Stanici zapněte na hlavním spínači a po zapnutí zkontrolujte, zda manomentry indikují
požadovaný provozní tlak.
Software počítače stanice se rozbíhá. V případě připojeného linkového počítače a bezvadné
komunikaci se přibližně po 2 minutách objeví základní náhled grafického rozhraní počítače
stanice pro uživatelskou třídu "Obsluha" (viz obr. 3.1 - 1
).
3

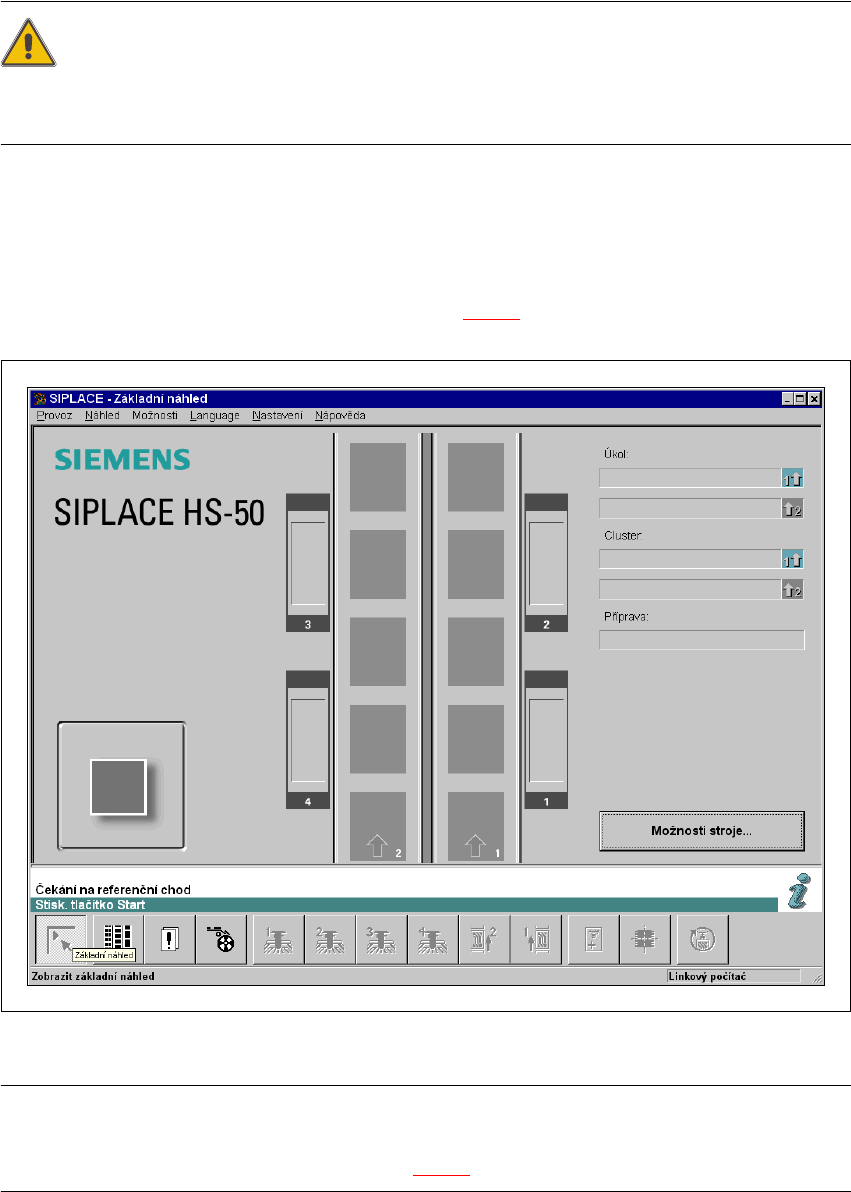

obr. 3.1 - 1 Základní náhled na SR-Software (SR = Stations Rechner = po
č
íta
č
stanice)
UPOZORNĚNÍ
Ve stavovém poli je v řádce "Stav" indikován vždy aktuální stav stanice, a v řádce "Akce:" je
indikována akce, kterou máte provést (viz obr. 3.1 - 1). 3
