Návod k obs luze SIPLACE HS -50 5 Rozší ř ení stanice Verze sof tware SR.50x.xx Vydání 01/2006 CZ 5.2 Č árový kód sou č ástky 149 P ř ípady, kdy není možné p ř e č ís t č árový kód 5 Æ Vy p n ě te ko ntrol u dopln ě ní v…
5 Rozšíření stanice Návod k obsluze SIPLACE HS-50
5.2 Čárový kód součástky Verze software SR.50x.xx Vydání 01/2006 CZ
148
5.2.2 Pokyny k obsluze
– Musí být připojena čtečka čárového kódu.
– Čárový kód musí být zadán na linkovém počítači pro každý element.
Æ Aktivujte v menu Možnosti stroje funkci „Kontrola přípravy s bar-kódem (čárovým kódem)“.
5
obr. 5.2 - 2 Kontrola p
ř
ípravy s bar-kódem (
č
árovým)
POKYN: 5
Jestliže je jedno místo čárového kódu osazeno filtrem (osazeno hvězdičkou *), pak toto místo není
vyhodnoceno. Tímto způsobem je možné filtrovat údaje, které jsou obsaženy v čárovém kódu,
jako např. datum nebo název firmy. 5
– Jestliže je na počítači aktivován čárový kód součástky a zapnuta volba "Kontrola přípravy s
bar-kódem" v možnostech stroje, potom není možné ručně provést "Naplnit parkoviště" a
"Zaplnit stopu s čárovým kódem.
– U stop se součástkami bez čárového kódu je přes zapnutou kontrolu doplnění možné ruční
"Naplnění".
Návod k obsluze SIPLACE HS-50 5 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 5.2 Čárový kód součástky
149
Případy, kdy není možné přečíst čárový kód 5
Æ Vypněte kontrolu doplnění v možnostech stroje.
Æ Zadejte ručně čárový kód.
5.2.3 Obsluha
Æ
Vyberte v menu připrava(výzbroj) náhled "Prázdné stopy“.
Æ Načtěte pomocí čtečky čárového kódu požadovaný čárový kód stopy.
Jestliže je stopa v přípravě k dispozici a element má čárový kód, objeví se dialog „Kontrola
přípravy s čárovým kódem“ s uvedením odpovídající stopy.
POZNÁMKA 5
Dialog můžete otevřít kliknutím na požadovanou stopu nebo na tlačítko „Kontrola přípravy s
bar-kódem“. 5
Při úspěšném porovnání a následném načtení vratného čárového kódu můře být stopa zcela
zaplněna. 5
5.2.4 Technické údaje
5
Element čárového kódu
Max. rozlišení 0,13 mm
Rychlost načtení 36 scans/sec.
Třída laseru IEC Class 2
Druh ochrany IP 64
Rozpoznatelné druhy čárového kódu
Code 39 (normal / FULL ASCII)
EAN/UPC (Familie s/bez ADD ON
CODABAR
INTERLEAVED 2/5
NORMAL 2/5 (5 bars)
(další na vyžádání)
5 Rozšíření stanice Návod k obsluze SIPLACE HS-50
5.3 Dvojitý transport Verze software SR.50x.xx Vydání 01/2006 CZ
150
5.3 Dvojitý transport
5.3.1 Konstrukce dvojitého transportu
Přepravní pásy jsou poháněny stejnosměrnými motory. Pro každou oblast zpracování je zde
jeden zvedací stůl pro upevnění desky tištěného spoje. Přestavení šíře transportu
desky(DPS=deska plošných spojů) probíhá buď přes menu nebo přes linkový počítač 5
5

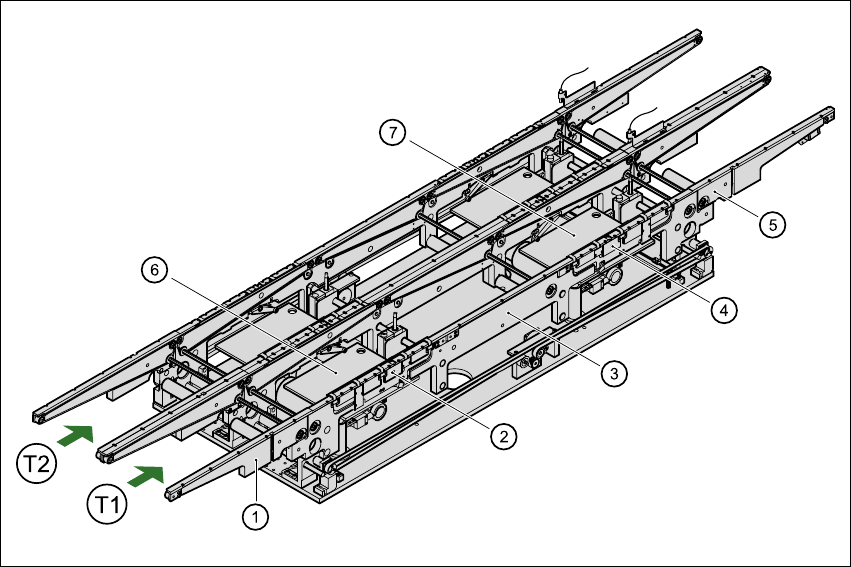

obr. 5.3 - 1 Konstrukce dvojitého transportu
5
(1) Oblast vkládání (2) Oblast zpracování 1
(3) Meziploha (4) Oblast zpracování 2
(5) Oblast výstupu (6) Zvedací stůl, oblast zpracování 1
(7) Zvedací stůl, oblast zpracování 2 (T1) Přepravní stopa 1 5
(T2) Přepravní stopa 2 55
