Návod k obsluze SIPLACE HS-50 2 Bezpečnost práce
Verze software SR.50x.xx Vydání 01/2006 CZ 2.5 Stav energie automatu po vypnutí hlavním vypínačem
83
2.5 Stav energie automatu po vypnutí hlavním
vypínačem
NEBEZPEČÍ
Automat je napájen sít’ovým napětím 3 x 204 VAC (Version US), 3 x 230 VAC, 3 x 380 VAC,
3x400VAC příp. 3 x 415 VAC ± 5 %, 50/60 Hz. Části tohoto zařízení vedou proto životu
nebezpečné napětí i při vypnutém hlavním vypínači. Neodborné zacházení s tímto automatem
může proto vést k usmrcení nebo těžkému poranění a také k věcným škodám. 2
Æ Dbejte platných předpisů pro zabránění úrazu a předpisů DIN (obzvláště DIN EN 60 204, díl 1).
Æ Nekvalifikované a nevyškolené osoby nesmí otevírat kryt servisní zásuvné desky.
2
2
2 Bezpečnost práce Návod k obsluze SIPLACE HS-50
2.5 Stav energie automatu po vypnutí hlavním vypínačem Verze software SR.50x.xx Vydání 01/2006 CZ
84
2

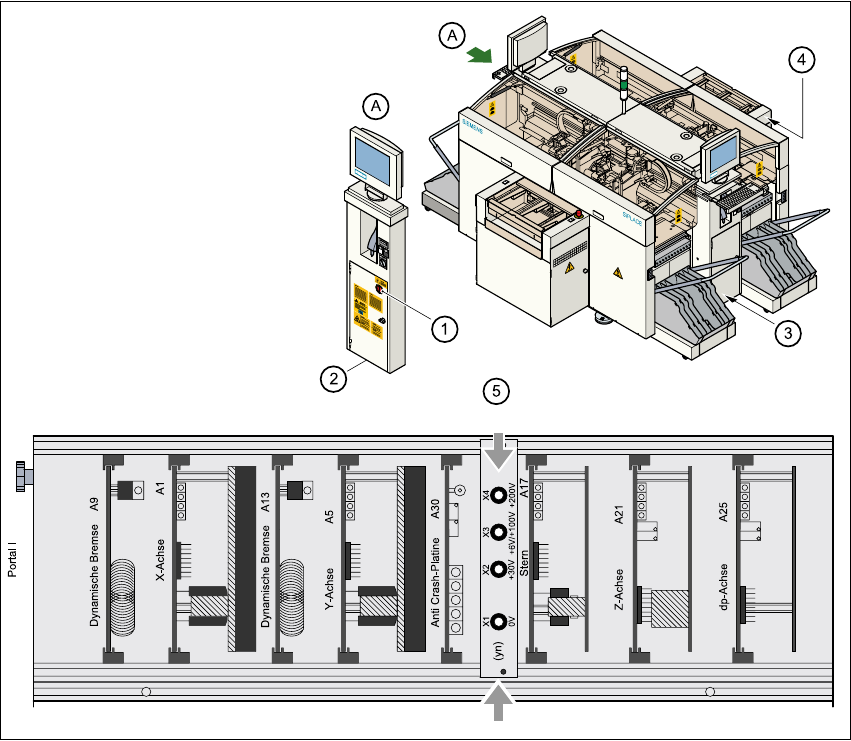

obr. 2.5 - 1 Poloha servisní desky, hlavního vypína
č
e, servisní zásuvky a jednotky stla
č
eného
vzduchu na automatu
2
2
(1) Hlavní vypínač
(2) Servisní deska za ochrannými dveřmi
(3) Jednotka stlačeného vzduchu
(4) Servozásuvka
(5) Měřící jednotka na servisní desce
Návod k obsluze SIPLACE HS-50 2 Bezpečnost práce
Verze software SR.50x.xx Vydání 01/2006 CZ 2.5 Stav energie automatu po vypnutí hlavním vypínačem
85
2

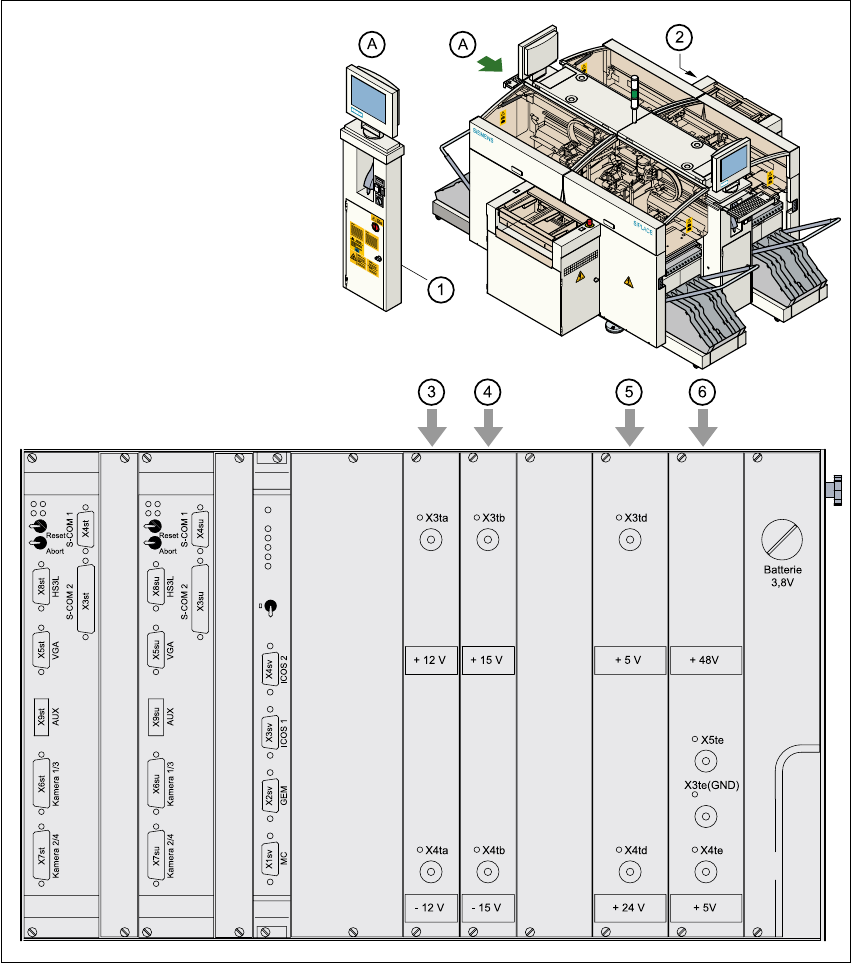

obr. 2.5 - 2 Poloha desky
ř
ízení, hlavního vypína
č
e
2
(1) Hlavní vypínač
(2) Deska řízení
(3) Deska napájení ± 12 VDC
(4) Deska napájení ± 15 VDC
(5) Deska napájení + 5 VDC/+ 24 VDC
(6) Deska napájení + 5 VDC/+ 50 VDC
