5 Rozšíření stanice Návod k obsluze SIPLACE HS-50
5.5 Středění keramických desek Verze software SR.50x.xx Vydání 01/2006 CZ
160
5.5 Středění keramických desek
5.5.1 Obecně
Keramické desky mohou být polohovány mechanicky a opticky.
Přitom lze zjistit polohu polohových značek na keramické desce buď
– standartně zabudovanou kamerou desek pod portálem s normálním nebo (na přání lze doplnit)
šikmým osvětlením nebo
– kamerou desek Multicolor (na přání).
5.5.2 Možné druhy polohování
Následující druhy polohování keramických desek lze vložit do souboru strojních dat (real.ma) do
druhů transportu.
5
5
5.5.3 Mechanické polohování
5.5.3.1 Obecně
Mechanické polohování keramických desek je používáno k tomu, aby byly desky aretovány
stabilně a s úsporou materiálu ve směrech x a y. Také aby mohly být osazovány až ke kraji
desky.
5.5.3.2 Montáž a demontáž polohování keramických desek
POZNÁMKA
Montáž a demontáž polohování keramických desek mohou provádět pouze servisní technici. 5
Druh transportu Polohování
4 mechanické polohování desky s normálním osvětlením
5 jen šikmé osvětlení s upínáním Y
6 mechanické polohování desky s šikmým osvětlením
Návod k obsluze SIPLACE HS-50 5 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 5.5 Středění keramických desek
161

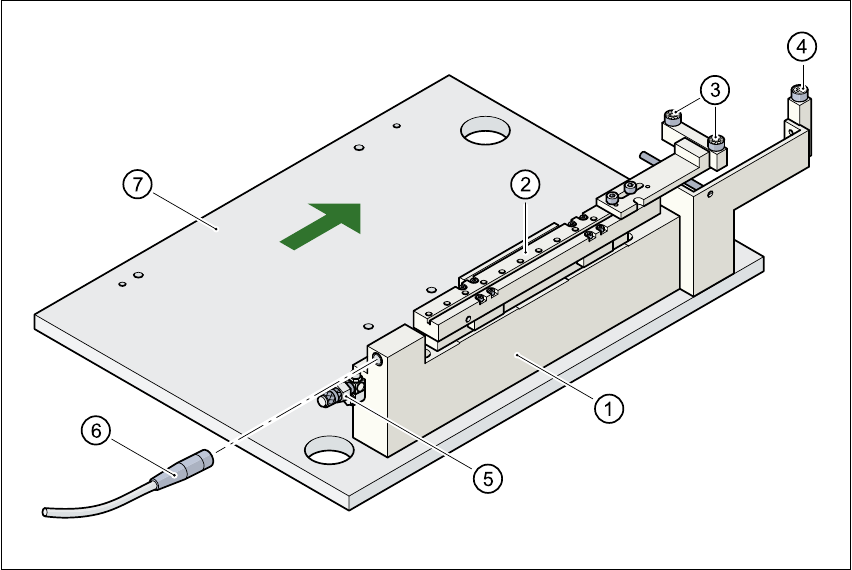

obr. 5.5 - 1 Konstrukce polohování keramických desek
(1) Mechanické polohování keramických desek
(2) Polohovací saně
(3) Kuličková ložiska
(4) Doraz
(5) Přívod tlakového vzduchu
(6) Připojovací kabel pro polohový spínač
(7) Posuvný stůl
5.5.3.3 Údržba
–Kuličková ložiska v polohování X musí být čištěna a mazána tukem.
–V případě potřeby kontrolujte pneumatický pohon, zda se pohybuje lehce.
– Údržbu transportu je třeba provádět podle popisu v návodu k údržbě.
5 Rozšíření stanice Návod k obsluze SIPLACE HS-50
5.5 Středění keramických desek Verze software SR.50x.xx Vydání 01/2006 CZ
162
5.5.4 Technická data
5
Formát podkladu 50 mm x 50 mm až 100 mm x 180 mm
Tloušt’ka podkladu 0,5 mm až 1,5 mm
Provedení desky bez vrypů (bez problemů)
s vrypy (provést zkoušku)
Deska v transportu 2,5 mm
Optické středění (rozpozn. modul desek):
Druh osvětlení při světlých pastách:
Druh osvětlení při tmavých pastách a malé vzdálenosti
k sousedním strukturám (> 1 mm)
S kamerou desek Multicolor
Rozpozn. modul desek (standard)
Šikmé osvětlení (opce)
Kamera desek Multicolor Vám dává k
dispozici čtyři možné druhy osvětlení
Kritéria pro značky Viz rozpoznávací modul desek - určení
polohy
Volný prostor pod deskou 12 mm
Přípoj tlakového vzduchu 5,5 bar
