1 Úvod, technick á data Návod k obsluze SIPLACE HS-50 1.15 P ř ehled mont ážních skupin - P ortály Verze software SR.50x.xx Vydání 01/2006 CZ 36 Osa Y se v podstat ě skládá z nás leduj ících hla vníc h sku pin: 1 – Y -Li…
Návod k obsluze SIPLACE HS-50 1 Úvod, technická data
Verze software SR.50x.xx Vydání 01/2006 CZ 1.15 Přehled montážních skupin - Portály
35
1.15.3 Technická data - X-osa
1
1.15.4 Konstrukce osy Y
1
obr. 1.15 - 3 Konstrukce osy Y
1
Pohon Třífázový motor / ozubený řemen
Max. rychlost 2,5 m/sec.
Výsuv 375 mm
Odměřovací systém polohy Lineární kovové měřítko
Měřená délka 400 mm
Délka měřítka 420 mm
Rozlišení 1 µm
(1) Portál 1 (2) Portál 2
(3) Portál 3 (4) Portál 4
(5) Permanentní magnet (6) Vedení
(7) Měřící systém (8) Adaptér
1 Úvod, technická data Návod k obsluze SIPLACE HS-50
1.15 Přehled montážních skupin - Portály Verze software SR.50x.xx Vydání 01/2006 CZ
36
Osa Y se v podstatě skládá z následujících hlavních skupin: 1
– Y-Lineární pohon s permanentním magnetem (1) a deskou adaptéru (2)
– Y-Vedení
–Y-Měřící systém
1
Osa Y je poháněná lineárním motorem. sekundární díl pohonu se skládá z permanentních
magnetů a je montován na stojan stroje. Primární díl je sešroubován s portálem (deska adaptéru).
Specielní řízení (anticrash) omezuje výsuv portálů proti sobě. 1
1.15.5 Technická data - Y-osa
Pohon Přímo lineárním motorem
Max. rychlost 2,5 m/sec.
Výsuv portálů ze stroje -
počítáno od středu stroje:
Portál 1 - 688,5 mm
Portál 2 - 768,5 mm
Portál 3 - 688, 5 mm
Portál 4 - 768,5 mm
Odměřovací systém Lineární kovové měřítko
Délka měřítka 1530 mm
Rozlišení 1 µm
Návod k obsluze SIPLACE HS-50 1 Úvod, technická data
Verze software SR.50x.xx Vydání 01/2006 CZ 1.16 Přehled montážních skupin - osazovací hlavy
37
1.16 Přehled montážních skupin - osazovací hlavy
1.16.1 Konstrukce 12-ti segmentové hlavy Collect&Place
1

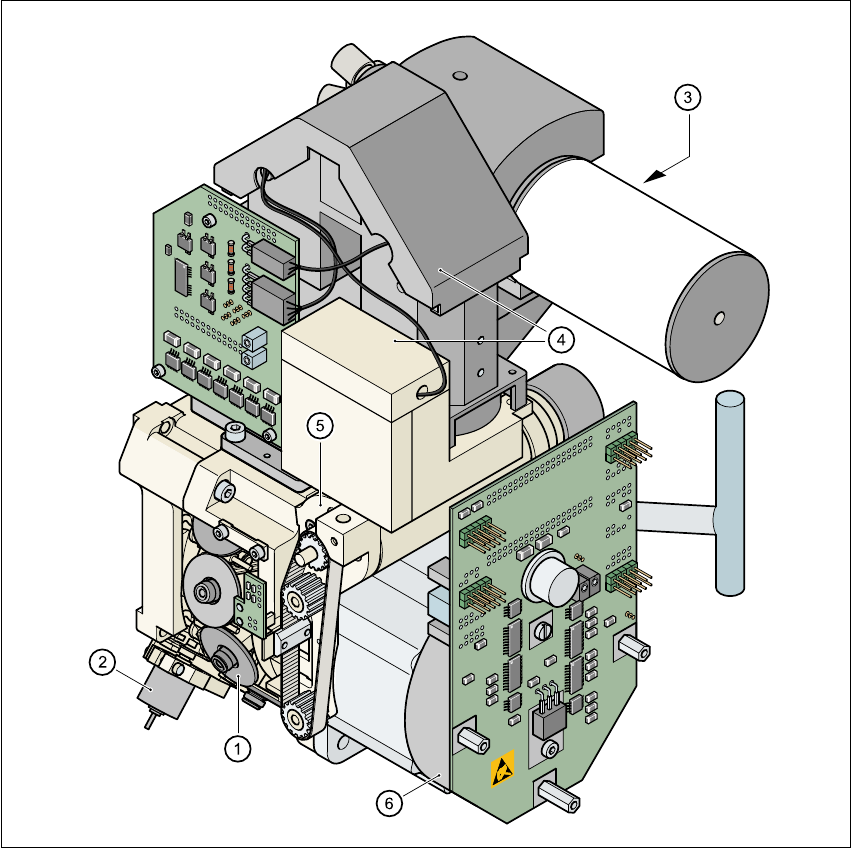

obr. 1.16 - 1 Konstrukce 12-ti segmentové hlavy Collect&Place
1
1
(1) Hvězda s 12 pinolemi (2) Motor, pohon stavění ventilu "shoz"
(3) Otočná stanice (4) BE-systém rozpoznávání součástky
(5) Z-pohon osy (6) Motor hvězdy
