2 Bezpe č nost pr áce Návod k obsluz e SIPLACE HS -50 2.4 Uzav ř ení p ř ívodu stla č eného vzduchu a snížení tlaku Verze software SR.50x.xx Vydání 01/2006 CZ 82 2 obr . 2.4 - 1 Jednotka stla č eného vzduchu na automatu …
Návod k obsluze SIPLACE HS-50 2 Bezpečnost práce
Verze software SR.50x.xx Vydání 01/2006 CZ 2.4 Uzavření přívodu stlačeného vzduchu a snížení tlaku
81
2.3.2 Zbytkové napětí a doby vybití po vypnutí hlavního vypínače
2
POZOR
Aby se zamezilo ztrátě údajů, vypínejte automat - s výjimkou nozových případů - podle
následujících kriterií: 2
– Automat ukončil přenos strojních, přípravných a uživatelských údajů.
– Automat ukončil opracování desky tištěných spojů.
– Automat ukončil fázi rozběhu.
2.4 Uzavření přívodu stlačeného vzduchu a snížení
tlaku
Provozní tlak stlačeného vzduchu je pevně nastaven na 5,5 bar. Polohu jednotky stlačeného
vzduchu zobrazuje pos. 4 na obr. 2.4 - 1
. Přívod stlačeného vzduchu k automatu můžete přerušit
pomocí uzavíracího kohoutu (pos. 1 na obr. 2.4 - 1
). 2
Æ Otevřete ochranné dveře.
Æ Natočte páku uzavíracího kohoutu (pos. 1 na obr. 2.4 - 1) z vertikální do horizontální polohy.
Æ Pozorujte manometr provozního tlaku a manometr pro přívod stlačeného vzduchu uzavíracího
zařízení (pos. 2 a 3 na obr. 2.4 - 1
). Při zapnutém automatu se během 1 min. sníží tlak na 0 bar.
POZOR
Při zapnutém stroji můžete přerušit přívod stlačeného vzduchu pomocí uzavíracího kohoutu max.
na 30 minut. Potřebujete-li pro údržbu případně pro servisní práce na pneumatickém systému
delší čas, musíte automat vypnout hlavním vypínačem a odpojit ho od přívodu stlačeného
vzduchu. 2
Měřící zdířky X2, X3, X4
měřeno proti X1 (GND)
Zbytkové napětí při
vypnutém hlavním vypínači Doba vybití
X2 < 10 VDC < 2 sec
X3 < 10 VDC < 50 sec
X4 < 10 VDC < 7 sec
2 Bezpečnost práce Návod k obsluze SIPLACE HS-50
2.4 Uzavření přívodu stlačeného vzduchu a snížení tlaku Verze software SR.50x.xx Vydání 01/2006 CZ
82
2

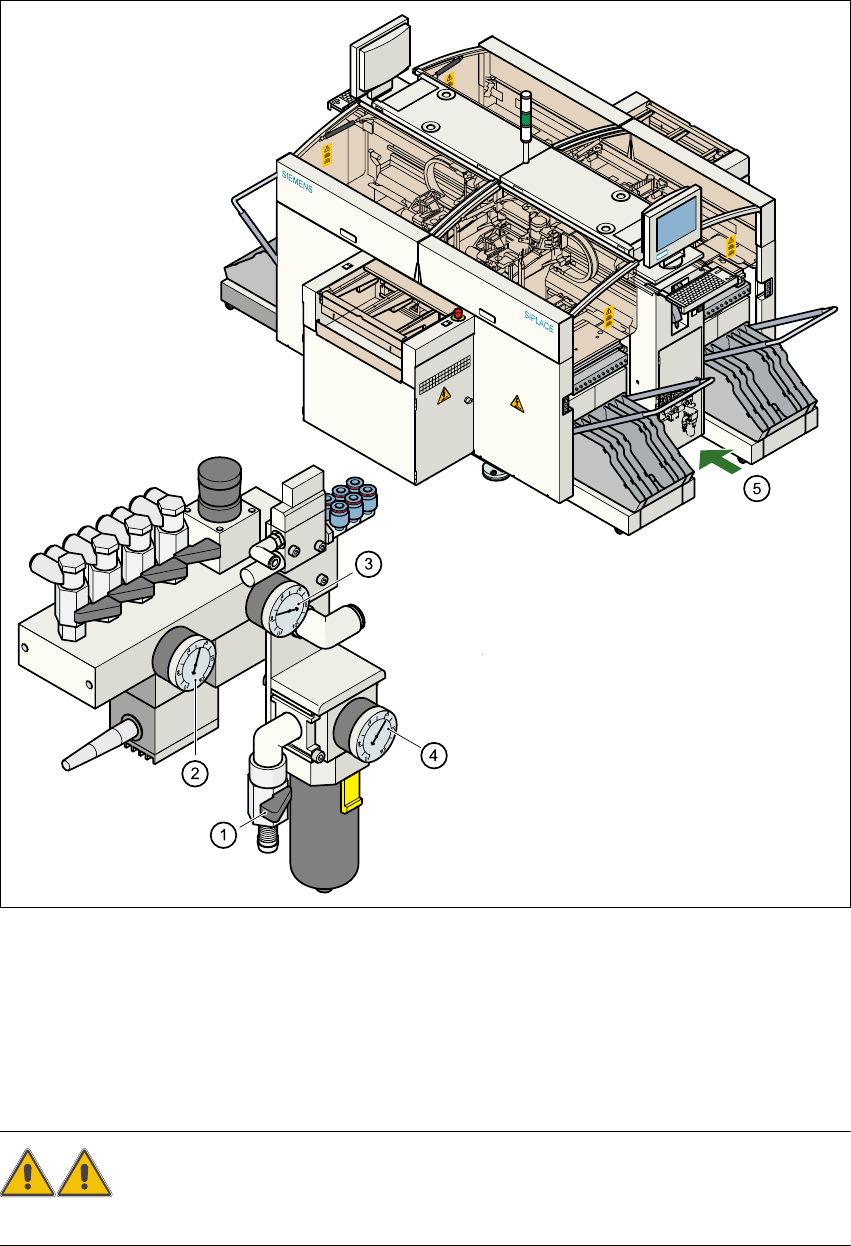

obr. 2.4 - 1 Jednotka stla
č
eného vzduchu na automatu
VÝSTRAHA
Nikdy nepovolujte vedení stlačeného vzduchu, které je pod tlakem. Hrozí nebezpečí zranění! 2
(1) Páka na uzavíracím kohoutu v poloze ZU / zavřeno
(2) Manometr provozního tlaku
(3) Manometer pro provozní tlak stolu součástek
(4) Manometr vstupního tlaku
(5) Poloha jednotky stlačeného vzduchu na automatu za ochrannými dveřmi
Návod k obsluze SIPLACE HS-50 2 Bezpečnost práce
Verze software SR.50x.xx Vydání 01/2006 CZ 2.5 Stav energie automatu po vypnutí hlavním vypínačem
83
2.5 Stav energie automatu po vypnutí hlavním
vypínačem
NEBEZPEČÍ
Automat je napájen sít’ovým napětím 3 x 204 VAC (Version US), 3 x 230 VAC, 3 x 380 VAC,
3x400VAC příp. 3 x 415 VAC ± 5 %, 50/60 Hz. Části tohoto zařízení vedou proto životu
nebezpečné napětí i při vypnutém hlavním vypínači. Neodborné zacházení s tímto automatem
může proto vést k usmrcení nebo těžkému poranění a také k věcným škodám. 2
Æ Dbejte platných předpisů pro zabránění úrazu a předpisů DIN (obzvláště DIN EN 60 204, díl 1).
Æ Nekvalifikované a nevyškolené osoby nesmí otevírat kryt servisní zásuvné desky.
2
