5.5.6 Optické polohování s kamerou desek Multicolor

5.5.6.1 Pbecně

Na místě kamery desek na spodku portálu lze na přání instalovat kameru desek Multicolor.

Kamera desek Multicolor Vám dává k dispozici čtyři možné druhy osvětlení. Tím lze značně

zlepšit rozeznávání značek a tím zvýšit přesnost polohování.

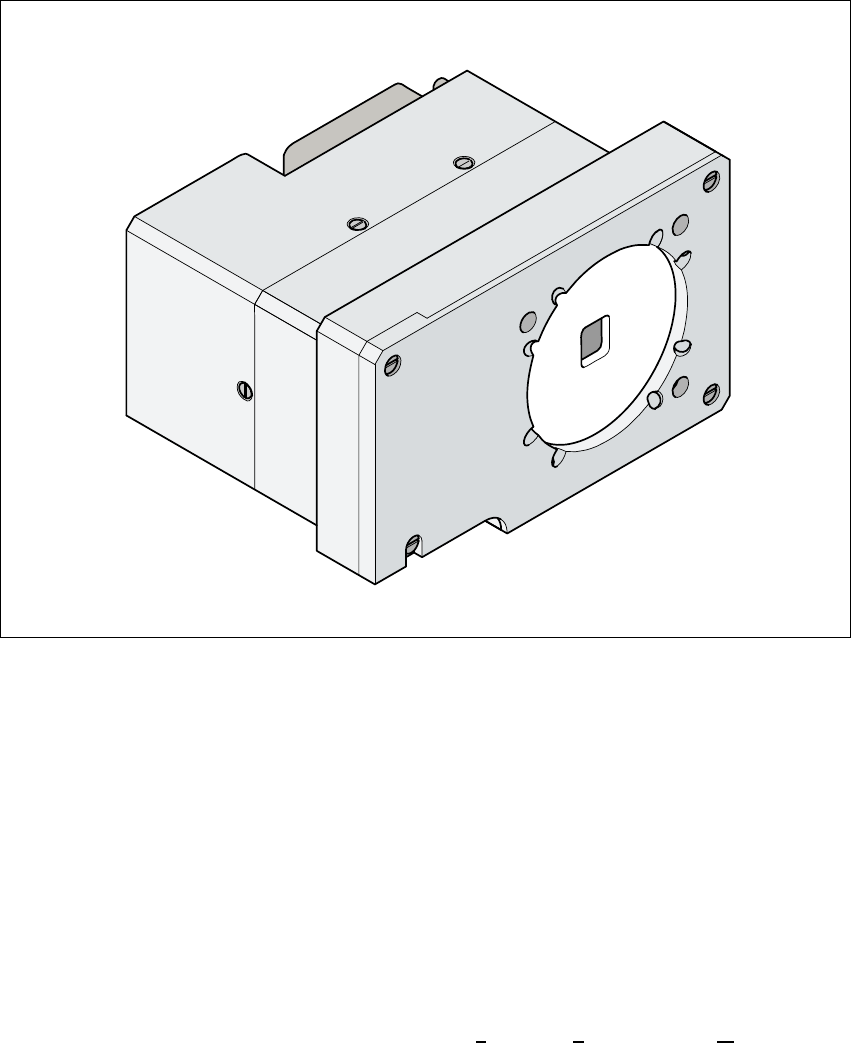

obr. 5.5 - 4 Kamera desek Multicolor

5.5.6.2 Druhy osvětlení kamery desek Multicolor

Kamera Multicolor umožňuje zvolit následující druhy osvětlení:

– Standardní osvětlení

Touto směsí bílého a infračerveného světla lze rozeznat široké spektrum značek. Změnami

osvětlení lze zlepšit kontrast a tak optimalizovat polohování nejrůznějších značek.

–Bílé osvětlení

Tento druh osvětlení se používá pro desky s pocínovanými značkami.

– Šikmé modré světlo

S ním lze ve většině případů dosáhnout zřetelné zlepšení kontrastu lesklé značky na světlém

podkladovém materiálu jako keramika nebo CEM (c

omposite electrochemical materials,

Návod k obsluze SIPLACE HS-50 5 Rozšíření stanice

Verze software SR.50x.xx Vydání 01/2006 CZ 5.5 Středění keramických desek

167

elektrolyticky oddělený vrstvený materiál). Také lakem překryté polohovací značky na světlém

podkladu lze lépe rozeznat.

–Infračervené osvětlení

Použití tohoto druhu osvětlení má zvláštní význam pro značky, které jsou překryty lakem, nebo

na pružném materiálu (Flex). U stříbro/platinových značek na keramice lze eventuelně docílit

zlepšení rozeznávání, což by mělo být předem ověřeno zkušebním polohováním.

5 Rozšíření stanice Návod k obsluze SIPLACE HS-50

5.6 Předávání dat DPS (desky plošných spojů) Verze software SR.50x.xx Vydání 01/2006 CZ

168

5.6 Předávání dat DPS (desky plošných spojů)

5.6.1 Popis funkce

Menu "Možnosti stroje" obsahuje možnost "DPS předávání dat". Cílem této funkce je zvýšit výkon

linky osazovacího systému. Za tím účelem je deska tištěných spojů na první stanici osazení

celkově proměřena a zjištěna data o značkách, jednotlivých zapojeních, inkoustových značkách

atd. a odeslána do následující stanice. Na následující stanici jsou potom jen stanoveny polohy

dvou polohovacích značek. Na základě poloh obou značek je provedena na každé stanici korekce

polohy pro desku, která má být osazena. Tím odpadá nové měření celé desky pomocí přeměření

jednotlivých zapojení, inkoustových značek atd. 5

5.6.2 Aktivace volby DPS předávání dat

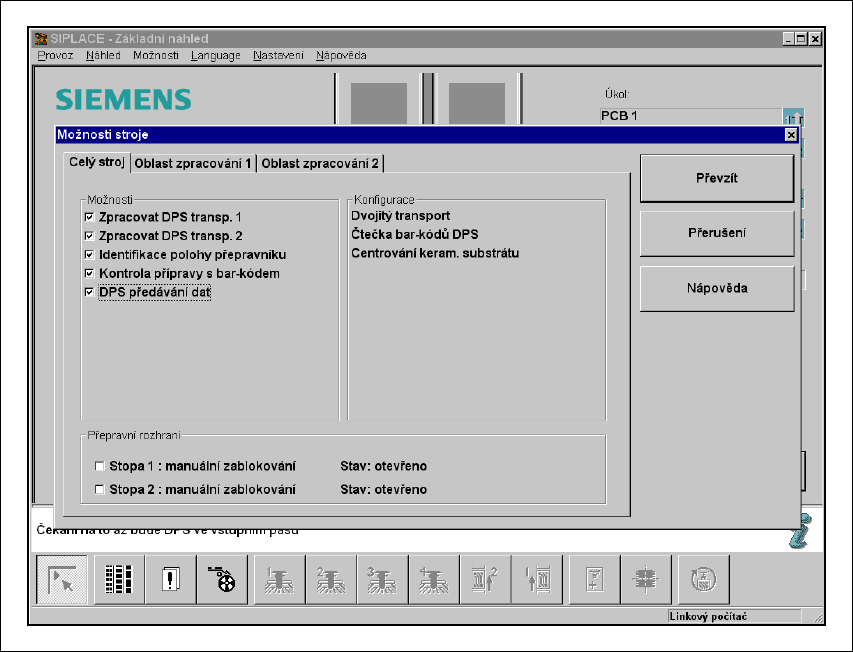

obr. 5.6 - 1 Možnosti stroje: DPS p

edávání dat
