Návod k obsluze SIPLACE HS-50 2 Bezpečnost práce
Verze software SR.50x.xx Vydání 01/2006 CZ 2.2 Bezpečnostní zařízení
77
2

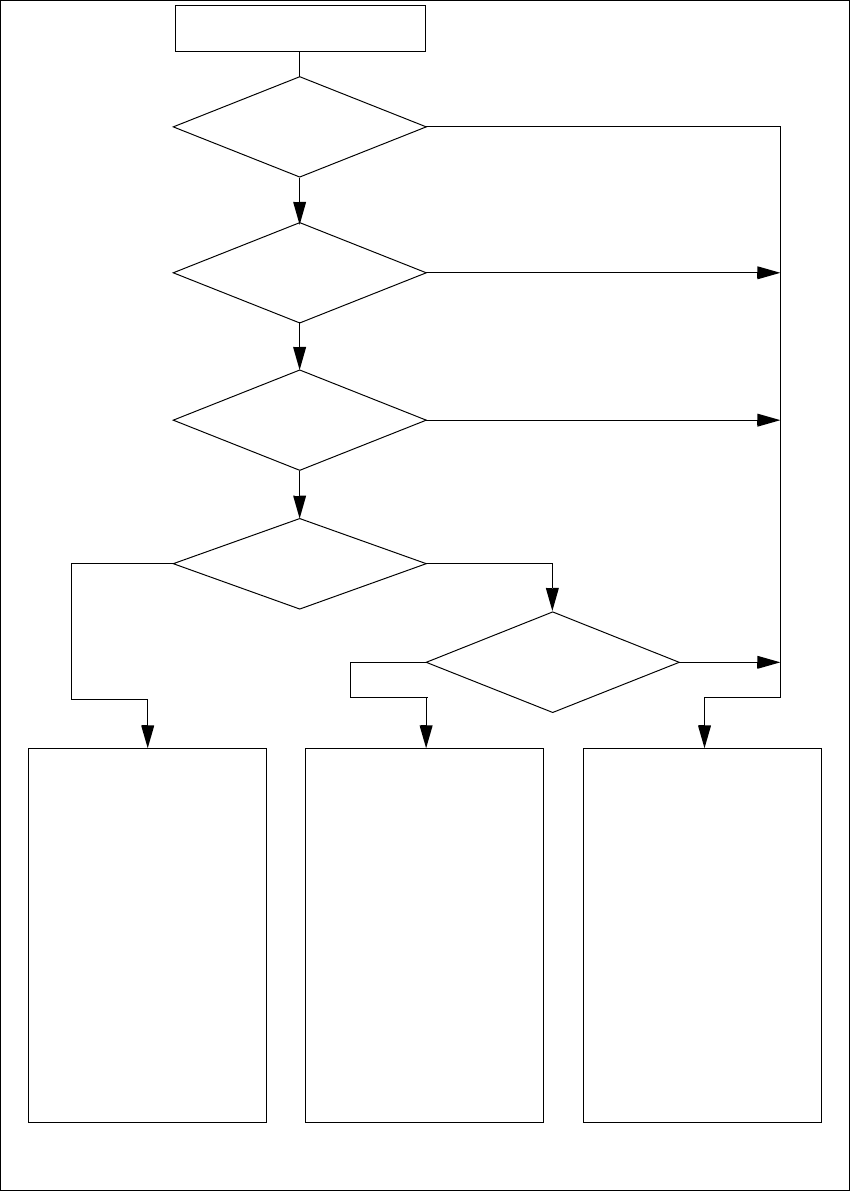

obr. 2.2 - 7 Bezpe
č
nostní okruhy HS-50
Stlačený vzduch
min. 5,0 bar?
Ne
Stiskněte tlačítko start.
Je stisknuto
tlačítko nouzového
zastavení?
Kryt otevřen?
Je zamyk. tlačítlo
zamčeno (poloha I)?
Ne
Je přerušena bezpečnostní
smyčka stolů?
Ne
Ne
Ano
Ano
Ne
Aktívní
BOK*) Ano
Nap
ě
tí
Osa Y 200 V
Osa X 200 V
Osa hvězdy 100 V
Osa DP 30 V
Osa Z 30 V
Aktívní
Transport desek Ano
Upevnění desek Ano
Přestavení šířky Ano
Zastavení desek Ano
Zvedací stůlAno
Řezačka pásů Ano
Ano
Aktívní
BOK*) Ne
Nap
ě
tí
Osa Y 0 V
Osa X 0 V
Osa hvězdy 6 V
Osa DP 30 V
Osa Z 30 V
Aktívní
Transport desek Ano
Upevnění desek Ne
Přestavení šířky Ano
Zastavení desek Ne
Zvedací stůlNe
Řezačka pásů Ne
Aktívní
BOK*) Ne
Nap
ě
tí
Osa Y 0 V
Osa X 0 V
Osa hvězdy 10 V
Osa DP 30 V
Osa Z 30 V
Aktívní
Transport desek Ne
Upevnění desek Ne
Přestavení šířky Ne
Zastavení desek Ne
Zvedací stůlNe
Řezačka pásů Ne
*) BOK Bezpečnostně-ochranná kombinace
Ano
Ano
2 Bezpečnost práce Návod k obsluze SIPLACE HS-50
2.2 Bezpečnostní zařízení Verze software SR.50x.xx Vydání 01/2006 CZ
78
2.2.5 Ochrana proti zásahu na místech instalace stolů součástek
NEBEZPEČÍ
Předpokladem pro bezpečnost provozu je vybavení všech stanovišt’ podavači. Pokud není k
dispozici dostatečný počet podavačů, je třeba podavače nahradit ochranou proti zásahu (Dummy-
Feeder). 2
Máte k dispozici následující varianty: 2
2

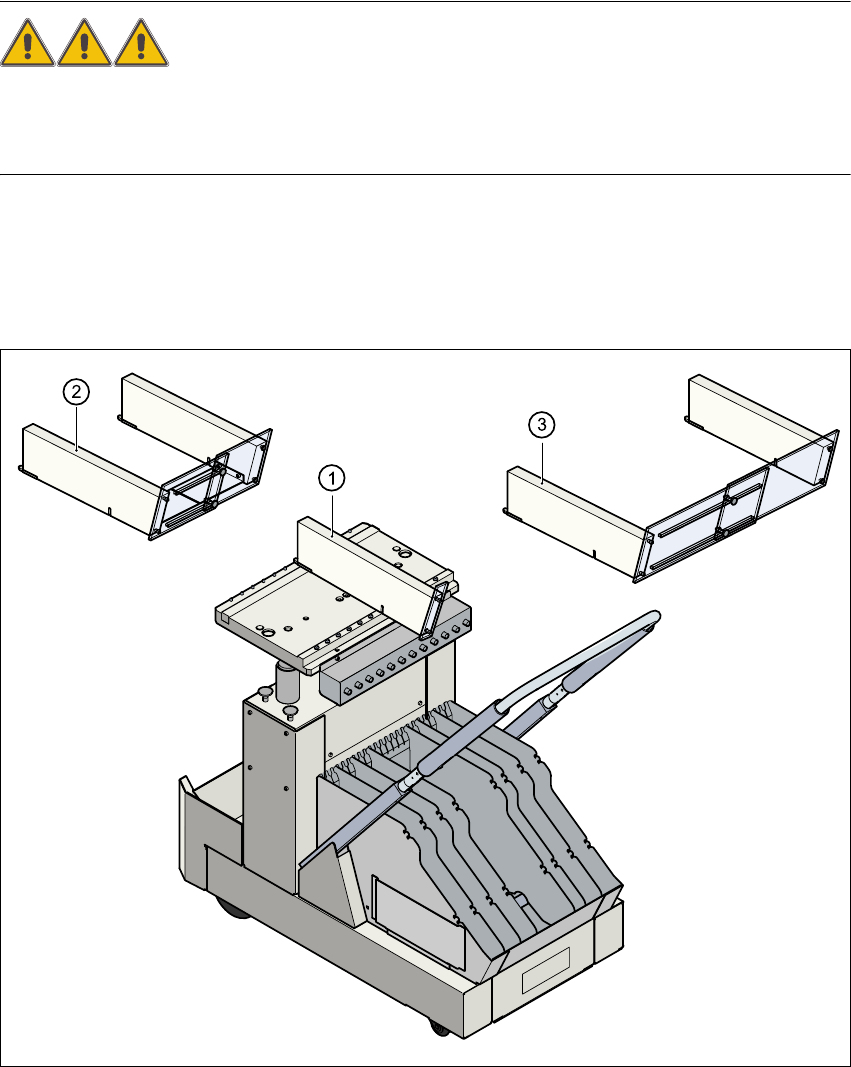

obr. 2.2 - 8 Ochrana proti zásahu u vým
ě
nného stolu sou
č
ástek
Č. výrobku 00116820-01 Ochrana proti zásahu SIPLACE pro 1 stanoviště
Č. výrobku 00116821-01 Ochrana proti zásahu SIPLACE pro 6 - 10 stanoviš˙
Č. výrobku 00116822-01 Ochrana proti zásahu SIPLACE pro 11 - 20 stanoviš˙
(1) Ochrana proti zásahu pro 1 stanoviště
(2) Ochrana proti zásahu pro 6 - 10 stanovišt’
(3) Ochrana proti zásahu pro 11 - 20 stanovišt’
Návod k obsluze SIPLACE HS-50 2 Bezpečnost práce
Verze software SR.50x.xx Vydání 01/2006 CZ 2.3 Zbytkové napětí na servodesce a doba vybití při vypnutí automatu
79
2.3 Zbytkové napětí na servodesce a doba vybití při
vypnutí automatu
Jestliže je stisknuto tlačítko nouzového zastavení nebo jestliže je vypnut automat, vybije se napětí
meziokruhu 200 V pro osy portálu příp. 100 V pro osy hvězdy během krátké doby na bezpečné
zbytkové napětí. 2
Můžete odebírat napětí na měřících zdířkách X1 - X4 na jednotce pro měření napětí na desce
"servo". 2
NEBEZPEČÍ
Automat je napájen 3 x 204 VAC (Version US), 3 x 230 VAC, 3 x 380 VAC, 3 x 400 VAC příp.
3 x 415 VAC ± 5 %, 50/60 Hz. Části tohoto zařízení vedou proto životu nebezpečné napětí i při
vypnutém hlavním vypínači. Neodborné zacházení s tímto automatem může proto vést k
usmrcení nebo k těžkému poranění a k závažným věcným škodám. 2
Æ Dbejte platných předpisů pro zabránění úrazu a předpisů DIN (obzvláště DIN EN 60 204, díl 1).
Æ Kryt desky servo mohou otevírat pouze kvalifikované a vyškolené osoby.
