Návod k obsluze SIPLACE HS-50 2 Bezpečnost práce
Verze software SR.50x.xx Vydání 01/2006 CZ 2.2 Bezpečnostní zařízení
67
Funkce 2
Jestliže jsou ochranné kryty zdviženy nahorů, nebo jestliže je zvednut jeden z krytů transportu
desek, okamžitě se přeruší přívod proudu k osám portálu. Osy portálu se zastaví. Na obrazovce
se objeví hlášení "Kryty uzavřít". 2
Æ Zavařete ochranné kryty a stiskněte tlačítko start, aby mohlo osazování pokračovat.
2
obr. 2.2 - 2 Umíst
ě
ní tla
č
ítka START (bílé) na automatu
(1) Tlačítko startu (bílé) na automatu
2 Bezpečnost práce Návod k obsluze SIPLACE HS-50
2.2 Bezpečnostní zařízení Verze software SR.50x.xx Vydání 01/2006 CZ
68
2.2.2 Ochrana proti zásahu vstupním a výstupním pásu
NEBEZPEČÍ
Ochranný kryt musí být vždy nastaven na výšku opracovávané desky. Přitom má být prostor mezi
ochranným krytem a ochrannou lištou co nejmenší. 2
Ochranný kryt je namontován na vstupním a výstupním páse transportu desek. 2
Æ Nastavte výšku ochranného krytu na dlouhých otvorech tak, by mohla procházet
zpracovávaná deska.
2
obr. 2.2 - 3 Ochranný kryt na vstupním a výstupním pásu automatu
(1) Ochranná lišta (namontovaná napevno)
(2) Ochranný kryt (přestavitelný)
(3) Dlouhé otvory pro výškové přestavení
(4) Kryt
Návod k obsluze SIPLACE HS-50 2 Bezpečnost práce
Verze software SR.50x.xx Vydání 01/2006 CZ 2.2 Bezpečnostní zařízení
69
2.2.3 Hlavní vypínač, tlačítko nouzového zastavení, spínač ochranného krytu
2.2.3.1 Umístění hlavního vypínače, tlačítek pro start atd. na automatu
2

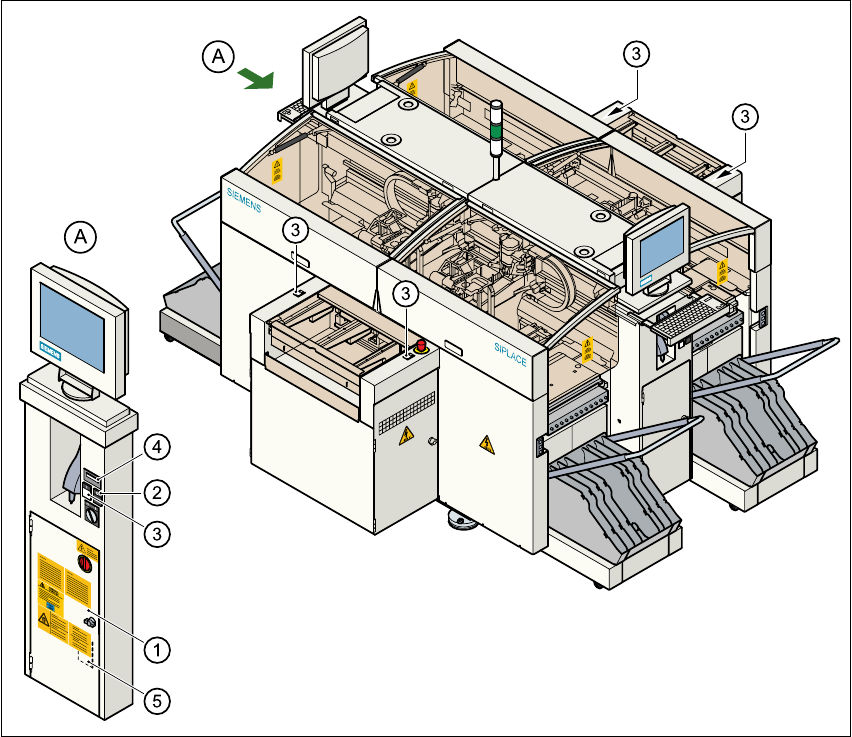

obr. 2.2 - 4 Umíst
ě
ní hlavního vypína
č
e, tla
č
ítek pro start, atd.
(1) Hlavní vypínač
(2) Tlačítko stop (černé)
(3) Tlačítko start (bílé)
(4) Počítadlo součástek
(5) Servisní zásuvka v prostoru napájení za ochrannými dveřmi
2
