3.8 Na co byste měli dbát, abyste zabránili závadám ve
stopě
3.8.1 Obecně
Æ
Dbejte na to, aby byly oblasti podavačů čisté a aby se v přepravní oblasti popř. pod podavači
nenacházely žádné uvolněné součástky.
Æ Postarejte se o to, aby odstavné plochy podavačů a zvláště magnetická lišta stolů součástek
byly čisté a rovné.
Æ Včas doplňujte součástky.
Æ Pásy včas splétejte. To zpravidla znamená, abyste připravili materiál, když je na roli ještě
přibližně 1,5 m pásu.
Æ Opatrně manipulujte s podavači, pokud mají být tyto nasazeny na stůl součástek nebo odtud
mají být odstraněny, protože se jedná o přesné přístroje.
Æ Při používání podavačů dbejte na to, abyste nedopatřením neaktivovali programové klávesy.
Tím by se mohl například u S podavačů 8 mm přestavět takt 4 mm na 2 mm.
Æ Uzavřete klapky na podavačech, protože tyto mohou být v otevřeném stavu snadno
poškozeny.
Æ Zkontrolujte, zda všechny součástky u podavačů S jsou vyzvedávány v závislosti na své
velikosti ze správné polohy (viz následující příklad).
Příklad pro podavače 8 mm S 3
3
obr. 3.8 - 1 Vyzvedávací poloha pro sou
č
ástky: > 3 mm, </= 3 mm
Æ Zkontrolujte, zda jsou zásuvky podavačů připojeny do správných zásuvek.
Vyzvedávací poloha
Vyzvedávací
> 3 mm
pro součástky
<
3 mm
součástky
šířka
poloha pro
3 Co dělat, když ... Návod k obsluze SIPLACE HS-50
3.8 Na co byste měli dbát, abyste zabránili závadám ve stopě Verze software SR.50x.xx Vydání 01/2006 CZ
112
3.8.2 ... u podavače pásu 8mm-S
Æ Nikdy neotevírejte krycí klapku, aniž by nebyl předtím uvolněn odchod krycí fólie.
Æ Nastavte pozici vyzvedávání a dělení pásu podle stručného návodu, který je přiložen ke
kažému podavači pásu.
Æ Zaveďte materiál pásu pružinami do podavače pásu.
3.8.3 ... u pásového kontejneru
Æ Správně nastavte dělící plechy (viz obr. 3.5 - 2).
Æ Velké pásové role opatřete zasouvacími osami.
Návod k obsluze SIPLACE HS-50 3 Co dělat, když ...
Verze software SR.50x.xx Vydání 01/2006 CZ 3.8 Na co byste měli dbát, abyste zabránili závadám ve stopě
113
3.8.4 Souřadnicový systém součástek a úhel vyzvedávání
3

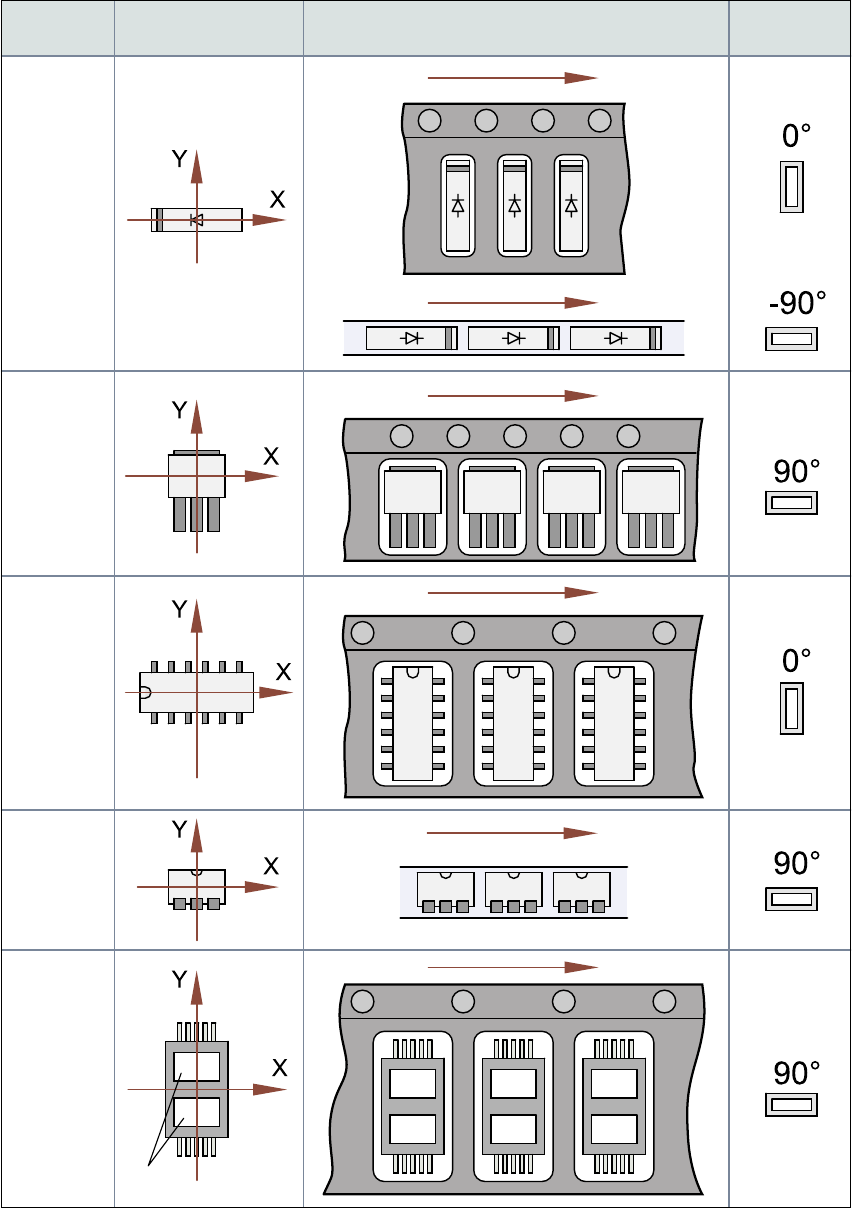

obr. 3.8 - 2 Poloha sou
č
ástek a úhel jejich vyzvedávání
Forma 0°-poloha
Chip-
Pás:
Tyčový
Speciální
Otvory
Poloha při podávání
Úhel vyzvedávání
Osa musí být
pouzdra
/ úhel pipety
zásobník:
součástky
pólovány
vyrovnána ke kladné
ose X.
Pás:
Pás:
Tyčový
zásobník:
Pás:
součástky
popisu
0402
2220
SOT 23
SOT 194
SO-IC
DIL-IC
