Návod k obs luze SIPLACE HS -50 5 Rozší ř ení stanice Verze sof tware SR.50x.xx Vydání 01/2006 CZ 5.4 Č árové k ódy desek 157 5.4.5 Možnosti montáže sníma č e č árového kódu desky 5 obr . 5.4 - 4 Možnosti montáže sníma č…
5 Rozšíření stanice Návod k obsluze SIPLACE HS-50
5.4 Čárové kódy desek Verze software SR.50x.xx Vydání 01/2006 CZ
156
5.4.3.2 Snímač čárového kódu desky pro dvojitý transport
U dvojitého transportu jsou čárové kódy jen předávány dále přes rozhraní GEM . To je pro využití
naléhavě nutné. Automatické posílání osazovacího programu není možné.
5.4.4 Technická data
5
5
* Tuto hodnotu je třeba dodržet v případě, když čárový kód na desce projíždí scaner kolmo ke
směru transportu stroje.
** Podle toho, kde se nachází čárový kód na desce, polohu snímače čárového kódu na
vstupním pásu lze jednoduše nastavit.
Max. velikosti desek - jednoduchý transport standard: (L x B) do 460 mm x 460 mm
opce: (L x B) do 508 mm x 460 mm
(stejná šířka u všech zakázek při jednom běhu)
Rozměry čar šířka čáry B: 0,19 < B ≤ 0,3 mm
(odpovídá vysoké a střední hustotě)
délka čar: ≥ 4 mm*
délka čtecího okénka: ≤ 90 mm
Vyrovnání kódu na desce ** paralelně nebo kolmo ke směru pohybu
desky co nejblíže k pevné straně transportu desek
Barvy kódu (kontrastní poměr > 70 % podle
DIN 66236)
čáry: černé, tmavě zelené, tmavě modré
pozadí: bílé, béžové, žluté, oranžové
Druhy kódů kód 39, kód 128 / EAN 128,
Codabar, 2/5 IATA 2/5 industrial,
2/5 interleaved, UPC, EAN,
Pharma kódy, EAN Addendum
(další na vyžádání)
Úplné čárové kódy max. 25 míst (možná definice jednoho filtru)
Bezpečnost laserového scaneru laserová dioda 670 nm (červená) / 1 mW
bezp.třída laseru 2, Druh ochrany IP65
Software stanice a linky od verze 5.02.xx
Trvání čtení/vyhodnocování časově neutrální (T ≤ 1 s), protože probíhá paralelně s
osazováním předchozí desky
Návod k obsluze SIPLACE HS-50 5 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 5.4 Čárové kódy desek
157

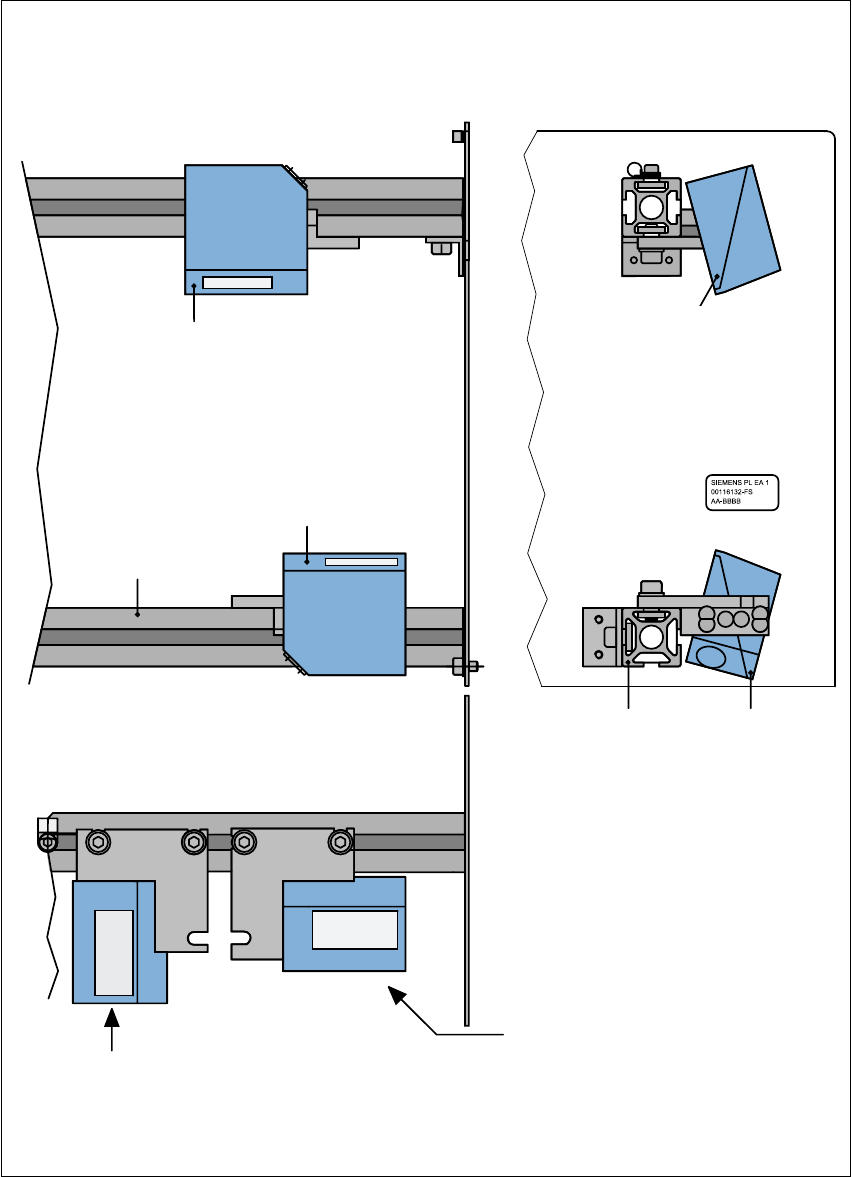

5.4.5 Možnosti montáže snímače čárového kódu desky
5
obr. 5.4 - 4 Možnosti montáže sníma
č
e
č
árového kódu desky
Pohled zepředu Pohled ze strany
Montáž pro případ
čárového kódu na
horní straně desky
Montaž pro případ
čárového kódu na
spodní straně desky
Pohled shora
Poloha snímače čárového
kódu při čárách kódu
paralelně ke směru
transportu desky.
Poloha snímače čárového kódu
při čárách kódu kolmo ke směru
transportu desky.
Profilové
koleje
Snímač
čárového
kódu desky
’nahoře’
Snímač čárov.
kódu ’dole’
Profilové-
koleje
5 Rozšíření stanice Návod k obsluze SIPLACE HS-50
5.4 Čárové kódy desek Verze software SR.50x.xx Vydání 01/2006 CZ
158
5.4.6 Konfigurace snímače čárového kódu desek
Snímače čárového kódu se nakonfigurují pomocí etiket s čárovými kódy. Souprava pro montáž
snímače obsahuje program pro vytvoření těchto etiket.
5.4.7 Zobrazení čárového kódu desky
V tomto menu lze zobrazit naposledy přečtený čárový kód desky.
Je zde i zobrazeno, pokud šlo o chybné čtení, startovní signál, že se vyskytl chybný formát, nebo
pokud nejsou k dispozici žádná data.
Æ Zvolte v menu Možnosti podmenu Bar-kody DPS (čárové kódy desky plošných spojů)
.

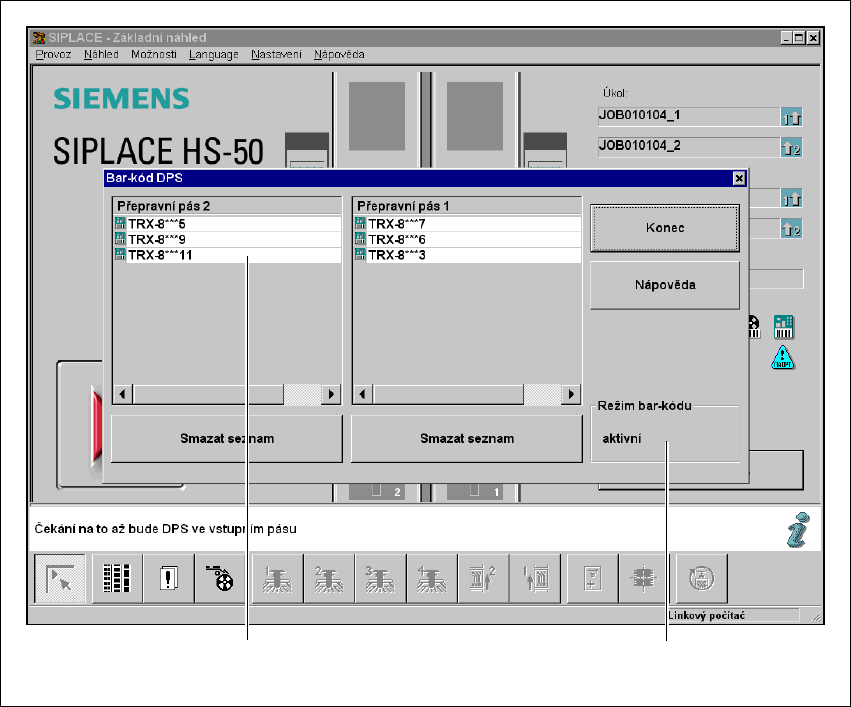

obr. 5.4 - 5 Zobrazení
č
árového kódu desky
(1) Pole se seznamem
(2) Informace o stavu
Æ Pro vymazání seznamu klikněte na volbu Smazat seznam.
1
2
