4 Manipulace se součástkami Návod k obsluze SIPLACE HS-50
4.2 Technické údaje podavačů Verze software SR.50x.xx Vydání 01/2006 CZ
120
4.2.2 Podavač S 3 x 8 mm
4

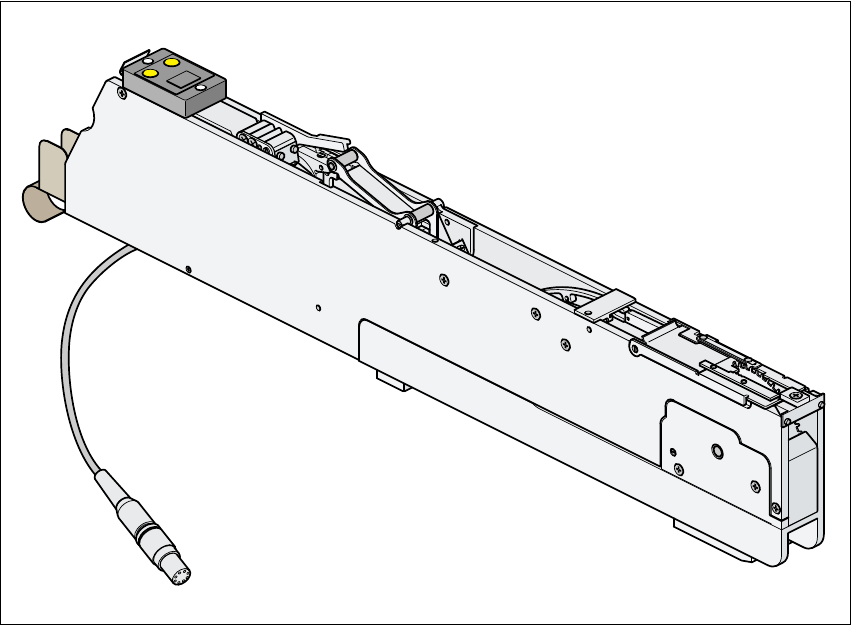

obr. 4.2 - 2 Podava
č
S 3 x 8 mm
Číslo výrobku 00141098-xx
Šířka 30 mm
Stop na podavač 3
Max. počet podavačů 4 x 12
Zásoba součástek při 7"cívkách cca. 4000 kusů
Specifické údaje pro průměr cívky 7" - 15", max. 381 mm
Transportní zdvih (nastavitelný) 2 mm / 4 mm
Doba výrobního taktu 60 ms
Napájení 30 V- 4
Návod k obsluze SIPLACE HS-50 4 Manipulace se součástkami
Verze software SR.50x.xx Vydání 01/2006 CZ 4.2 Technické údaje podavačů
121
4.2.3 3 x 8 mm S podavač pro součástky 0201/0402
obr. 4.2 - 3 3x8 mm S-podava
č
pro sou
č
ástky 0201/0402
Číslo materiálu 00141099-xx
Šířka 30 mm
Spektrum součástek 0201, 0402
Stop na podavač 3
Maximální počet podavačů (DCA) 4 x 12
Zásoba součástek u cívek 7" asi 10.000 - 15.000 kusů
Průměr cívek 7" - 15" (max. 381 mm)
Zdvih transportu (nastavitelný) 2mm ( 4mm)
Doba taktu 60 ms
Napájecí napětí 30 V-
4 Manipulace se součástkami Návod k obsluze SIPLACE HS-50
4.2 Technické údaje podavačů Verze software SR.50x.xx Vydání 01/2006 CZ
122
4.2.4 Podavač S 12/16 mm
4
obr. 4.2 - 4 Podava
č
S 12/16 mm
Číslo výrobku 00141092-xx
Šířka 30 mm
Stop na podavač 1
Max. počet podavačů 4 x 12
Zásoba součástek při 7"-cívkách cca. 4000 kusů
Specifické údaje pro průměr cívky 7" - 15", max. 381 mm
Transportní zdvih (nastavitelný) 4mm, 8 mm, 12 mm, 16 mm
Doba výrobního taktu 60 ms ± 5 ms (transportní zdvih 8 mm)
Napájení 30 V- 4
