Návod k obsluze SIPLACE HS-50 5 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 5.6 Předávání dat DPS (desky plošných spojů)
169
Æ Klikněte na základní náhled plochy "Možnosti stroje".
Okno "Možnosti stroje" je zobrazeno.
Æ Aktivujte v poli "Možnosti" volbu "DPS předávání dat" na příslušné stanici.
Æ Klikněte na plochu "Převzít". Funkce "DPS předávání dat" je aktivována.
POKYN:
Předávání dat desky je možné pouze při použití čtečky čárového kódu desky. 5
5
5 Rozšíření stanice Návod k obsluze SIPLACE HS-50
5.7 Identifikace polohy podavače Verze software SR.50x.xx Vydání 01/2006 CZ
170
5.7 Identifikace polohy podavače
Jsou-li podavače vybaveny značkou polohy, mohou být i zaměřeny.
Jestliže je počítačem zadána funkce "Identifikace polohy podavače", objeví se tyto v možnostech
stroje. Potom je možné aktivovat nebo deaktivovat je na příslušné stanici.
5

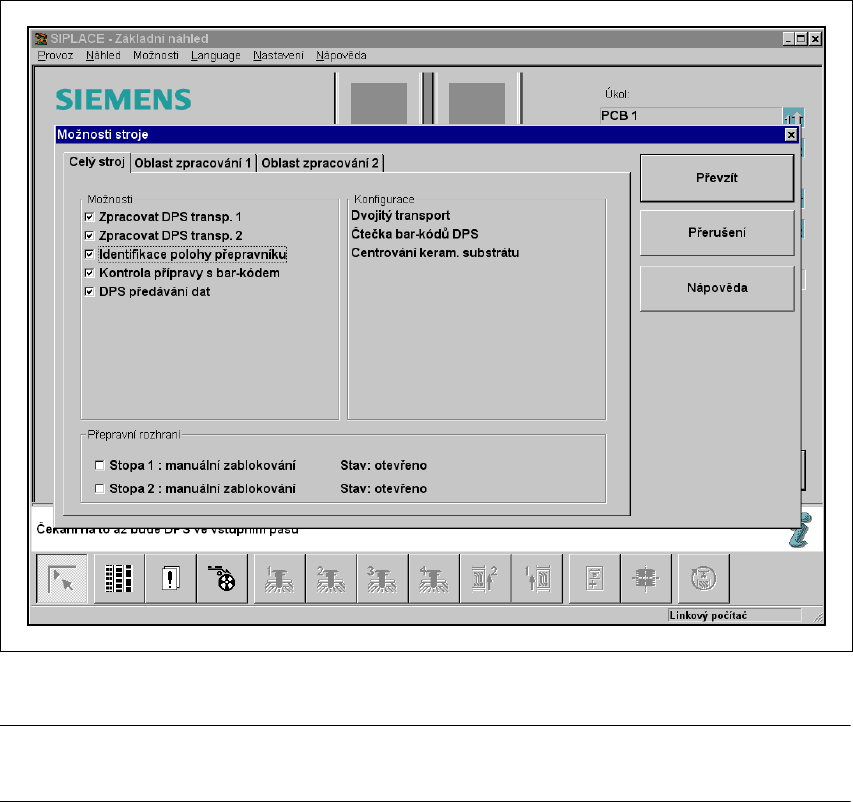

obr. 5.7 - 1 Identifikace polohy podava
č
e
POKYN 5
Po zapnutí stanice se vždy vypne funkce "Identifikace polohy podavače". 5
ítJestliže je v údajích(programu) záznam pro nějakou stopu, je najeta středící značka kamerou
desky plošných spojů(DPS) na příslušném podavači. Trvalá odchylka středící značky případně
zjištěná při měření je potom přiřazena této stopě a přičtena při vyzvedávání k poloze vyzvedávání.5
Návod k obsluze SIPLACE HS-50 5 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 5.8 Jemná kalibrace
171
5.8 Jemná kalibrace
5.8.1 Úvod
Při jemné kalibraci je změřen ofset (odchylka) automatu při osazování a z něj je vypočtena
hodnota korekce. Měřící program ’Jemná kalibrace’ je integrován v programu SITEST. Podrobný
popis měřící procedůry najdete v návodu k obsluze ’Jemná kalibrace’ (čís.mat. 00191655-01)
POZOR
Přístup k programu SITEST je chráněn heslem. Smí být spuštěn a používán pouze techniky firmy
Siemens nebo osobami s odpovídající kvalifikací. 5
5.8.2 Systémové předpoklady
Pro použití jemné kalibrace je třeba splnit následující systémové předpoklady:
Typ automatu HS-50
Software počítače stanice od verze 502.xx
SITEST od verze 502.xx
5.8.3 Měřící a pomocné prostředky
V obsahu standardní dodávky je:
–Měřící deska (skleněná deska v kovovém rámečku)
– Oboustraně lepící průhledná fólie
–Osvětlovací jednotka
– Zásobník se 48 skleněnými elementy
– Zásobník se 196 keramickými elementy
Dodatečně je třeba objednat:
– Manuelles Tray (držák plochých zásobníků) pro uchycení zásobníku na skleněné a/nebo
keramické součástky
