Návod k obs luze SIPLACE HS -50 1 Úvod, technická data Verze sof tware SR.50x.xx Vydání 01/2006 CZ 1.9 Linková konc epce 19 1.9 Linková koncepce 1.9.1 P ř ehled Automat m ů že bý t propoj en do l inky se v stupní mi a vý…
1 Úvod, technická data Návod k obsluze SIPLACE HS-50
1.8 Popis stroje Verze software SR.50x.xx Vydání 01/2006 CZ
18
1.8.2 Technická data - přehled
1
* SIPLACE HS-50 může být vybaven pro osazování součástek 0201.
(V případě potřeby konzultujte s výrobním závodem)
Princip osazování Collect &Place
Spektrum součástek *)
12-ti segmentová hlava Collect&Place od 0402 do PLCC44, SO32, DRAM
Maximální výkon osazování 50.000 součástek/h
12-ti segmentová hlava Collect&Place
Úhlová přesnost
Osazovací přesnost
± 0,70°/ 4 σ
90µm / 4 σ
Formáty desky
Jednoduchý transport (délka x šířka)
Dvojitý transport (délka x šířka)
50 mm x 50 mm až 368 mm x 460 mm
(2" x 2" až 14,5" x 18")
50 mm x 50 mm až 368 mm x 216 mm
(2" x 2" až 14,5" x 8,5")
Kapacita přípravy 48 míst pro podavače
Příprava součástek
Typy podavačů
Výměnný stůl součástek (viz kapitola 4
)
Pásy, tyčové zásobníky, Bulk-Cases
(viz kapitola 4
)
Operační systém Microsoft Windows NT / RMOS
Propojení Inline nebo stand alone
Potřeba plochy 4 m
2
/ modul
Návod k obsluze SIPLACE HS-50 1 Úvod, technická data
Verze software SR.50x.xx Vydání 01/2006 CZ 1.9 Linková koncepce
19
1.9 Linková koncepce
1.9.1 Přehled
Automat může být propojen do linky se vstupními a výstupními stanicemi, sítotiskovými
tiskárnami, letovacími pecemi a jinými osazovacími automaty z řady SIPLACE HS-50, S-20, F
4
,
F5/F
5
HM a lepícími stanicemi SIPLACE G. Všechny SIPLACE-moduly jsou zásobovány
potřebnými daty z linkového počítače UNIX. Vhodná rozhraní umožňují připojení na nadřízený
systém zpracování dat. 1
1.9.2 Technická data linkové koncepce
1
*) SIPLACE HS-50, SIPLACE 80 S-20, SIPLACE S-23 HM, SIPLACE S-25 HM, nebo SIPLACE 80 F
4
s 12-ti segmentovou hlavou Collect&Place 1
**) SIPLACE S-25 HM 1
***)SIPLACE 80 F
4
/F
5
/F
5
HM 1
1
Systém SIPLACE osazovací linka
Moduly
SIPLACE HS-50 / SIPLACE 80 S-20 / SIPLACE S-23 HM
SIPLACE 80 F
4
/ SIPLACE F
5
/ SIPLACE F
5
HM,
SIPLACE S-25 HM
Periferní zařízení vstupní/výstupní stanice
sítová tiskárna
letovací pec
inspekční místa atd.
Spektrum součástek
od 0402 * do 32 mm x 32 mm ** nebo
od 0402 * do 55 mm x 55 mm ***
Transport desek automatické nastavení šířky
Formáty desek
50 mm x 50 mm až 508 mm x 460 mm
(2" x 2" až 20" x 18")
Výkon osazování Podle řazení modulů
Potřeba místa 4 m
2
/ SIPLACE S/F-modul
7,5 m
2
/ SIPLACE HS-50-modul
1 Úvod, technická data Návod k obsluze SIPLACE HS-50
1.10 Parametry připojení automatu Verze software SR.50x.xx Vydání 01/2006 CZ
20
1.10 Parametry připojení automatu
1.10.1 Elektrické a pneumatické přípoje na automatu
1

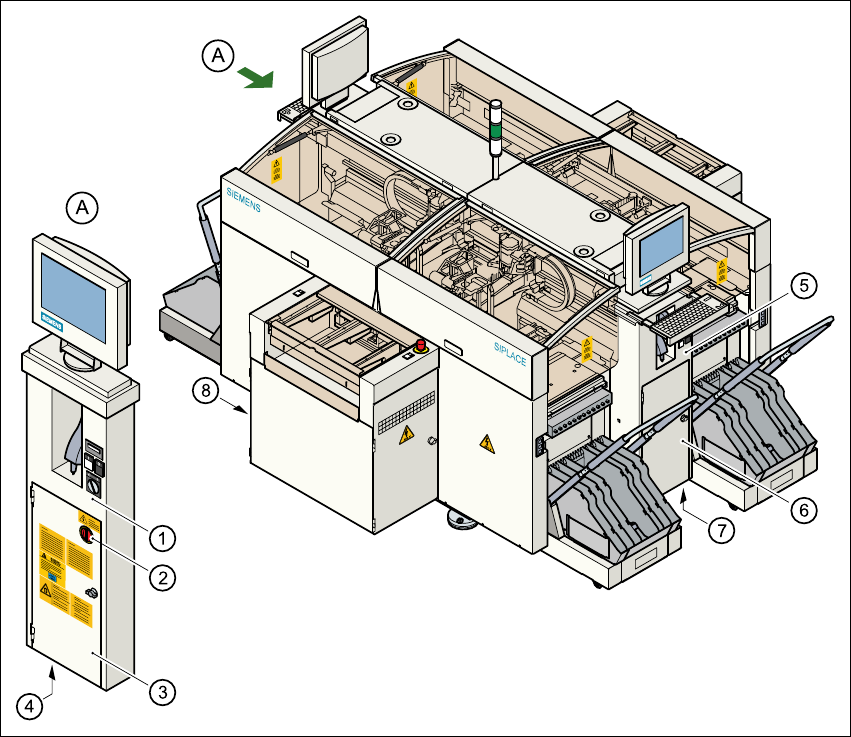

obr. 1.10 - 1 Elektrické a pneumatické p
ř
ípoje na automatu
(1) Ovládací panel, vlevo
(2) Hlavní vypínač
(3) Ochranná dvířka pro modul napájecího napětí
(4) Vrtání pro zavedení napájecího kabelu
(5) Ovládací panel, vpravo
(6) Ochranná dvířka pro tlakovzdušnou jednotku
(7) Vrtání pro zavedení kabelu tlakovzdušné jednotky
(8) Přípoj LAN pro počítač stanice
