Návod k obsluze SIPLACE HS-50 1 Úvod, technická data
Verze software SR.50x.xx Vydání 01/2006 CZ 1.13 Instalace automatu
25
1.13 Instalace automatu
1.13.1 Transportní rozměry
Pro transportní účely může být demontována montážní sada (A) na vstupní straně. Šířka stroje
se tak redukuje z 2380 mm na 1960 mm. 1
1

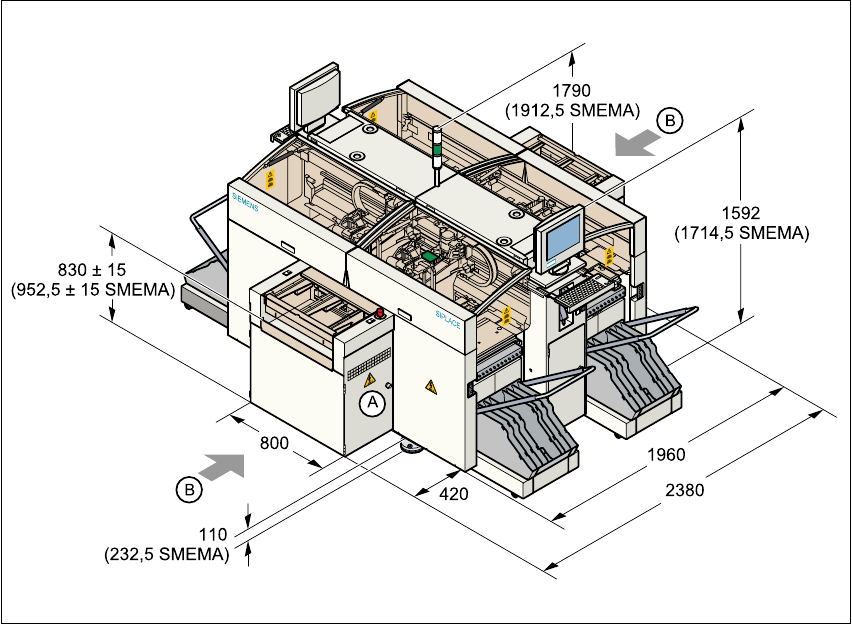

obr. 1.13 - 1 Instala
č
ní a transportní rozm
ě
ry automatu
(A) Montážní sada může být pro transportní účely demontována. 1
(B) Výchozí body pro posuvný vůz (délka vidlic 2500mm) 1
1
Transportní výška desek je 830 mm ± 15 mm, podle standartu SMEMA 952,5 mm ± 15 mm.
Odpovídajícím způsobem se mění i údaje o výšce stroje. 1
1 Úvod, technická data Návod k obsluze SIPLACE HS-50
1.13 Instalace automatu Verze software SR.50x.xx Vydání 01/2006 CZ
26
1.13.2 Transportní konfigurace a transport
Při expedici automatu ze závodu nejsou instalovány následující komponenty: 1
– Klávesnice
–Monitory
– Varovná světla
–Výměnné stoly součástek
Æ Pro uvedení do provozu instalujte demontované komponenty.
Æ K transportu automatu použijte vysokozdvižný vozík
– s délkou vidlice nejméně 2000 mm při demontované montážní sadě.
– s délkou vidlice nejméně 2500 mm při namontované montážní sadě.
Æ Vidlice nasaďte pouze na označená místa.
1.13.3 Stav podkladu
Æ Dbejte na to, aby
– automat stál na pevném podkladu, který se nechvěje.
– nosnost podkladu byla větší než 1000 kg/m
2
.
1.13.4 Připojení na tlakový vzduch
– Tlak vzduchu musí být v rozsahu nejméně 6,5 bar.
– Tlakový vzduch musí splňovat výše uvedené požadavky.
Toho dosáhnete s 1
– bezolejovým kompresorem např. Atlas, Copco Typ ZR4
–sušičem tlakového vzduchu
– jemným filtrem, série X, například Fa. Zander
1.13.5 Sít’ové napájení
– sít’ový přípoj musí být jištěn. Hodnoty pojistek mají být následující:
3x32A při 3x204VAC 1
3x32A při 3x230VAC 1
3x16A při 3x380VAC 1
3x16A při 3x400VAC 1
3x16A při 3x415VAC 1
Návod k obsluze SIPLACE HS-50 1 Úvod, technická data
Verze software SR.50x.xx Vydání 01/2006 CZ 1.13 Instalace automatu
27
1.13.6 Instalace automatu
Æ Zdvihněte automat vysokozdvižným vozíkem a nastavte nohy stroje tak, že vzdálenost horní
hrany transportu desek ke spodní hraně nohy stroje je 830 mm (952,5 mm SMEMA-výška).
Æ Dbejte na to, že rozdíl mezi transporty desek je mezi 1 až 3mm.
Æ Uspořádejte automaty v jedné linii. Toho dosáhnete natažením provázku.
Æ Nastavte každý automat s pomocí strojní vodováhy s přesností 0,02 mm/m.
Æ Zajistěte nohy stroje (kontramaticí).
Æ Přezkoušejte ještě jednou polohu automatu ss strojní vodováhou a korigujte nastavení pokud
je to nutné.
POZOR
Vyjměte všechny transportní pojistky z automatu! 1
Æ Namontujte komponenty demontované před expedicí.
Æ Připravte elektrické a pneumatické přípoje.
NEBEZPEČÍ OHROŽENÍ ŽIVOTA
Jen zaučený a certifikovaný personál smí pracovat na elektrických přípojích. 1
