Návod k obsluze SIPLACE HS-50 3 Co dělat, když ...
Verze software SR.50x.xx Vydání 01/2006 CZ 3.7 Změna výstroje
109
3

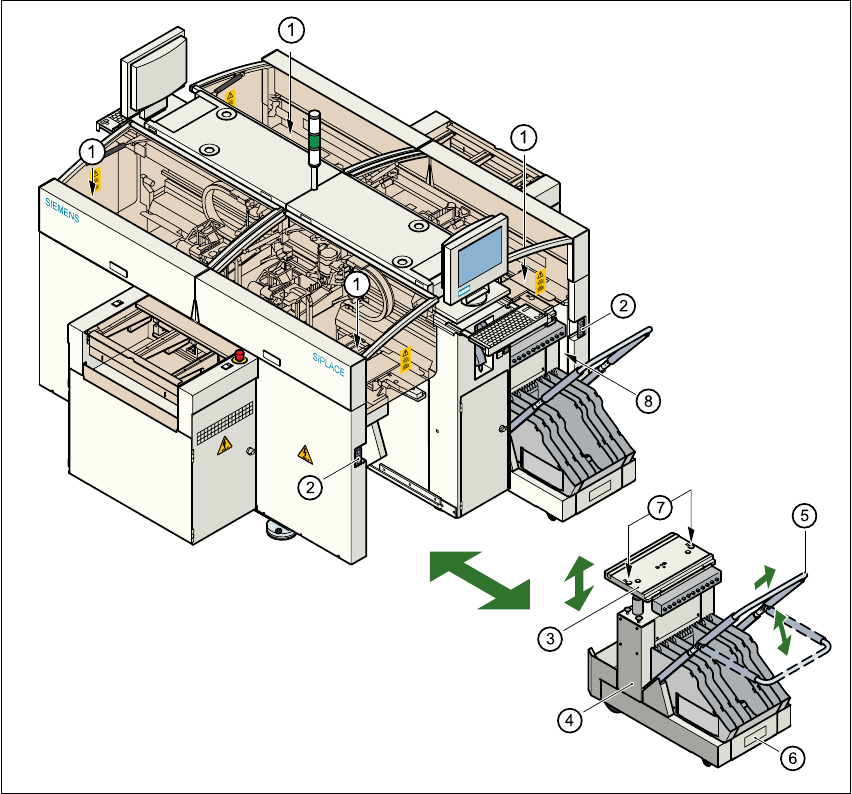

obr. 3.7 - 1 Výmn
ě
na vým
ě
nného stolu sou
č
ástek
(1) Tlačítka ke zvedání a klesání desky stolu součástek
(2) Zásuvka pro připojení napájecího kabele
(3) Deska stolu součástek (lze ji zvedat a snižovat)
(4) Výměnný stůl součástek
(5) Třmen
(6) Nádoba na pásové odpady
(7) Centrovací vrtání pro centrovací kolíky
(8) Škvíra mezi výměnným stolem součástek a stojanem stroje
3 Co dělat, když ... Návod k obsluze SIPLACE HS-50
3.7 Změna výstroje Verze software SR.50x.xx Vydání 01/2006 CZ
110
3.7.2.1 Vyjmutí výměnného stolu součástek
3
Æ V základním náhledu grafického rozhraní počítače stanice klikněte na symbol (Zastavit
zpracovávání). Stanice osazuje dále do té doby, dokud nejsou aktuální desky tištěných spojů
správně osazeny a dokud nebyly přepraveny do prozatímního nebo výstupního pásu, tzn.
pracovní pásy jsou prázdné.
Æ V liště symbolů základního náhledu klikněte na symbol pro portál, se kterým chcete pomocí
portálových funkcí vyjet z přepravní oblasti.
Æ V náhledu "Portálové funkce" klikněte na spínací plochu Najet polohu pro výstroj, a
stiskněte, kdykoli k tomu budete vyzváni, klávesu startu.
Portál pojíždí (ven z přepravní oblasti) do polohy pro výstroj.
Æ Otevřete ochranný kryt nad zvoleným portálem.
Æ Třmen výměnného stolu konstrukčních součástek zaklapněte (viz obr. 3.7 - 1, pos. 5) směrem
nahoru. Tímto je potom aretována zdvižená stolní deska součástek ve své koncové poloze.
Æ Otevřete krycí klapku nad tlačítkem pro nastavení výšky stolní desky konstrukčních součástek
(viz obr. 3.7 - 1
, pos. 1).
Æ Stiskněte tlačítko a držte ho přitom stisknuté do té doby, než stolní deska konstrukčních
součástek (viz obr. 3.7 - 1
, pos. 3) nedosáhne své horní koncové polohy.
Po uvolnění tlačítka se deska stolu součástek zaaretuje v této poloze.
Æ Napájecí kabel výměnného stolu konstrukčních součástek vytáhněte ze zásuvky na stanici
(viz obr. 3.7 - 1
, pos. 2).
Æ Vyjměte výměnný stůl součástek.
Návod k obsluze SIPLACE HS-50 3 Co dělat, když ...
Verze software SR.50x.xx Vydání 01/2006 CZ 3.8 Na co byste měli dbát, abyste zabránili závadám ve stopě
111
3.8 Na co byste měli dbát, abyste zabránili závadám ve
stopě
3.8.1 Obecně
Æ
Dbejte na to, aby byly oblasti podavačů čisté a aby se v přepravní oblasti popř. pod podavači
nenacházely žádné uvolněné součástky.
Æ Postarejte se o to, aby odstavné plochy podavačů a zvláště magnetická lišta stolů součástek
byly čisté a rovné.
Æ Včas doplňujte součástky.
Æ Pásy včas splétejte. To zpravidla znamená, abyste připravili materiál, když je na roli ještě
přibližně 1,5 m pásu.
Æ Opatrně manipulujte s podavači, pokud mají být tyto nasazeny na stůl součástek nebo odtud
mají být odstraněny, protože se jedná o přesné přístroje.
Æ Při používání podavačů dbejte na to, abyste nedopatřením neaktivovali programové klávesy.
Tím by se mohl například u S podavačů 8 mm přestavět takt 4 mm na 2 mm.
Æ Uzavřete klapky na podavačech, protože tyto mohou být v otevřeném stavu snadno
poškozeny.
Æ Zkontrolujte, zda všechny součástky u podavačů S jsou vyzvedávány v závislosti na své
velikosti ze správné polohy (viz následující příklad).
Příklad pro podavače 8 mm S 3
3
obr. 3.8 - 1 Vyzvedávací poloha pro sou
č
ástky: > 3 mm, </= 3 mm
Æ Zkontrolujte, zda jsou zásuvky podavačů připojeny do správných zásuvek.
Vyzvedávací poloha
Vyzvedávací
> 3 mm
pro součástky
<
3 mm
součástky
šířka
poloha pro
