5 Rozší ř ení s tanice Návod k obsluze S IPLACE HS-50 5.5 St ř ed ě ní kerami ckých desek Verze software SR.50x. xx Vydání 01/2006 CZ 162 5.5.4 T echni cká data 5 Formát p odkladu 50 mm x 50 mm až 100 m m x 180 mm Tlouš …
Návod k obsluze SIPLACE HS-50 5 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 5.5 Středění keramických desek
161
obr. 5.5 - 1 Konstrukce polohování keramických desek
(1) Mechanické polohování keramických desek
(2) Polohovací saně
(3) Kuličková ložiska
(4) Doraz
(5) Přívod tlakového vzduchu
(6) Připojovací kabel pro polohový spínač
(7) Posuvný stůl
5.5.3.3 Údržba
–Kuličková ložiska v polohování X musí být čištěna a mazána tukem.
–V případě potřeby kontrolujte pneumatický pohon, zda se pohybuje lehce.
– Údržbu transportu je třeba provádět podle popisu v návodu k údržbě.
5 Rozšíření stanice Návod k obsluze SIPLACE HS-50
5.5 Středění keramických desek Verze software SR.50x.xx Vydání 01/2006 CZ
162
5.5.4 Technická data
5
Formát podkladu 50 mm x 50 mm až 100 mm x 180 mm
Tloušt’ka podkladu 0,5 mm až 1,5 mm
Provedení desky bez vrypů (bez problemů)
s vrypy (provést zkoušku)
Deska v transportu 2,5 mm
Optické středění (rozpozn. modul desek):
Druh osvětlení při světlých pastách:
Druh osvětlení při tmavých pastách a malé vzdálenosti
k sousedním strukturám (> 1 mm)
S kamerou desek Multicolor
Rozpozn. modul desek (standard)
Šikmé osvětlení (opce)
Kamera desek Multicolor Vám dává k
dispozici čtyři možné druhy osvětlení
Kritéria pro značky Viz rozpoznávací modul desek - určení
polohy
Volný prostor pod deskou 12 mm
Přípoj tlakového vzduchu 5,5 bar
Návod k obsluze SIPLACE HS-50 5 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 5.5 Středění keramických desek
163
5.5.5 Optické polohování se šikmým osvětlením
5.5.5.1 Obecně
U optického polohování keramických desek se musí dbát na jejich zvláštní vlastnosti. Kontrast je
silně závislý na pastě použité na polohovací značku, na volném okolí polohovacích značek, a
druhu osvětlení.
Šikmé osvětlení se nachází na čelním dílu kamery PP (kamery pod portálem).
5

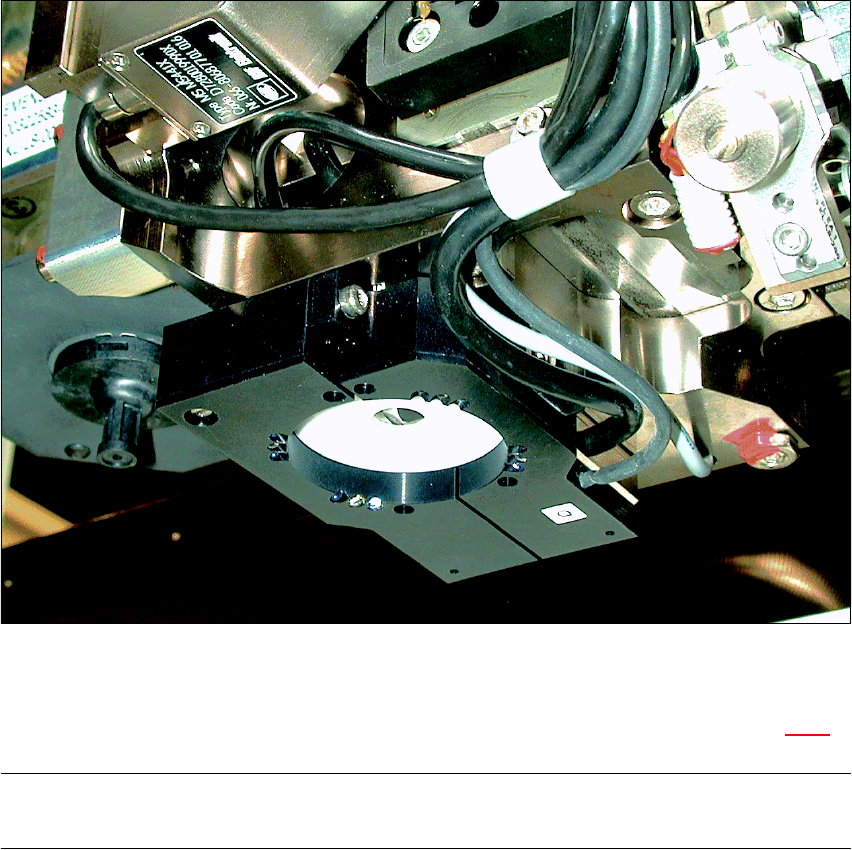

obr. 5.5 - 2 Osv
ě
tlovací jednotka šikmého osv
ě
tlení kamery PP
Toto šikmé osvětlení může být zapnuto alternativně k již danému osvětlení (viz tabulka v 5.5.2).
POZNÁMKA
Šikmé osvětlení může být nasazeno pouze na kameru pod portálem. 5
