4.5.2 Vedení prázdných pásů k stříhacímu zařízení

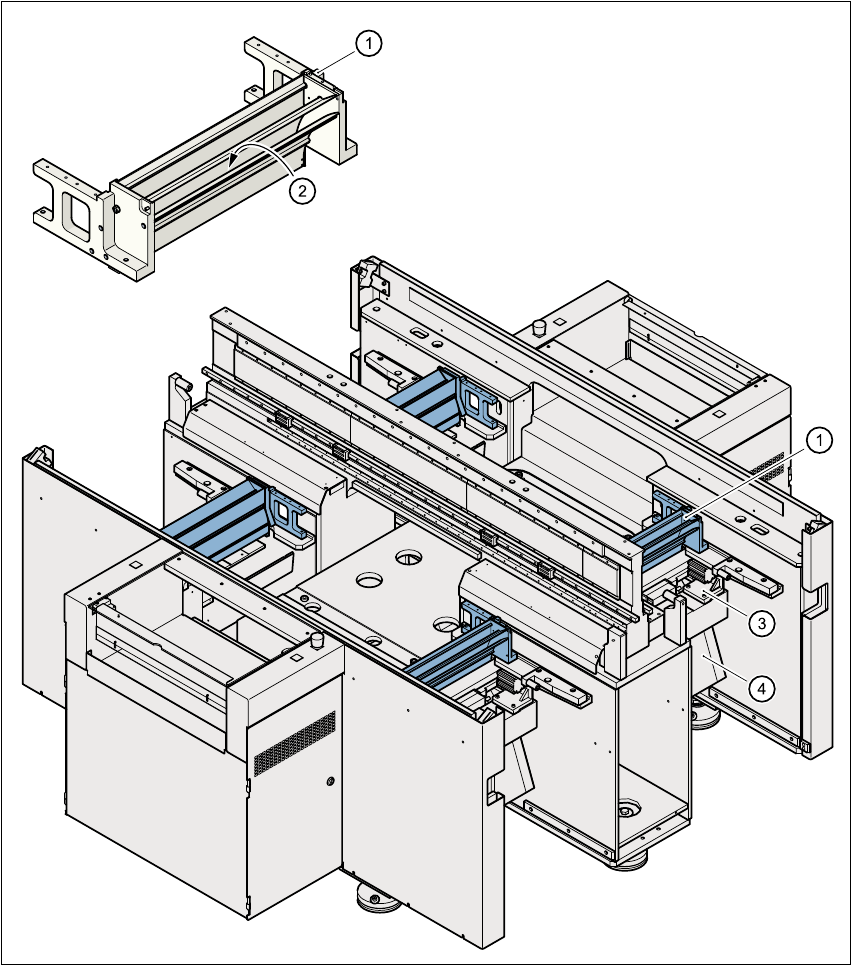

obr. 4.5 - 3 Vedení prázdných pás

ke st

íhacímu za

ízení

(1) Kanál pro vedení prázdných pásů

(2) Kanál pro odvádění prázdných pásů

(3) Zařízení pro stříhání pásů

(4) Skuz pro odpadní pásy

4 Manipulace se součástkami Návod k obsluze SIPLACE HS-50

4.5 Zařízení na stříhaní prázdných pásů Verze software SR.50x.xx Vydání 01/2006 CZ

134

Před podavači jsou umístěny kanály pro přívod prázdných pásů (viz pos. 1 na obr.

4.5 - 3

). Jsou bezprostředně nad zařízením na řezání prázdných pásů (viz pos. 3 na obr.

4.5 - 3

). 4

Kanálem pro vedení prázdného pásu je pás veden automaticky do zařízení na řezání prázdných

pásů umístěných pod ním. Tam je pás rozřezán pneumaticky ovládaným nožem. Odpad potom

pokračuje přes skluz pro odpad (viz pos. 4 na obr. 4.5 - 3

) do záchytné nádrže výměnného stolu

součástek. 4

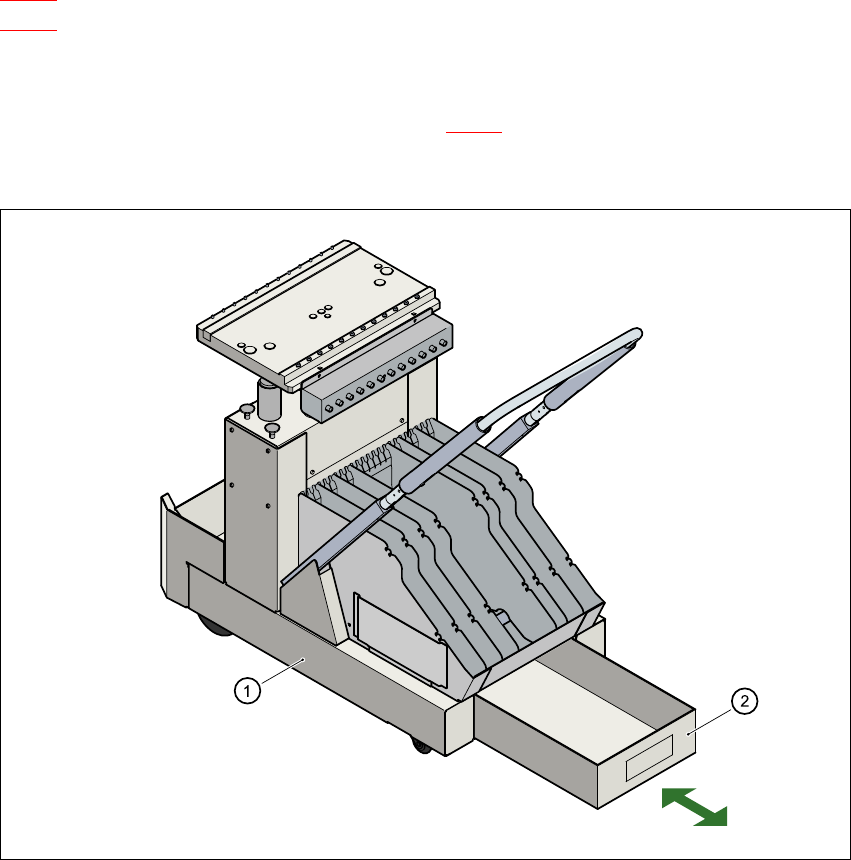

obr. 4.5 - 4 Nádrž na odpad z pás

ve vým

nném stole sou

ástek,je možné ji vytáhnout

(1) Výměnný stůl součástek

(2) Nádrž na odpad z pásů, je možné ji vytáhnout

Návod k obsluze SIPLACE HS-50 4 Manipulace se součástkami

Verze software SR.50x.xx Vydání 01/2006 CZ 4.6 Výměnné stoly součástek

135

4.6 Výměnné stoly součástek

4.6.1 Bezpečnostní pokyny pro montáž a demontáž výměnných stolů součástek

VÝSTRAHA 4

Æ Jestliže je stroj v chodu, nikdy nezasahujte do mezery mezi výměnnými stoly součástek a

stojanem automatu (pos. 1 na obr. 4.6 - 1

Æ Kabel napájení výměnných stolů součástek může být připojen pouze k zásuvce automatu,

příp. od ní odpojen tehdy, když je výměnný stůl součástek nasunut v automatu (pos. 2 na obr.

4.6 - 1

Æ Je zakázáno připojovat propojovací kabel výměnného stolu součástek na zásuvku automatu

a ovládat výměnný stůl součástek stlačeným vzduchem mimo automat (pos. 3 na obr. 4.6 - 1).

obr. 4.6 - 1 Bezpe

nostní pokyny pro montáž a demontáž vým

nného stolu sou

ástek
