1 Úvod, technick á data Návod k obsluze SIPLACE HS-50 1.8 Popis stroje Verze software SR.50x.xx Vydání 01/2006 CZ 16 1.8 Popis s tro je 1.8.1 Popis f unkce Osazovací au tomat j e vysoce výkonný osazov ací systé m se č ty…
Návod k obsluze SIPLACE HS-50 1 Úvod, technická data
Verze software SR.50x.xx Vydání 01/2006 CZ 1.7 Zkratky
15
1.6.2 Přehled změn ve vydání 01/2006
1
1
1.7 Zkratky
1
Nové nebo změněné Kapitola/odstavec
Přehled vydání 1.6
Zkratky 1.7
Stanovený účel 2.1.3
Použití neodpovídající stanovenému účelu 2.1.4
Důležité pokyny pro bezpečnost provozu 2.1.5
Bezpečnostní pokyny k modulům s laserem 2.1.6
Bezpečnostní pokyny k permanentním magnetům 2.1.7
Důležité pokyny pro likvidaci materiálů nebo dílů stroje s ohledem na životní
prostředí
2.1.8
C&P 1 Collect&Place 1
C&P12 1 12-ti segmentová hlava Collect&Place 1
DCA 1 Direct Chip Attach 1
DPS 1 Deska plošných spojů 1
DT 1 Dvojitý transport 1
EGB 1 Elektrostaticky ohrožená skupina součástek (Elektrostatisch gefährdete
Bauelementegruppe) 1
ESD 1 Electrostatic Sensitive Device 1
FC 1 Flip-Chip 1
GND 1 Zem (ground) 1
IC 1 Integrovaný obvod (Integrated Circuit) 1
JT 1 Jednoduchý transport 1
KS 1 Konstrukční součástky 1
OO 1 Oblast osazování 1
ŘS 1 Řízení stroje 1
OSC 1 Odd Shaped Components 1
PS 1 Počítač stanice 1
SMD 1 Surface Mounted Device 1
WLAN 1 Wireless Local Network 1
ZS 1 Zobrazovací systém 1
1 Úvod, technická data Návod k obsluze SIPLACE HS-50
1.8 Popis stroje Verze software SR.50x.xx Vydání 01/2006 CZ
16
1.8 Popis stroje
1.8.1 Popis funkce
Osazovací automat je vysoce výkonný osazovací systém se čtyřmi portálovými systémy. Na
každém portálu je rozpoznávací systém součástek a hvězdicově uspořádaná 12-ti segmentová
hlava Collect&Place. Hlavy Collect&Place vybavené systémem pro rozpoznání součástek přináší
součástky (BE) ze stacionárních podavačů a osazují je do desek upnutých v transportu desek. 1
1

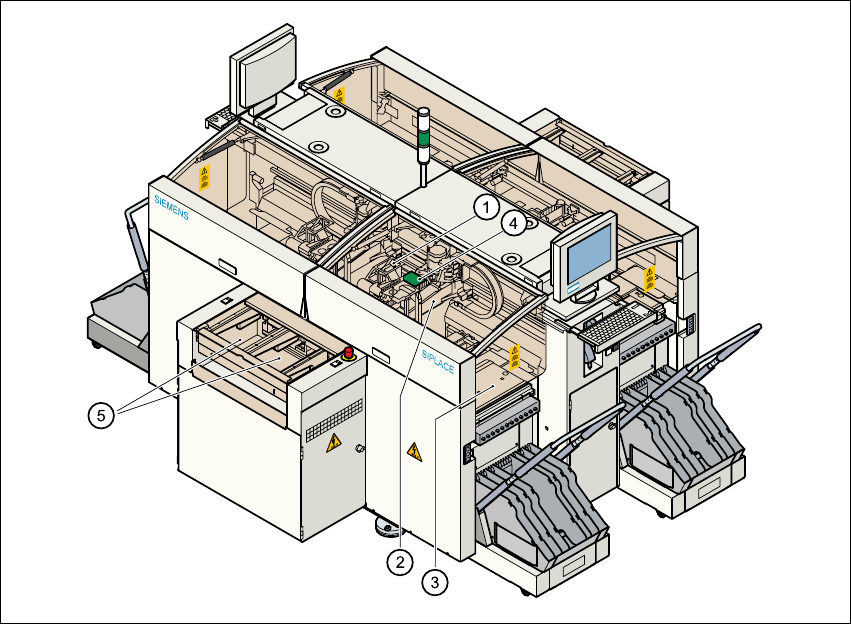

obr. 1.8 - 1 Popis funkce automatu
(1) 12-ti segmentová hlava Collect&Place s kamerou pro rozpoznávání součástek (BE)
(2) Portálový systém s kamerou pro rozpoznávání desek = DPS
(3) Místo pro přípravu součástek
(4) Upnutá deska plošných spojů DPS
(5) Transport desek (možnost - dvojitý transport)
1
Návod k obsluze SIPLACE HS-50 1 Úvod, technická data
Verze software SR.50x.xx Vydání 01/2006 CZ 1.8 Popis stroje
17
Koncepce osazovacích automatů 1
– se stacionárními podavači,
– s deskami, které jsou během osazování v klidu
– a nastavitelnými osazovacími hlavami
má řadu rozhodujících výhod: 1
– Tak lze rychle a automaticky přizpůsobit konfiguraci pipet v kombinaci s automatickou
výměnou pipet na nejrůznější součástky. Přitom lze dráhu a pořadí osazování optimalizovat.
– Se stacionárními podavači lze přivádět s jistotou i velmi malé součástky.
– Proklouznutí součástky na desce během osazování - jak tomu bylo často u pohybujících se
desek - je vyloučeno, protože deska spojů je během osazování v klidu.
–Kromě toho se starají nově zkonstruované centrovací (rozpoznávací) systémy pro součástky
a desky o vysokou přesnost polohy.
–Doplnění součástek a připevnění pásu lze provést i bez vypínání stroje.
–Připravené výměnné stoly pro součástky umožňují přestavbu automatů bez dlouhých prostojů.
