Návod k obsluze SIPLACE HS-50 4 Manipulace se součástkami
Verze software SR.50x.xx Vydání 01/2006 CZ 4.2 Technické údaje podavačů
123
4.2.5 12 mm S podavač pro kondenzátory na bázi práškových kovů tvary C/D

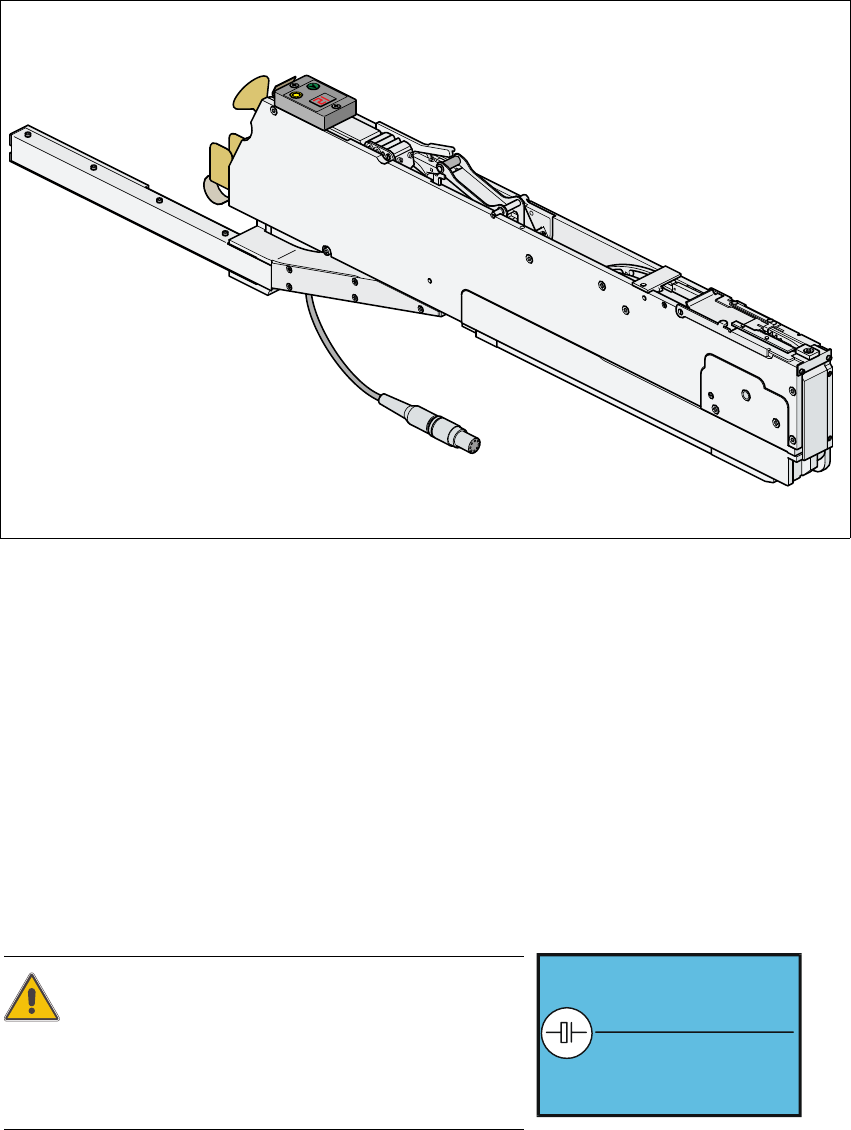

obr. 4.2 - 5 12 mm S - podava
č
pro kondenzátory na bázi práškových kov
ů
tvary C/D
Číslo mat. 00141118-xx
Šířka 30mm
Stop na podavač 1
Maximální počet podavačů 4 x 12
Zásoba součástek při cívkách 7" asi 4000 kusů
Průměry cívek 7" - 15" (max. 381mm)
Maximální výška pásu 3,6 mm
Transportní zdvih (nastavitelný) 4mm, 8mm, 12mm, 16mm
Čas taktu 60ms ± 5ms (transportní zdvih 8 mm)
Čas střásání (čekací doba) 100 ms
Napájecí napětí 30 V-
POZNÁMKA. 4
U tohoto podavače je základna pásu v odebírací poloze výškově přestavitelná. 4
4
NEBEZPEČÍ
Kondenzátory na bázi práškových kovů, jako např.
tantalové kondenzátory, smí být zpracovávány pouze
podavači označenými touto nálepkou. 4
Nálepka na podavači (zvětšeno)
Approved for
capacitors based on
metal-powder
Vhodné pro
kondenzátory na
bázi práškových kovů
4 Manipulace se součástkami Návod k obsluze SIPLACE HS-50
4.2 Technické údaje podavačů Verze software SR.50x.xx Vydání 01/2006 CZ
124

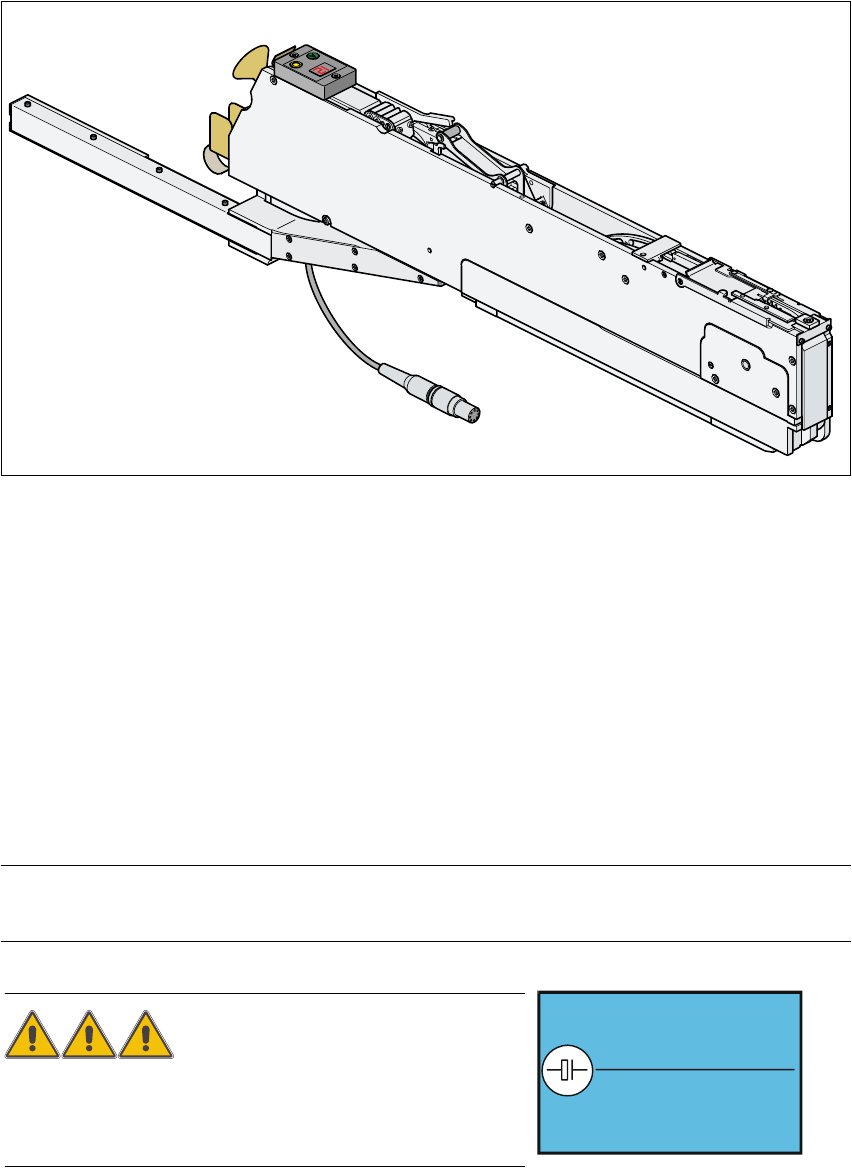

4.2.6 12 mm S podavač pro kondenzátory na bázi práškových kovů tvaru E
obr. 4.2 - 6 12 mm S - podava
č
pro kondenzátory na bázi práškových kov
ů
tvaru E
Číslo mat. 00141117-xx
Šířka 30mm
Stop na podavač 1
Maximální počet podavačů 4 x 12
Zásoba součástek při cívkách 7" asi 4000 kusů
Průměry cívek 7" - 15" (max. 381mm)
Maximální výška pásu 3,6 mm
Transportní zdvih (nastavitelný) 4mm, 8mm, 12mm, 16mm
Čas taktu 60ms ± 5ms (transportní zdvih 8 mm)
Čas střásání (čekací doba) 100 ms
Napájecí napětí 30 V-
4
NEBEZPEČÍ
Kondenzátory na bázi práškových kovů, jako např.
tantalové kondenzátory, smí být zpracovávány pouze
podavači označenými touto nálepkou. 4
Nálepka na podavači (zvětšeno)
Approved for
capacitors based on
metal-powder
Vhodné pro
kondenzátory na
bázi práškových kovů
Návod k obsluze SIPLACE HS-50 4 Manipulace se součástkami
Verze software SR.50x.xx Vydání 01/2006 CZ 4.2 Technické údaje podavačů
125
4.2.7 Podavač S 24/32 mm
4

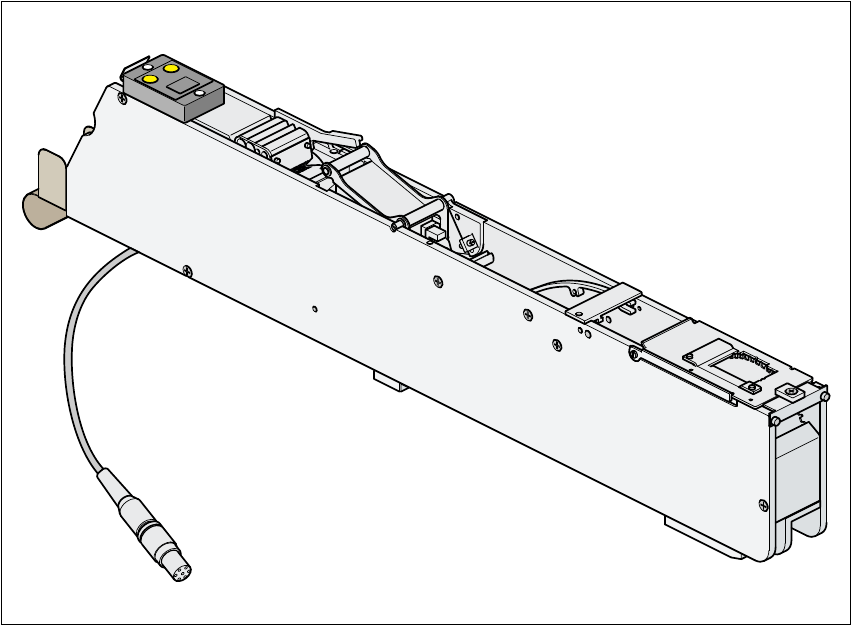

obr. 4.2 - 7 Podava
č
S 24/32 mm
Číslo výrobku 00141093-xx
Šířka 45 mm
Stop na podavač 1
Max. počet podavačů 4 x 8
Zásoba součástek při 7"-cívkách cca. 2000 kusů
Specifické údaje pro průměr cívky max. 381 mm
Transportní zdvih (nastavitelný) 4 až 32 mm, (ve 4 mm-krocích)
Doba výrobního taktu 60 ms ± 5 ms (transportní zdvih 8 mm)
Napájení 30 V- 4
