4 Manipulace se sou č ástkami Návod k obsluze S IPLACE HS-50 4.3 Montáž podava čů Verze software SR.50x.xx Vydání 01/2006 CZ 128 4.3 Montáž podava čů 4.3.1 P ř ipravit st ů l sou č ástek a podav a č k montáži Æ Navolte n…
Návod k obsluze SIPLACE HS-50 4 Manipulace se součástkami
Verze software SR.50x.xx Vydání 01/2006 CZ 4.2 Technické údaje podavačů
127

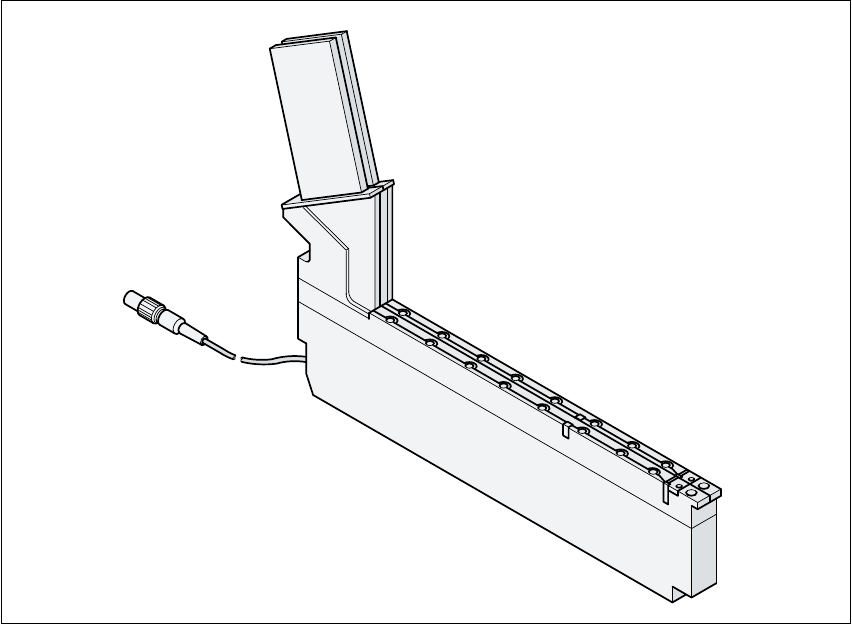

4.2.9 Podavač velkoobjemových předmětů (Bulkcase)
4
obr. 4.2 - 9 Podava
č
velkoobjemových p
ř
edm
ě
t
ů
Číslo výrobku 00142318-xx
Šířka 30 mm
Stop na podavač 2
Max. počet podavačů 4 x 12
Zásoba součástek cca. 5000 kusů
Podávací drážky 0603 / 0,45 mm výška č. výr. 00142321-xx
0603 / 0,80 mm výška č.výr. 00142322-xx
0805 / 0,45 mm výška č.-výr. 00142323-xx
0805 / 0,60 mm výška č.výr. 00142324-xx
0805 / 0,85 mm výška č.výr. 00142325-xx
0805 / 1,25 mm výška č.výr. 00142326-xx
Mini-Melf č.výr. 00142328-xx
Doba výrobního taktu < 80 ms
Napájení 30 V- 4
4 Manipulace se součástkami Návod k obsluze SIPLACE HS-50
4.3 Montáž podavačů Verze software SR.50x.xx Vydání 01/2006 CZ
128
4.3 Montáž podavačů
4.3.1 Připravit stůl součástek a podavač k montáži
Æ Navolte nastavení pro podavač, který má být použit (viz konfiguraci vibrátoru).
Æ Najeďte hlavou do vyčkávací polohy a stiskněte tlačítko nouzového zastavení.
Æ Otevřete ochranné kryty.
Æ Vyčistěte montážní plochu podavačů a plochy pro podavače na stole součástek.
Æ Nastavte podavač na předem zvolenou stopu stolu součástek (viz konfiguraci vibrátoru).
4.3.2 Nasazení podavače
Æ Nasaďte podavač tak, aby zadní strana podavače byla zafixována kulovým středěním a přední
strana příslušným středícím kolíkem na stole součástek. Přitom je třeba dbát na to, aby byly
podavače umístěny podle své šířky správně na stole prvku.
Æ Zkontrolujte, zda podavač leží bezpečně na stole.
Æ Připojte zástrčku podavače do zásuvky, která je umístěna pod místem instalace (parkovištěm).
POKYN 4
Dbejte na to, abyste pro připojení podavače použili pouze zásuvku, která patří k místu
instalace, protože podavače dostanou ovládací impuls právě přes tuto zásuvku. Jestliže
podavač není připojen ke správné zásuvce, může se stát, že nepracuje správně. 4
Æ Zavřete ochranné kryty a opět zapněte ovládání.
Æ V případě potřeby proveďte kontrolu doplnění.
Æ Pokračujte v osazování.
Návod k obsluze SIPLACE HS-50 4 Manipulace se součástkami
Verze software SR.50x.xx Vydání 01/2006 CZ 4.3 Montáž podavačů
129
4
obr. 4.3 - 1 Montáž podava
čů
ší
ř
ky 30 p
ř
íp. 45 mm na st
ů
l sou
č
ástek
(1) Podavač, široký 30 mm
(2) Podavač, široký 45 mm
(3) Podavač, široký 30 mm
