Návod k obsluze SIPLACE HS-50 5 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 5.1 Měnič pipet pro 12-ti segmentovou hlavu Collect&Place
139
5 Rozšíření stanice
5.1 Měnič pipet pro 12-ti segmentovou hlavu
Collect&Place
5.1.1 Přehled
Ke standardnímu vybavení osazovacího automatu patří 4 hlavy Collect&Place a čtyři měniče
pipet. Jako příslušenství může být instalován pro každou hlavu Collect&Place druhý měnič pipet.5
Měnič pipet se skládá z minimálně jednoho a maximálně 5 zásobníků vždy s 12 místy uložení
pipet (Obr. 5.1 - 1
). Zásobníky jsou umístěny na společném nosiči. Každý zásobník je vystředěn
pomocí dvou středících kolíků a upevněn svorkami. 5
5.1.2 Technická data
5
Měnič pipet pro 12-ti segmentovou hlavu Collect&Place
Rozměry (délka x šířka x výška) 472,5 mm x 64 mm x 90 mm
Počet úložných míst pro pipety min.12 / max. 60
Typy pipet 9xx
Doba otevírání a zavírání uzávěru < 200 ms
Pneumatika Pneumatický přípoj 5,3 bar
5 Rozšíření stanice Návod k obsluze SIPLACE HS-50
5.1 Měnič pipet pro 12-ti segmentovou hlavu Collect&Place Verze software SR.50x.xx Vydání 01/2006 CZ
140
5

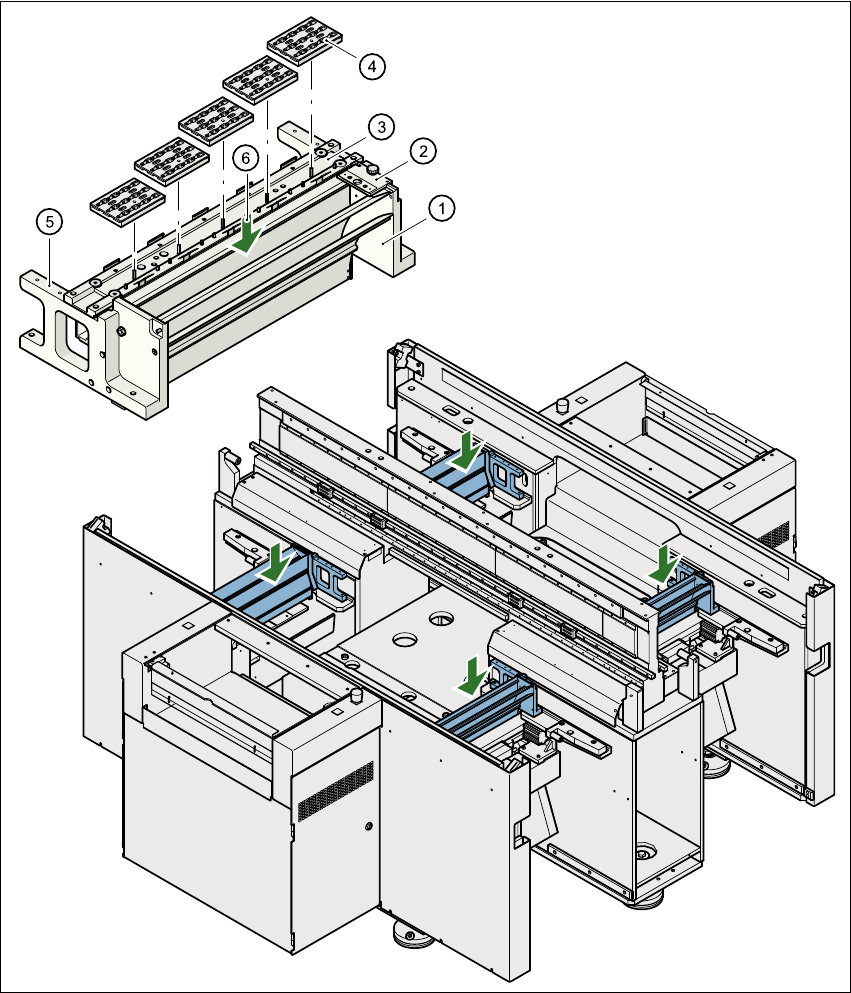

obr. 5.1 - 1 Poloha m
ě
ni
č
e pipet
5
(1) Kanál vedení prázdných pásů (2) Vyhazovací zařízení pro pipety
(3) Měnič pipet (4) Zásobníky pipet
(5) Místo montáže pro 2. měnič pipet z příslušenství
(6) Záchytná nádoba pro vyhozené pipety
Návod k obsluze SIPLACE HS-50 5 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 5.1 Měnič pipet pro 12-ti segmentovou hlavu Collect&Place
141
5.1.3 Funkce
Pipety jsou umístěny na úložných místech a jsou zajištěny pohyblivým zavíracím plechem.
Pneumatický válec může posunout zavírací plech o 6 mm. Podle polohy plechu jsou buď všechny
pipety zafixovány nebo uvolněny. Jestliže není prováděna výměna pipet je zavírací plech stále v
poloze "zavřeno". 5
Na jednotlivých zásobnících měniče pipet je umístěna polohová značka pro zjištění polohy.
Úložná místa zásobníku jsou označena na měniči pipet čísly 1 - 5. Stanoviště pipet jsou v
zásobníku očíslována od 1 do 12 (viz obr. 5.1 - 2
). 5
POKYN 5
Na objednávku je možné vyrobit zvláštní zásobníky se Siemens A&D, které mají zvláštní
označení. 5
Vyzvednutí pipety 5
– Osa Z hlavy Collect&Place najede dolů.
– Zavírací plech (pos. 2 na obr. 5.1 - 2
) otevírá a uvolňuje pipety.
– Pipeta je vyjmuta pinolí hlavy Collect&Place.
– Osa Z vyjede nahoru.
Odložení pipety 5
– Zavírací plech (pos. 2 na obr. 5.1 - 2) otevře a uvolní pipety.
– Osa Z hlavy Collect&Place najede dolů a odloží pipetu.
– Zavírací plech uzavře.
– Osa Z hlavy Collect&Place vyjede nahorů.
Vyhození vadných pipet 5
– Po vyhazovacím přípravku (pos. 2 na obr. 5.1 - 1) jede osa Z hlavy Collect&Place 14 mm dolů
a dopraví vadnou pipetu do otvoru vyhazovacího přípravku.
– Osa Z vyjede nahorů a pipeta je pružinovým drátem vytažena z pinole.
– Pipeta padá do záchytné nádoby (pos. 6 na obr. 5.1 - 1
).
